Serielle Schnittstelle

Einführung

Der serielle Schnittstelle ist nicht potenzialgetrennt. Die Klemmen SG (Signalerde) und FG (Funktionserde) sind im Produkt miteinander verbunden.

Verwenden Sie für den Anschluss der COM-, USB- und LAN-Schnittstellen ausschließlich die SELV-Schaltung (Safety Extra-Low Voltage).

HINWEIS: Informationen zum Anschluss von Steuerungen und anderen Geräten erhalten Sie im entsprechenden Gerätetreiber-Handbuch Ihrer Bildschirmbearbeitungs-Software.

GEFAHR

GEFAHR EINES ELEKTRISCHEN SCHLAGS UND BRANDGEFAHR

Bei Verwendung der SG-Klemme zum Anschluss eines externen Gerätes an dieses Produkt:

oVergewissern Sie sich, dass durch den Anschluss keine Erdschleife oder Kurzschluss entsteht.

oSchließen Sie die SG-Klemme an das externe Gerät an, wenn das externe Gerät nicht potenzialgetrennt ist.

oVerbinden Sie die SG-Klemme mit einer zuverlässigen Erdung, um das Risiko einer Schaltbeschädigung zu verringern.

Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

VORSICHT

KOMMUNIKATIONSVERLUST

oÜber die Anschlüsse an die Kommunikationsports darf keine übermäßige Zugbelastung auf die Ports ausgeübt werden.

oSchließen Sie die Kommunikationskabel sicher an der Gerätewand oder am Schrank an.

oVerwenden Sie einen RJ-45-Stecker mit einem funktionsfähigen Verriegelungssystem.

Die Nichtbeachtung dieser Anweisungen kann Verletzungen oder Sachschäden zur Folge haben.

HINWEIS: Wenden Sie den Nennstrom an.

RS-232C

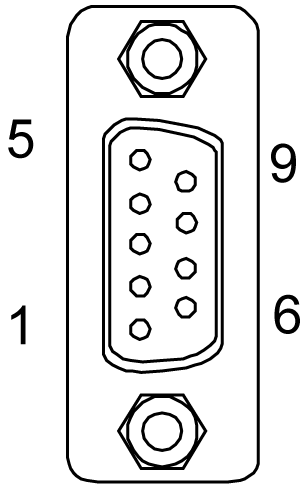

D-Sub, 9-poliger Steckverbinder

Produktseite	Pin-Nr.	RS-232C
Produktseite	Pin-Nr.	Signalbezeichnung	Richtung	Bedeutung
	1	CD	Eingang	Trägererkennung
	2	RD(RXD)	Eingang	Empfang von Daten
	3	SD(TXD)	Ausgang	Senden von Daten
	4	ER(DTR)	Ausgang	Datenübertragungseinrichtung bereit
	5	SG	–	Signalmasse
	6	DR(DSR)	Eingang	Datensatz bereit
	7	RS(RTS)	Ausgang	Sendeanforderung
	8	CS(CTS)	Eingang	Senden möglich
	9	CI(RI)/VCC	Eingang/–	Aufgerufene Statusanzeige 5 Vdc ± 5% Ausgang 0,2 A^*1
	Gehäuse	Gehäuseerde	–	Funktionserde (gemeinsam mit SG)

*1 Sie können Pin Nr. 9 zwischen RI und VCC per Bildschirmbearbeitungs-Software wechseln. Der VCC-Ausgang ist nicht gegen Überstrom geschützt. Zur Vermeidung von Geräteschäden oder Funktionsstörungen ist nur der Nennstrom zu verwenden.

Interfit-Halterung ist #4-40 (UNC).

RS-485

RJ-45-Stecker

HINWEIS: Bei der Einrichtung der RS-485-Kommunikation ist bei manchen Geräten laut Kabelplan möglicherweise klemmenseitige Polarisierung erforderlich. Die Klemme benötigt keine spezielle Vorbereitung, da sie die Polarisierung automatisch vornimmt.

Produktseite	Pin-Nr.	RS-485 (Isolierung)
Produktseite	Pin-Nr.	Signalbezeichnung	Richtung	Bedeutung
	1	NC	–	Keine Verbindung
	2	NC	–	Keine Verbindung
	3	NC	–	Keine Verbindung
	4	Leitung A	Eingang/Ausgang	Übertragungsdaten A (+)
	5	Leitung B	Eingang/Ausgang	Übertragungsdaten B (-)
	6	RS(RTS)	Ausgang	Sendeanforderung
	7	NC	–	Keine Verbindung
	8	SG	–	Signalmasse
	Gehäuse	Gehäuseerde	–	Funktionserde
