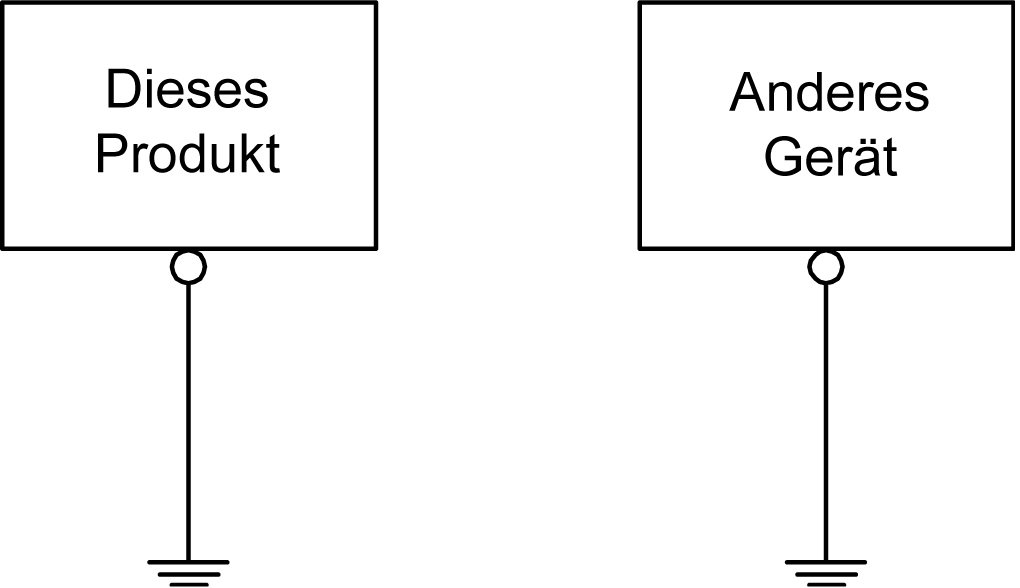

Der FG-Anschluss muss immer geerdet sein. Das Produkt muss von der FG anderer Geräte getrennt sein (siehe unten).
oVergewissern Sie sich, dass der Erdungswiderstand 100 Ω oder weniger beträgt.*1
oDer FG-Draht muss über einen Leiterquerschnitt von mehr als 2 mm2 (AWG14)*1 verfügen. Die Erdung sollte so nahe wie möglich an diesem Gerät und mit einer möglichst kurzen Leitung erfolgen. Ersetzen Sie bei Verwendung eines langen Erdungsdrahts den dünnen Draht durch einen dickeren Draht, und verlegen Sie diesen in einem Kabelkanal.
oDie Klemmen SG (Signalerde) und FG (Funktionserde) sind im Produkt miteinander verbunden. Stellen Sie bei der Verbindung der SG-Leitung mit einem anderen Gerät sicher, dass es nicht zu Kurzschlüssen kommt.
*1 Beachten Sie die lokalen Vorschriften und Normen.
Durch unsachgemäße Erdung der Geräte kann es zu Elektromagnetischen Interferenzen (EMI) kommen. EMI kann zu einem Kommunikationsverlust führen. Falls die separate Erdung nicht möglich ist, verwenden Sie einen wie unten beschriebenen gemeinsamen Erdungspunkt. Verwenden Sie keine andere Art der Konfiguration zur gemeinsamen Erdung.

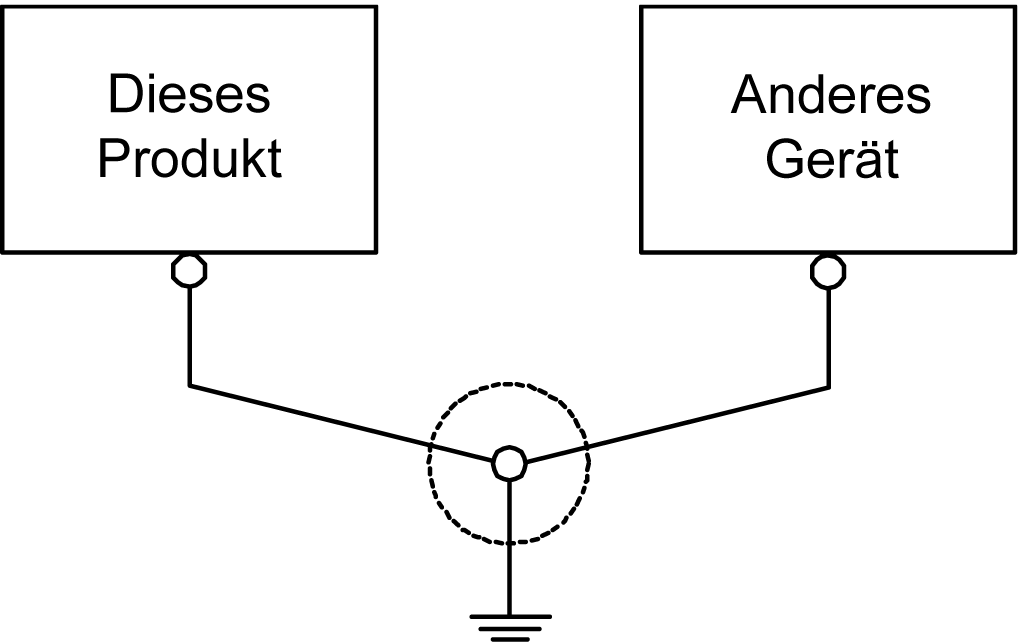

Korrekte Erdung

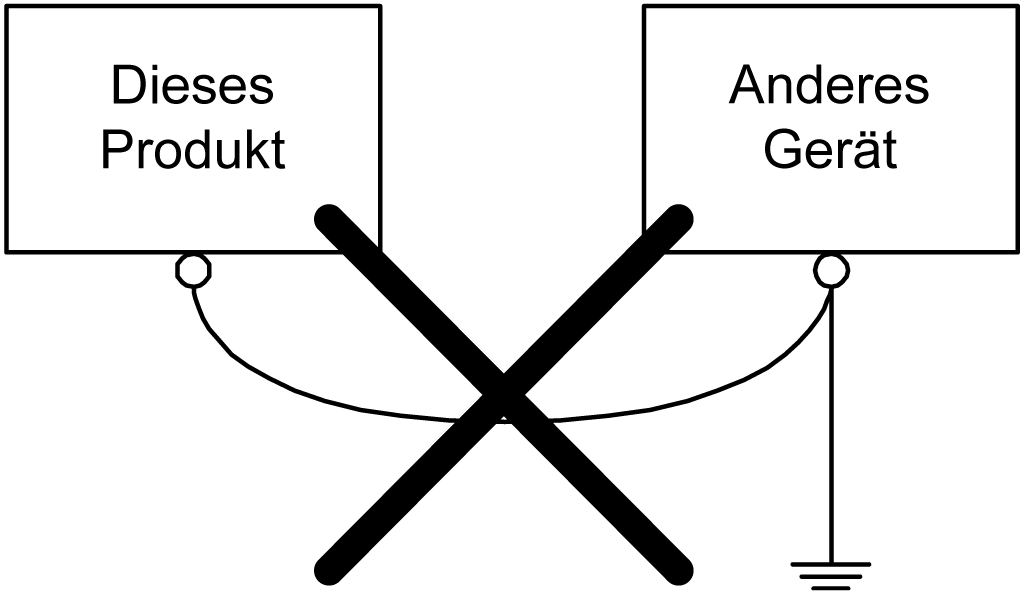

Falsche Erdung
