GEFAHR

EXPLOSIONSGEFAHR

oStellen Sie sicher, dass die Strom- und Ein-/Ausgangsverkabelung (E/A) den Verkabelungs­methoden der Klasse I, Division 2 entspicht.

oDer Austausch einer Komponente kann die Eignung für Klasse I, Division 2 gefährden.

oÜberprüfen Sie vor Verwendung der USB-Schnittstelle, ob das USB-Kabel mit der USB-Kabelklemme befestigt wurde.

oTrennen Sie die Stromversorgung, bevor Sie Steckverbinder an das Gerät anschließen oder vom Gerät lösen.

Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

1

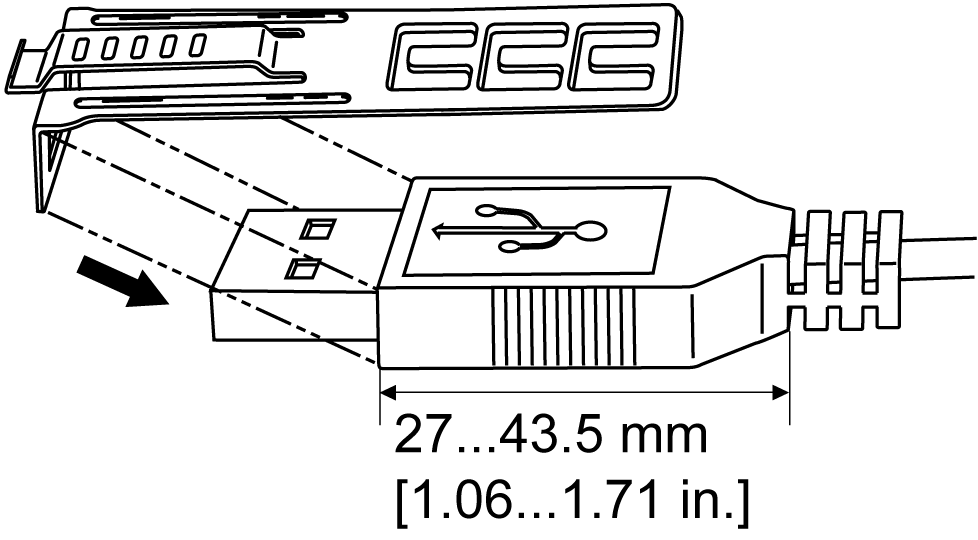

Bringen Sie die Klemme auf dem USB-Steckergehäuse mit der Markierung  an, sodass sich Gehäuse und Klemme überlagern. Die Klemme entspricht der Länge des USB-Steckers, d. h. 27...43,5 mm (1.06...1.71 in).

2

Justieren Sie die Klemme mit dem USB-Kabelsteckergehäuse. Justieren Sie die Position der Löcher, mit denen die Klemme befestigt ist. Wählen Sie zur Gewährleistung der Stabilität das Klemmenloch, das dem Steg des Steckergehäuses am nächsten ist.

3

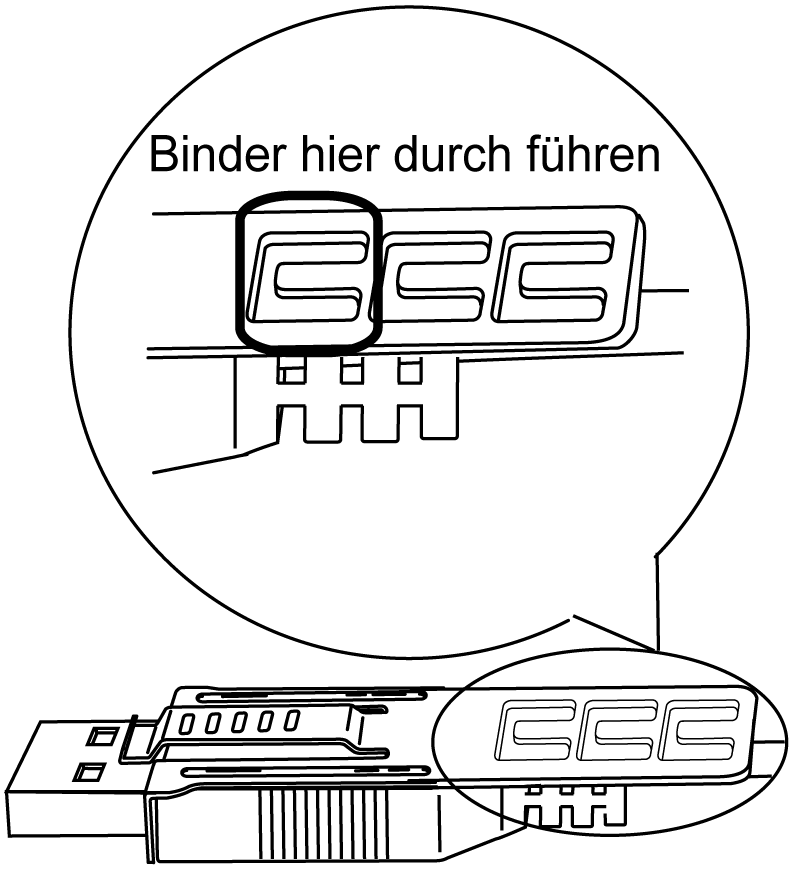

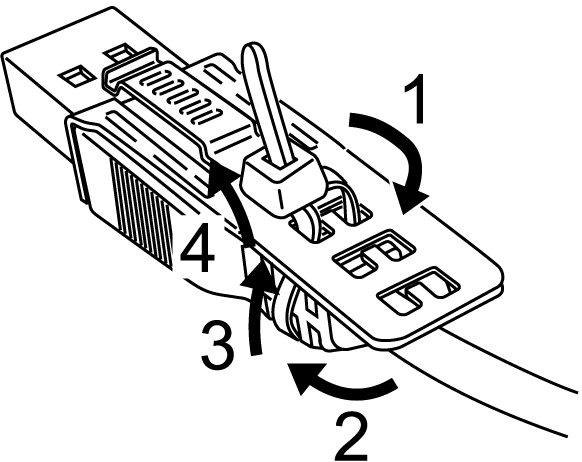

Führen Sie den Binder gemäß der Abbildung durch das Klemmenloch. Machen Sie mit dem Binder nun eine Schlaufe und führen Sie ihn durch das Kopfstück, sodass das USB-Kabel durch die Mitte der Binderschlaufe passt. Die Klemme ist nun am USB-Kabel befestigt.

HINWEIS:

oÜberprüfen Sie vorher die Richtung des Kopfstücks. Stellen Sie sicher, dass das USB-Kabel durch die Binderschlaufe verläuft und dass der Binder durch das Kopfstück geführt werden kann.

oDer mitgelieferte Binder kann durch einen handelsüblichen Binder mit einer Breite von 4,8 mm (0.19 in) und einer Dicke von 1,3 mm (0.05 in) ersetzt werden.

4

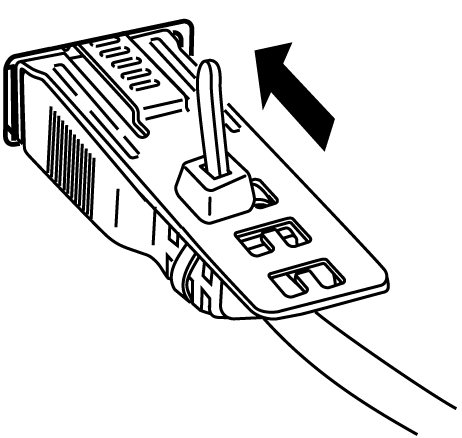

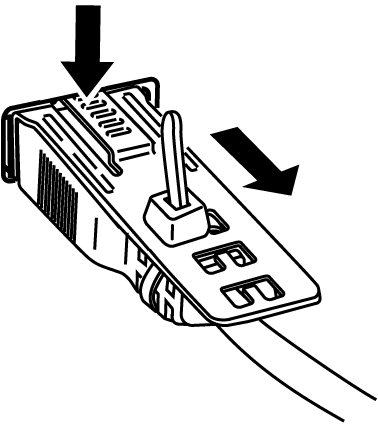

Halten Sie den Griff an der Klemme gedrückt und führen Sie gleichzeitig das Kabel von Schritt 3 ganz in die USB-Host-Schnittstelle ein. Stellen Sie sicher, dass die Klemmenschlaufe sicher am USB-Kabel verankert ist, das an das HMIGTO angeschlossen ist.
