USB-Halterung für USB (mini-B)

Einführung

Wenn Sie ein USB-Gerät verwenden, können Sie eine USB-Halterung an der USB-Schnittstelle (mini-B) anbringen, damit sich das USB-Kabel nicht lösen kann.

GEFAHR

EXPLOSIONSGEFAHR

oStellen Sie sicher, dass die Strom- und Ein-/Ausgangsverkabelung (E/A) den Verkabelungsmethoden der Klasse I, Division 2 entspicht.

oDer Austausch einer Komponente kann die Eignung für Klasse I, Division 2 gefährden.

oÜberprüfen Sie vor Verwendung der USB-Schnittstelle, ob das USB-Kabel mit der USB-Kabelklemme befestigt wurde.

oTrennen Sie die Stromversorgung, bevor Sie Steckverbinder an das Gerät anschließen oder vom Gerät lösen.

Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

Befestigen der USB-Halterung

Schritt	Aktion
1	Führen Sie das USB-Kabel in die USB-Schnittstelle (mini-B) ein. 1 USB-Kabel
2	Bringen Sie die USB-Halterung an, um das USB-Kabel in seiner Position zu halten. Führen Sie die USB-Halterung in die USB-Schnittstelle (mini-B) ein. 1 USB-Halterung 2 USB-Kabel

Schritt

Aktion

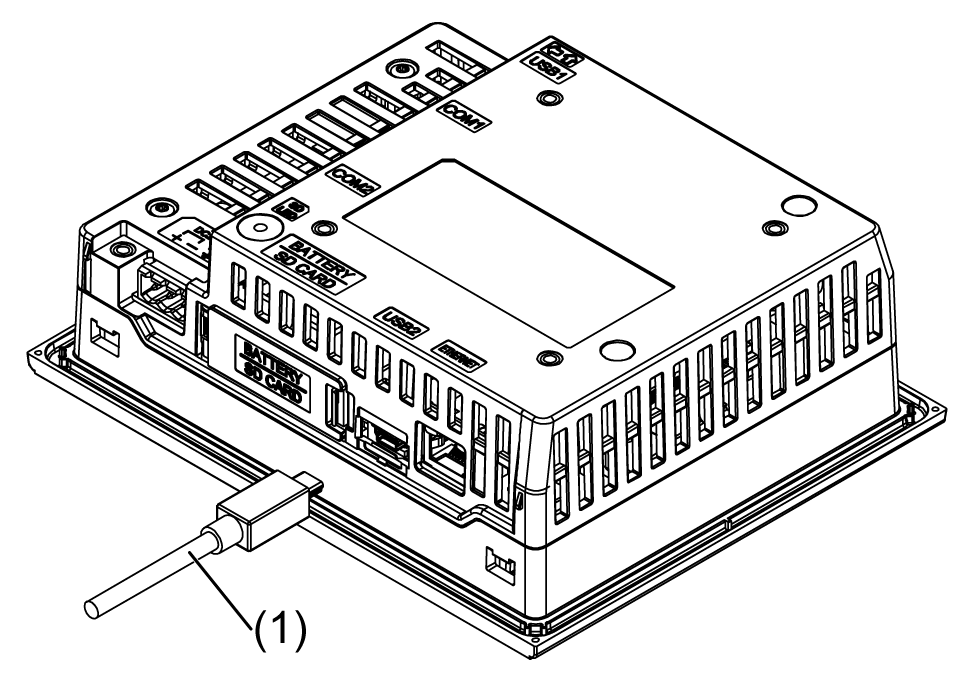

Führen Sie das USB-Kabel in die USB-Schnittstelle (mini-B) ein.

1 USB-Kabel

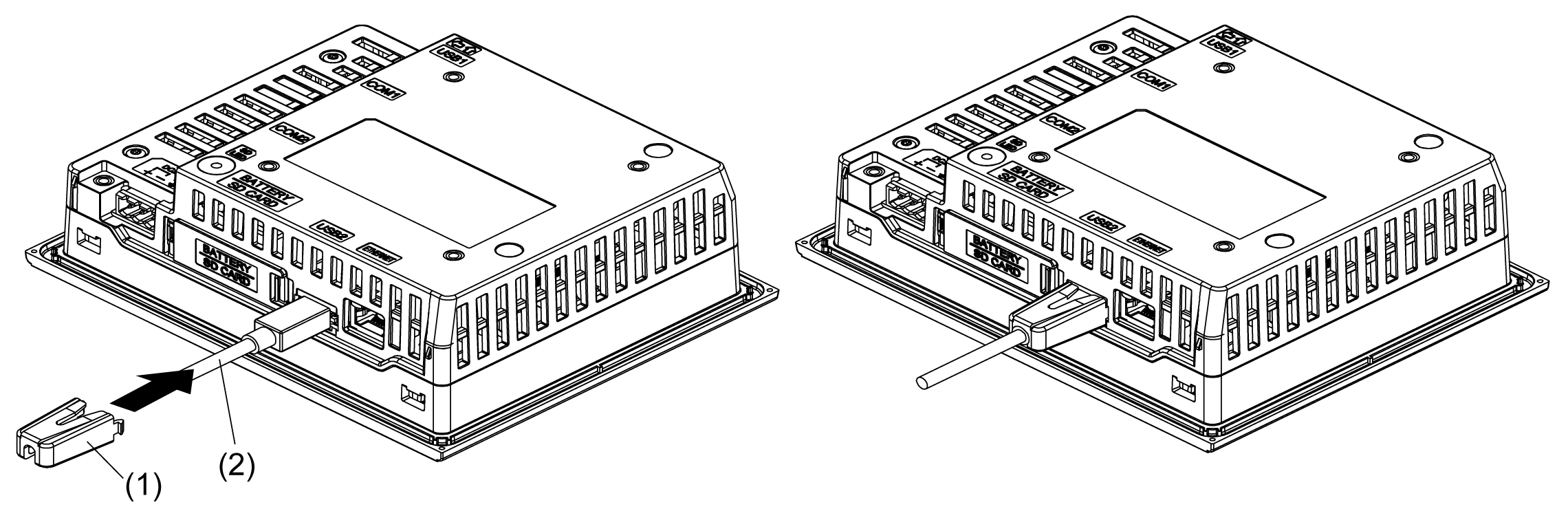

Bringen Sie die USB-Halterung an, um das USB-Kabel in seiner Position zu halten. Führen Sie die USB-Halterung in die USB-Schnittstelle (mini-B) ein.

1 USB-Halterung

2 USB-Kabel

Entfernen der USB-Halterung

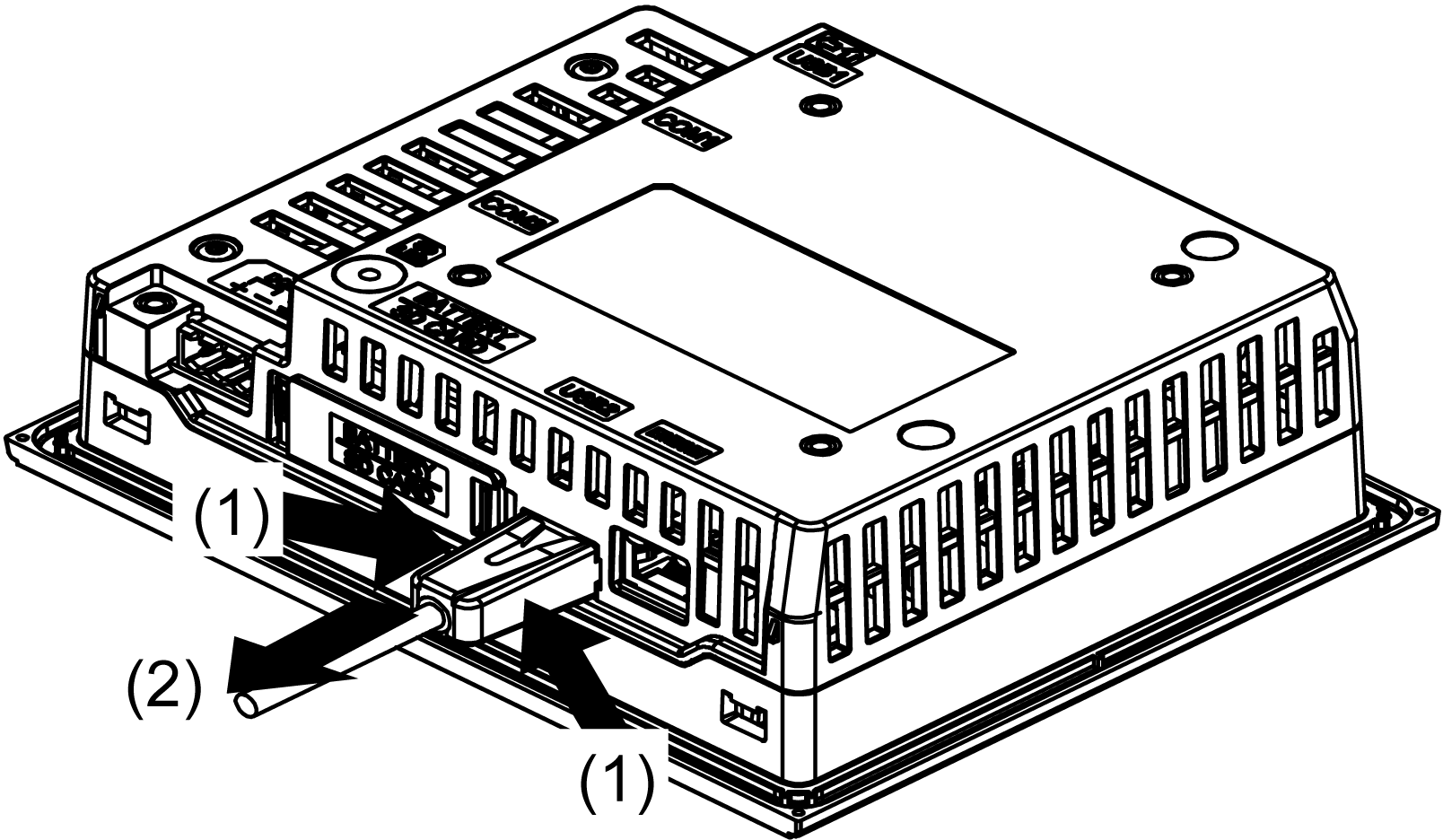

Entfernen Sie den USB-Halter durch Drücken der seitlichen Laschen.
