oEs muss eine 24-VDC-Eingangseinheit mit einer Stromversorgung der Klasse 2 verwendet werden.
oUm die elektromagnetische Störfestigkeit zu verbessern, müssen die Drahtenden des Netzkabels vor dem Anschluss an die Netzdose verdrillt werden.
oDas Netzkabel des Bildschirm sollte nicht gemeinsam mit bzw. in unmittelbarer Nähe von Hauptstromleitungen (hohe Spannung, hoher Strom) oder Ein-/Ausgangssignalleitungen verlegt werden.
oSchließen Sie einen Blitzüberspannungsschutz an, um Spannungsstöße auszugleichen.
oUm elektromagnetische Störungen gering zu halten, sollte das Stromversorgungskabel so kurz wie möglich gehalten werden.

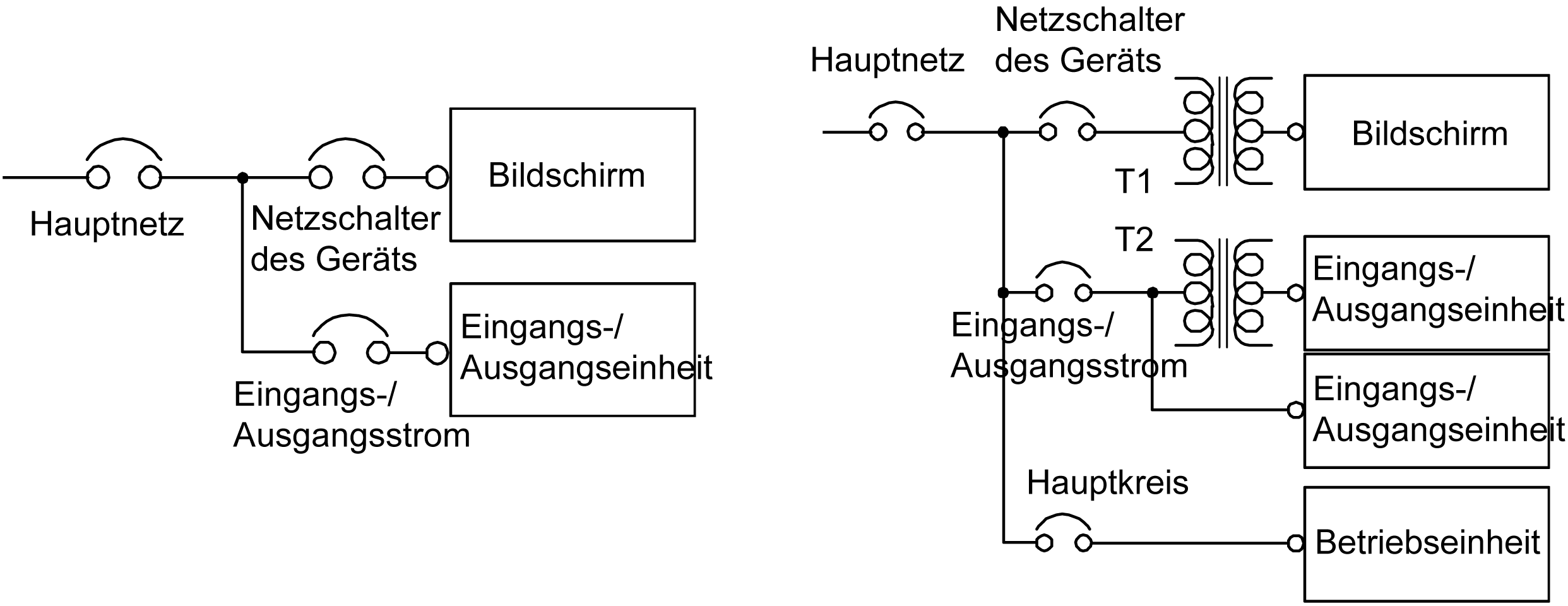

Wenn das Bildschirm mit Strom versorgt wird, sind die Ein-/Ausgangs- und die Stromleitungen wie in der Darstellung gezeigt separat zu verlegen.
HINWEIS:

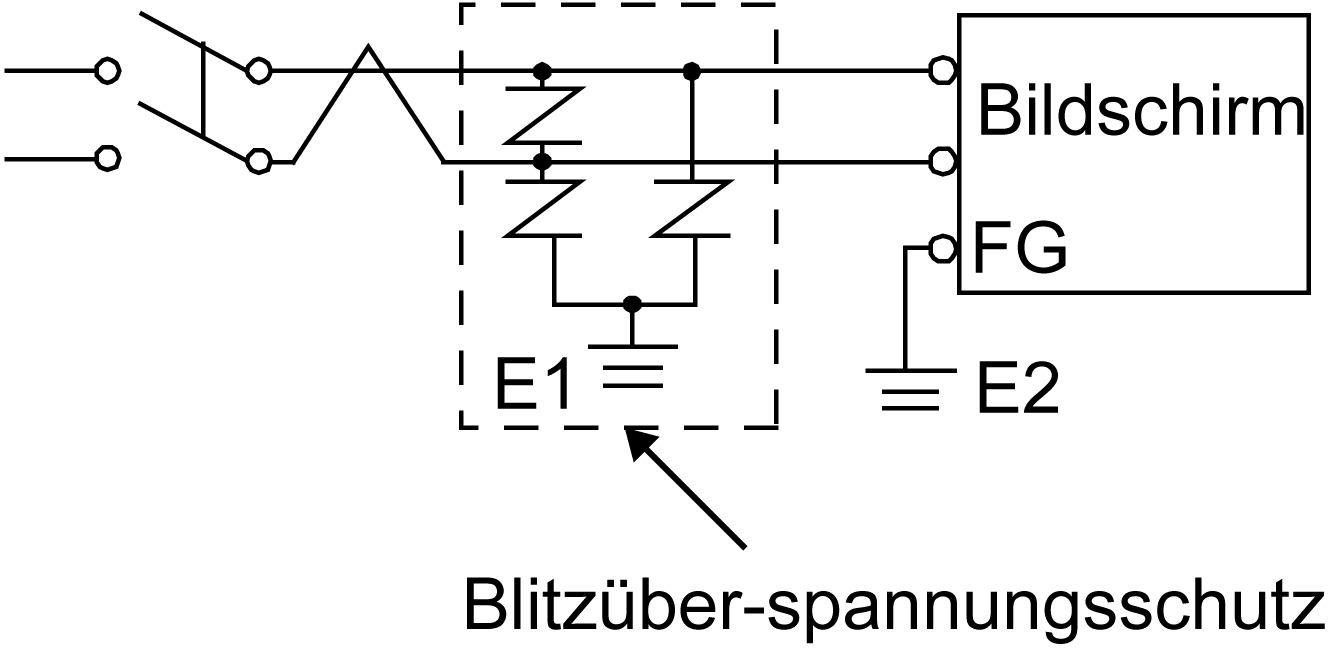

Nachfolgend wird ein Anschluss für einen Überspannungsschutz dargestellt:
oDer Blitzüberspannungsschutz (E1) ist separat vom Bildschirm (E2) zu erden.
oWählen Sie einen Blitzüberspannungsschutz, dessen maximale Leiterspannung über der Spitzenspannung der Stromversorgung liegt.
Falls die bereitgestellte Spannung den gültigen Bereich für das Bildschirm übersteigt, schließen Sie einen Konstantspannungstransformator an.

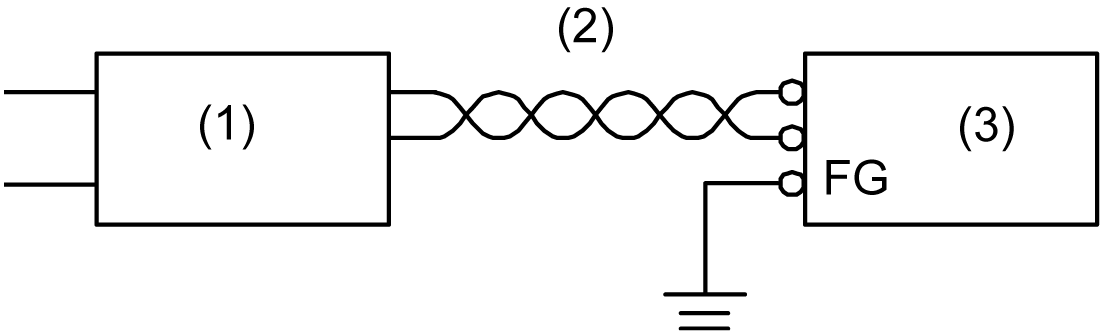

1 Konstantspannungstransformator
2 Paarig verdrilltes Kabel
3 Bildschirm
Wählen Sie eine Stromzufuhr mit geringer Störung zwischen Leitung und Erde. Sollte übermäßige Störung vorhanden sein, schließen Sie einen Isoliertransformator an.
1 Isoliertransformator
2 Paarig verdrilltes Kabel
3 Bildschirm
HINWEIS: Verwenden Sie Konstantspannungstransformatoren und Isoliertransformatoren mit einer Kapazität, die über dem Leistungsaufnahmewert liegt.
