Kenndaten der seriellen Schnittstelle COM1

Einführung

HINWEIS: Informationen zum Anschluss von Steuerungen und Geräten anderen Typs finden Sie im Gerätetreiberhandbuch Ihrer Screen-Editing-Software.

VORSICHT

KOMMUNIKATIONSVERLUST

oDie Anschlüsse an den Kommunikationsports dürfen keine übermäßige Belastung der Ports verursachen.

oBefestigen Sie die Kommunikationskabel sicher an der Schalttafel bzw. am Schaltschrank.

oVerwenden Sie ausschließlich 9-polige D-Sub-Kabel mit einem einwandfreien Verriegelungssystem.

Die Nichtbeachtung dieser Anweisungen kann Verletzungen oder Sachschäden zur Folge haben.

Der serielle Port ist nicht potenzialgetrennt. Die Klemmen SG (Signalerde) und FG (Gehäuseerde) sind intern im Bildschirm verbunden.

GEFAHR

ELEKTRISCHER SCHLAG

Bei Verwendung der SG-Klemme zum Anschluss eines externen Gerätes an das Panel:

oVergewissern Sie sich, dass durch den Anschluss keine Erdschleife oder Kurzschluss entsteht.

oBei HMIGTO1300: Schließen Sie die SG-Klemme Nr. 5 an das externe Gerät an, wenn der Host (SPS) nicht galvanisch getrennt ist. verbinden Sie die SG-Klemme Nr. 5 mit einer zuverlässigen Erdung, um das Risiko einer Schaltbeschädigung zu verringern.

oBei HMIGTO1310: Schließen Sie die SG-Klemme Nr. 8 an das externe Gerät an, wenn der Host (SPS) nicht galvanisch getrennt ist. verbinden Sie die SG-Klemme Nr. 8 mit einer zuverlässigen Erdung, um das Risiko einer Schaltbeschädigung zu verringern.

Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

Serielle Schnittstelle COM1

HMIGTO1300: 9-poliger D-Sub-Steckverbinder über RS-232C-Kabel

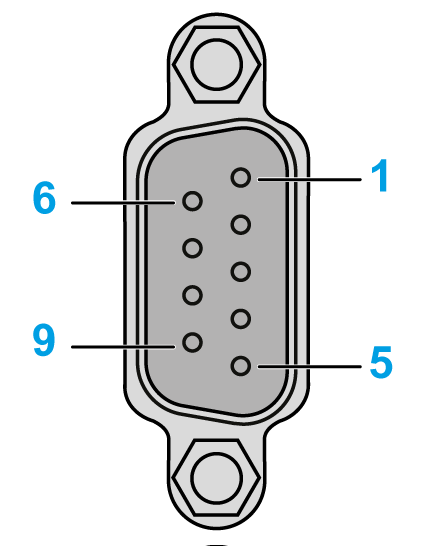

Anschlussbelegung	Pin-Nr.	RS-232C
Anschlussbelegung	Pin-Nr.	Signalname	Richtung	Bedeutung
	1	CD	Eingang	Trägererkennung
	2	RD(RXD)	Eingang	Datenempfang
	3	SD(TXD)	Ausgang	Datenübertragung
	4	ER(DTR)	Ausgang	Endgerät betriebsbereit
	5	SG	-	Signalerde
	6	DR(DSR)	Eingang	Betriebsbereitschaft
	7	RS(RTS)	Ausgang	Sendeaufforderung
	8	CS(CTS)	Eingang	Senden möglich
	9	CI(RI)/VCC	Eingang–	Aufgerufene Statusanzeige Ausgang +5 V ±5 % / 0,25 A
	Gehäuse	FG	–	Gehäuseerde FG (gemeinsam mit Signalerde SG)

Sie können den Stecker Nr. zwischen RI und VCC über die Software umschalten.

HINWEIS

BESCHÄDIGUNG VON GERÄTEN

Wenden Sie nur die Nennspannung an.

Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben.

Interfit-Halterung ist #4-40 (UNC).

VORSICHT

KOMMUNIKATIONSVERLUST

oÜber die Anschlüsse an die Kommunikationsports darf keine übermäßige Zugbelastung auf die Ports ausgeübt werden.

oSchließen Sie die Kommunikationskabel sicher an der Gerätewand oder am Schrank an.

oVerwenden Sie ausschließlich 9-polige Sub-D-Kabel mit einem einwandfreien Verriegelungssystem.

Die Nichtbeachtung dieser Anweisungen kann Verletzungen oder Sachschäden zur Folge haben.

HMIGTO1310: RJ45-Steckverbinder über RS-232C- oder -485-Kabel

Anschlussbelegung	Pin-Nr.	RS-232C/RS-485
Anschlussbelegung	Pin-Nr.	Signalname	Richtung	Bedeutung
	1	RD(RXD)	Eingang	Datenempfang (RS-232C)
	2	SD(TXD)	Ausgang	Datenübertragung (RS-232C)
	3	NC	–	–
	4	D1	Ein-/Ausgang	Datenaustausch (RS-485)
	5	D0	Ein-/Ausgang	Datenaustausch (RS-485)
	6	RS(RTS)	Ausgang	Sendeaufforderung
	7	NC	–	–
	8	SG	–	Signalerde

VORSICHT

KOMMUNIKATIONSVERLUST

oÜber die Anschlüsse an die Kommunikationsports darf keine übermäßige Zugbelastung auf die Ports ausgeübt werden.

oSchließen Sie die Kommunikationskabel sicher an der Gerätewand oder am Schrank an.

oVerwenden Sie ausschließlich RJ45-Kabel mit einwandfreier Verriegelung.

Die Nichtbeachtung dieser Anweisungen kann Verletzungen oder Sachschäden zur Folge haben.
