Austausch der Systemkarte (CFast-Karte)
Die Systemkarte ist eine CFast-Karte mit darauf installiertem Betriebssystem.
Verwenden Sie zum Austausch der Systemkarte eine CFast-Karte von Schneider Electric. Siehe "Zubehör" .
|
HINWEIS |
|
DATENVERLUST |
|
oDie CFast-Kartendaten sollten regelmäßig gesichert werden, da die Lebensdauer der CFast-Karte begrenzt ist, und es jederzeit zum unerwarteten Datenverlust kommen kann. oWährend des Zugriffs auf eine CFast-Karte dürfen Sie dieses Produkt niemals ausschalten, zurücksetzen oder die CFast-Karte einführen oder entfernen. oSchalten Sie dieses Produkt aus, wenn Sie die CFast-Karte einführen oder entfernen. oÜberrüfen Sie die korrekte Ausrichtung der CFast-Karte, bevor Sie sie in den vorgesehenen Steckplatz einführen. |
|
Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben. |
HINWEIS: Informationen zur Sicherung Ihrer CFast-Karte, die als Systemkarte verwendet wird, erhalten Sie auf der Systemsicherungs-Software auf der mitgelieferten Wiederherstellungs-DVD.
|
HINWEIS |
|
DATENVERLUST |
|
oDie CFast-Karte sollte nicht in Bereichen statischer Elektrizität oder elektromagneticher Wellen aufbewahrt werden. oAuch die Aufbewahrung der CFast-Karte in direktem Sonnenlicht, in der Nähe von Heizungen oder anderen Bereichen, an denen es zu hohen Temperaturen kommen kann, sollte vermieden werden. oBiegen Sie die CFast-Karte nicht. oLassen Sie die CFast-Karte nicht fallen oder gegen einen anderen Gegenstand prallen. oSetzen Sie die CFast-Karte keiner Feuchtigkeit aus. oBerühren Sie nicht die Kontaktstifte der CFast-Karte. oZerlegen oder verändern Sie die CFast-Karte nicht. |
|
Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben. |
|
Schritt |
Aktion |
|---|---|
|
1 |
Schalten Sie dieses Produkt AUS. |
|
2 |
Entfernen Sie das Box-Modul vom Display-Modul. |
|
3 |

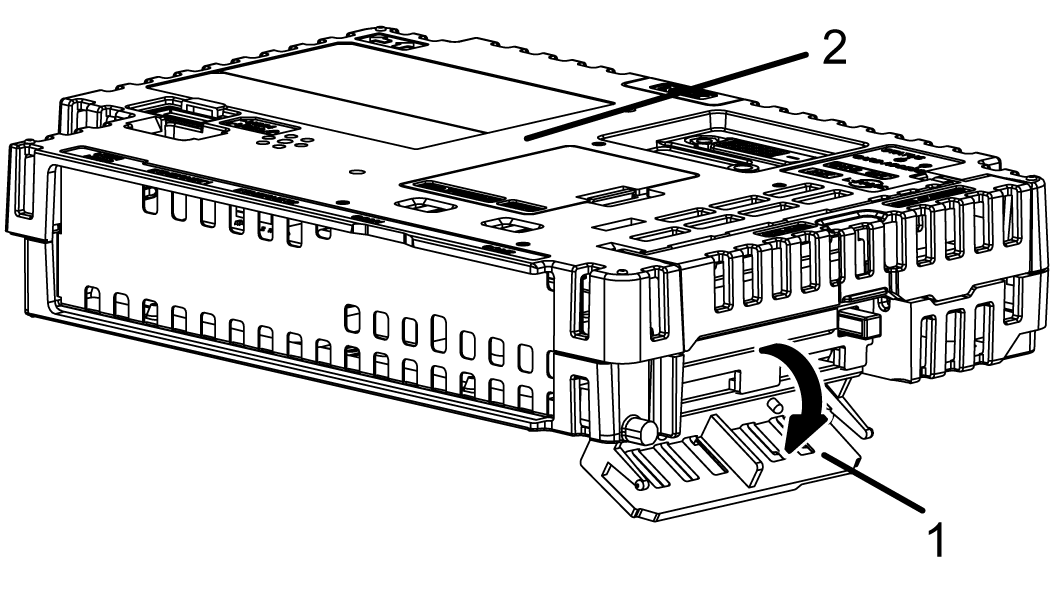

Öffnen Sie die Systemkartenabdeckung gemäß Abbildung in Pfeilrichtung.
1 Systemkartenabdeckung 2 Box-Modul |
|
4 |

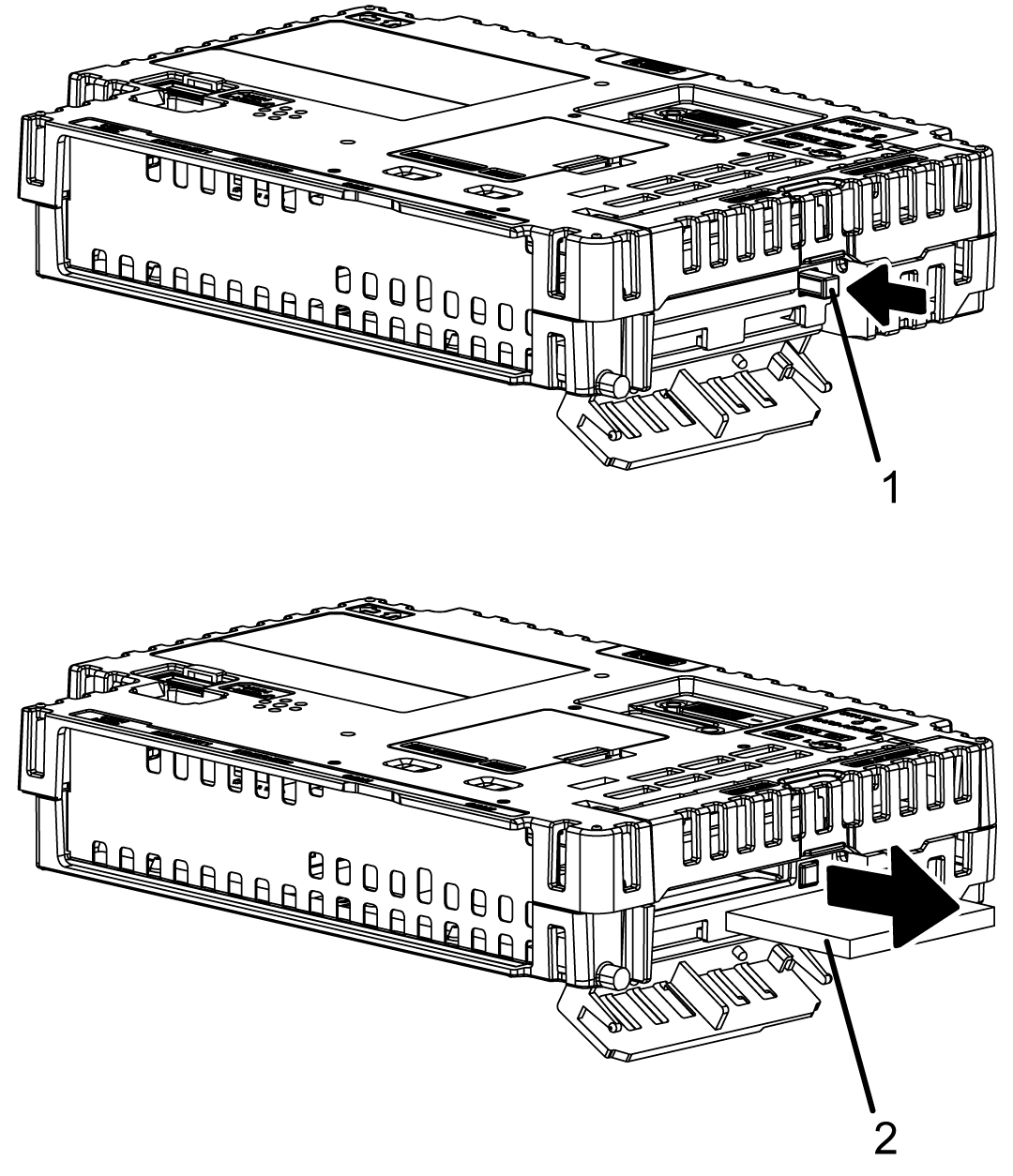

Betätigen Sie die Auswurftaste einmal, um sie zu entriegeln, und ziehen Sie die Karte heraus.
HINWEIS: Bewahren Sie die CFast-Karte nach ihrer Verwendung in ihrem Behälter oder an einem anderen sicheren Ort auf. 1 Auswurftaste 2 Systemkarte |
|
5 |

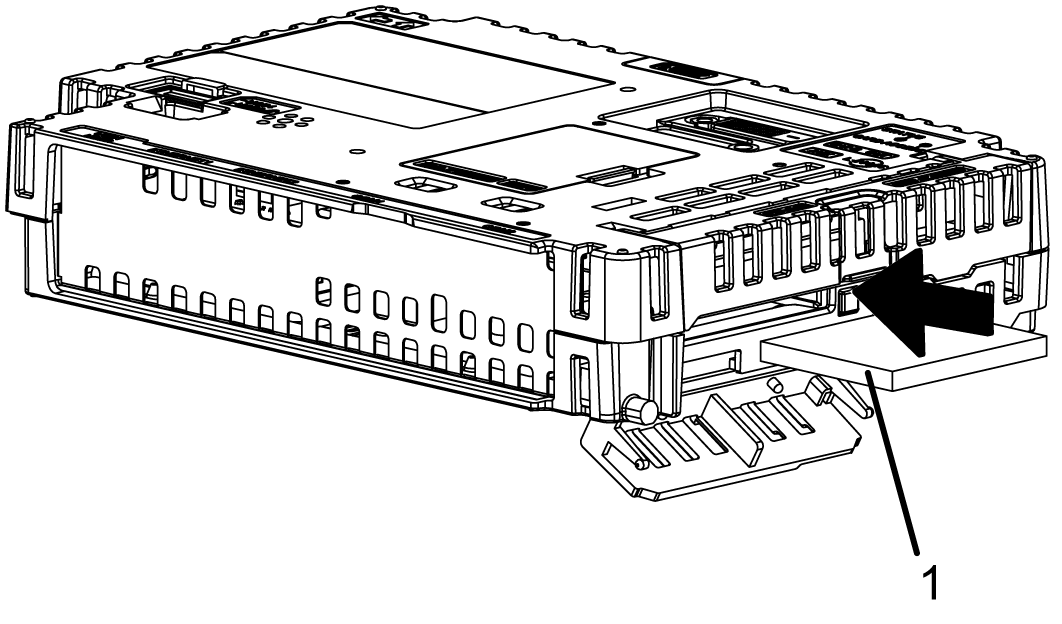

Führen Sie die CFast-Karte mit der Vorderseite nach unten in den Systemkartensteckplatz ein, und schieben Sie sie hinein, bis die Auswurftaste herausgedrückt wird.
1 Systemkarte |
|
6 |
Schließen Sie die Systemkartenabdeckung. |
|
7 |
Befestigen Sie das Box-Modul auf dem Display-Modul. |
