Sie können die Isolierungseinheit an der Rückseite des Box-Moduls oder in der Montageplatte montieren. Weitere Informationen zur Befestigung der Isolierungseinheit an der Montageplatte erhalten Sie in der Kurzanleitung zur Isolierungseinheit.
HINWEIS: Bei angebrachter Befestigungshalterung kann keine Isolierungseinheit angebracht werden.
|
Schritt |
Aktion |
|---|---|
|
1 |
Überprüfen Sie die Stellen der zwei Schraubenlöcher an der Vorderseite des Box-Moduls.

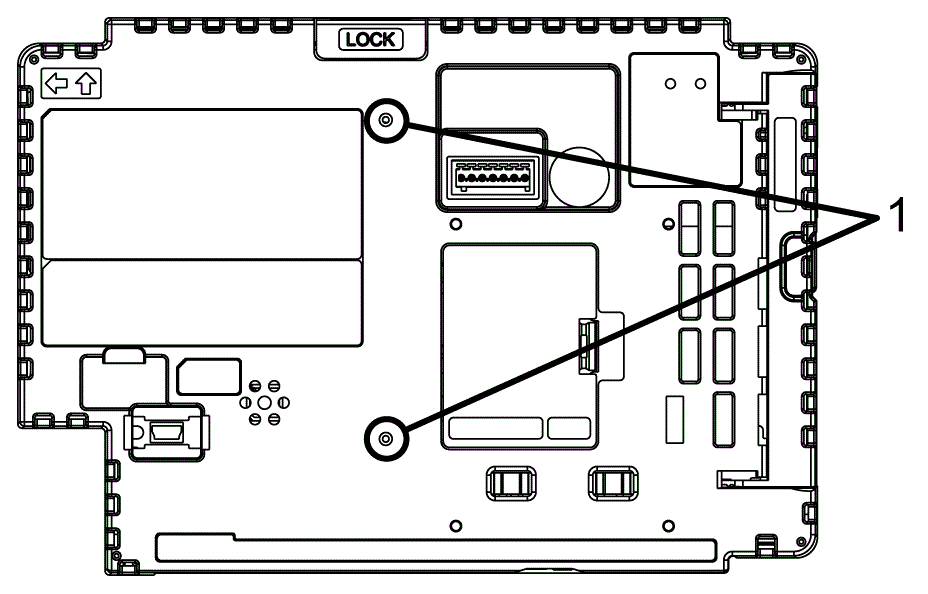

1 Schraubenloch |
|
2 |
Montieren Sie eine der in der Isolierungseinheit befindlichen zwei Befestigungsschrauben am Box-Modul. Das erforderliche Anzugsdrehmoment beträgt 0,5 N•m (4,4 lb-in).

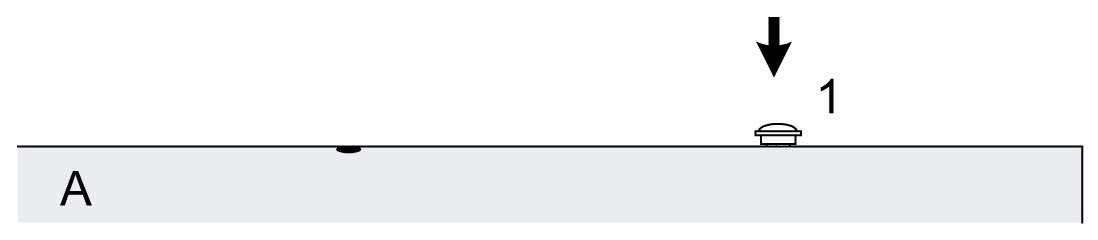

1 Befestigungsschraube A Box-Modul |
|
3 |
Bringen Sie die Isolierungseinheit am Box-Modul an.

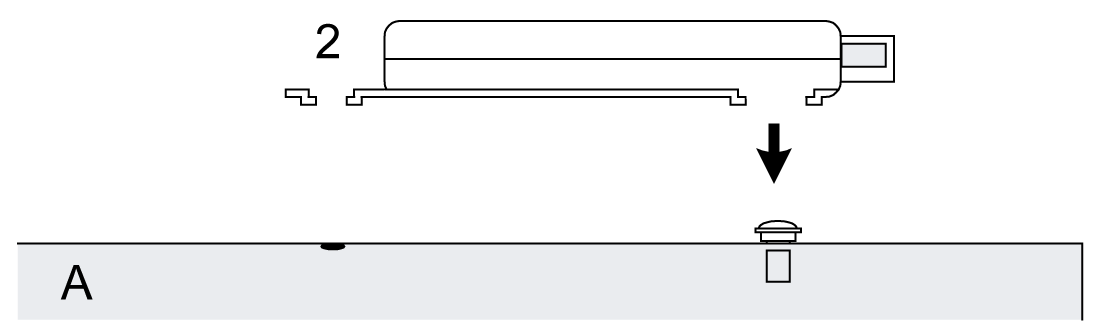

2 Isolierungseinheit A Box-Modul |
|
4 |

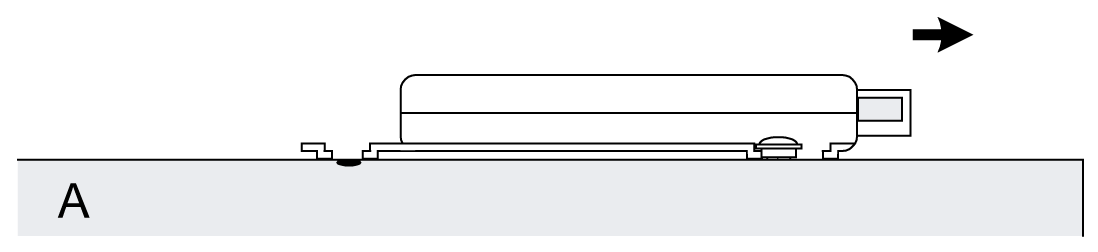

Schieben Sie die Isolierungseinheit in Pfeilrichtung, so dass sie sich an der Schraube aus Schritt 2 einhängt.
A Box-Modul |
|
5 |

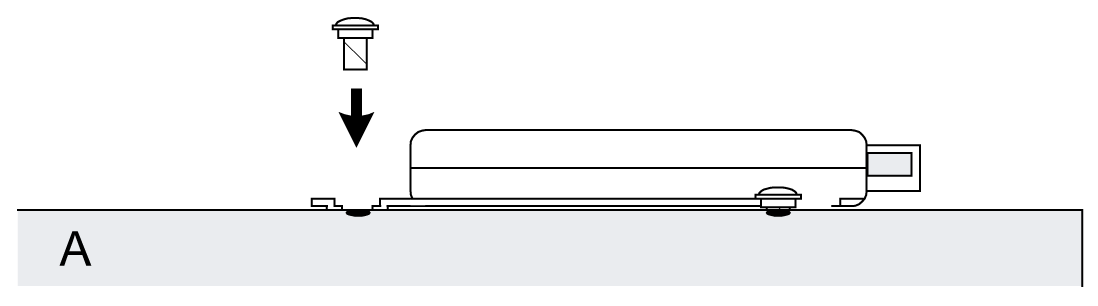

Sichern Sie die Isolierungseinheit mit einer weiteren Befestigungsschraube. Das erforderliche Anzugsdrehmoment beträgt 0,5 N•m (4,4 lb-in).
A Box-Modul |
HINWEIS:
oBringen Sie die Isolierungseinheit auf einer stabilen Oberfläche an. Lassen Sie die Isolierungseinheit nicht an ihrem Kabel hängen.
oVorsicht bei der Verdrahtung. Sich überlappende Kabel können Störungen verursachen.
oAchten Sie bei der Befestigung der Isolierungseinheit am Box-Modul auf die Befestigungsposition.

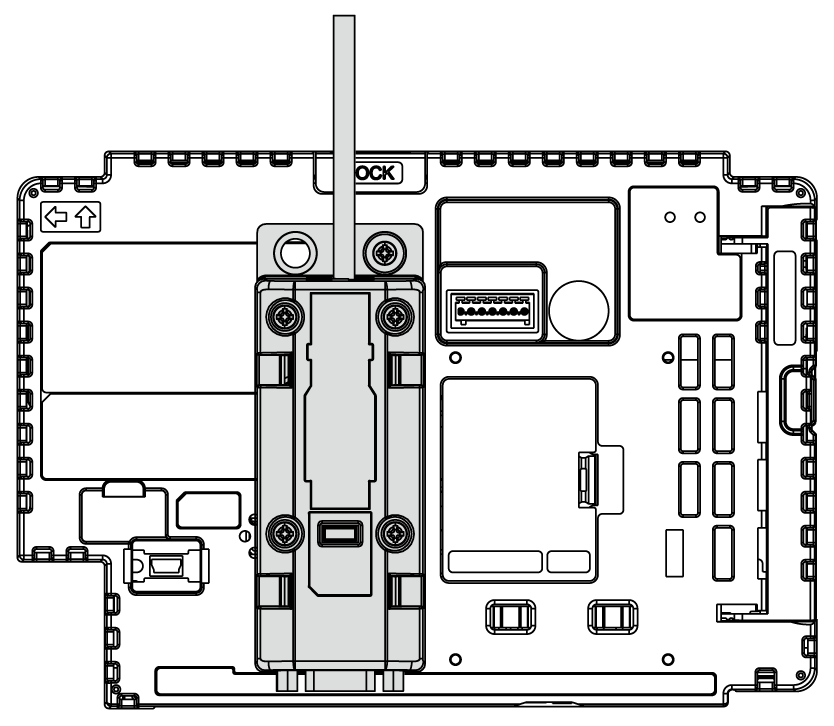

oZur Montage beachten Sie bitte die Darstellung unten.
