Programmierung des Typs Main

Überblick

Der Typ Main (Haupt) wird immer von einem HSCMain_M241-Funktionsbaustein verwaltet.

HINWEIS: Beim Build wird ein Fehlercode ausgegeben, wenn der Funktionsbaustein HSCMain_M241 zur Verwaltung eines anderen HSC-Typs verwendet wird.

Hinzufügen eines HSCMain-Funktionsbausteins

Schritt	Beschreibung
1	Wählen Sie die Registerkarte Bibliotheken im Softwarekatalog und klicken Sie auf Bibliotheken. Wählen Sie Steuerung > M241 > M241 HSC > HSC > HSCMain_M241 in der Liste, ziehen Sie das Element auf das Fenster POU und legen Sie es dort ab.
2	Geben Sie den Instanznahmen des Typs Main ein (in der Konfiguration definiert) oder wählen Sie die Instanz des Funktionsbausteins mit einem Klick auf: Mit der Eingabehilfe kann die HSC-Instanz in folgendem Pfad ausgewählt werden: <Meine Steuerung> > Zähler.

Schritt

Beschreibung

Wählen Sie die Registerkarte Bibliotheken im Softwarekatalog und klicken Sie auf Bibliotheken.

Wählen Sie Steuerung > M241 > M241 HSC > HSC > HSCMain_M241 in der Liste, ziehen Sie das Element auf das Fenster POU und legen Sie es dort ab.

Geben Sie den Instanznahmen des Typs Main ein (in der Konfiguration definiert) oder wählen Sie die Instanz des Funktionsbausteins mit einem Klick auf:

Mit der Eingabehilfe kann die HSC-Instanz in folgendem Pfad ausgewählt werden: <Meine Steuerung> > Zähler.

Verwendung der E/A-Variablen

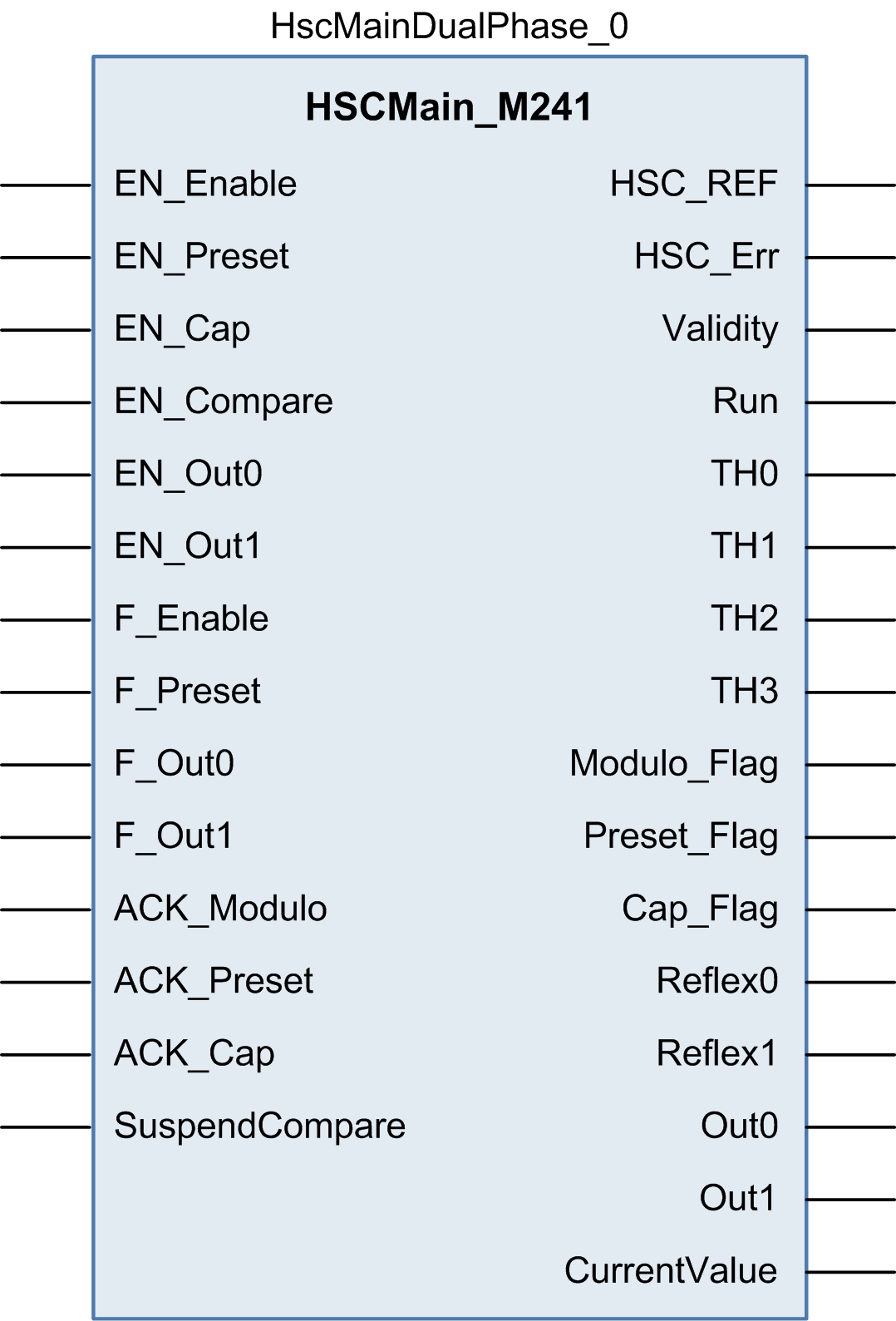

Die folgenden Tabellen beschreiben die Verwendung der verschiedenen Pins des Funktionsbausteins im Modus Frei-groß.

In der folgenden Tabelle werden die Eingangsvariablen beschrieben:

Eingang	Typ	Beschreibung
EN_Enable	BOOL	Wenn der EN-Eingang konfiguriert ist: Wenn TRUE, wird die Aktivierung des Zählers über den Aktivierungseingang (Enable) autorisiert.
EN_Preset	BOOL	Wenn der Eingang SYNC konfiguriert ist: Wenn TRUE, erfolgt die Autorisierung der Voreinstellung des Zählers über den Sync-Eingang.
EN_Cap	BOOL	Wenn der Eingang CAP konfiguriert ist: Wenn TRUE, wird der Erfassungseingang aktiviert.
EN_Compare	BOOL	TRUE = Aktiviert die Vergleichsoperation (unter Verwendung der Schwellenwerte 0, 1, 2, 3): oBasisvergeich (Ausgangsbits TH0, TH1, TH2, TH3) oReflex (Ausgangsbits Reflex0, Reflex1) oEreignisse (zur Auslösung externer Tasks bei Schwellenwertüberschreitung)
EN_Out0	BOOL	TRUE: Aktiviert den physischen Ausgang Out_R0, um den Reflex0-Wert (sofern konfiguriert) wiederzugeben.
EN_Out1	BOOL	TRUE: Aktiviert den physischen Ausgang Out_R1, um den Reflex1-Wert (sofern konfiguriert) wiederzugeben.
F_Enable	BOOL	TRUE: Autorisiert Änderungen des aktuellen Zählerwerts.
F_Preset	BOOL	Stellt den Zähler an der steigenden Flanke auf den Preset-Wert ein und startet ihn.
F_Out0	BOOL	TRUE: Forciert den Ausgang Out_R0 auf den Wert 10 (sofern Reflex0 in den ).
F_Out1	BOOL	TRUE: Forciert den Ausgang Out_R1 auf den Wert 1 (sofern Reflex1 in den ).
ACK_Modulo	BOOL	Setzt Modulo_Flag an der steigenden Flanke zurück.
ACK_Preset	BOOL	An der steigenden Flanke erfolgt das Zurücksetzen von Preset_Flag.
ACK_Cap	BOOL	Setzt Cap_Flag an der steigenden Flanke zurück.
SuspendCompare	BOOL	TRUE: Der Ergebnisvergleich wird unterbrochen: oDie Ausgangsbits TH0, TH1, TH2, TH3, Reflex0, Reflex1, Out0 und Out1 des Bausteins behalten ihren letzen Wert bei. oDie physischen Ausgänge 0 und 1 behalten ihren letzten Wert bei. oEreignisse werden maskiert. HINWEIS: EN_Compare, EN_Reflex0, EN_Reflex1,F_Out0, F_Out1 bleiben betriebsbereit, während SuspendCompare gesetzt wird.

In der nachstehenden Tabelle werden die Ausgangsvariablen beschrieben:

Ausgänge	Typ	Kommentar
HSC_REF	EXPERT_REF	Verweis auf den HSC. Zu verwenden als Eingang von administrativen Funktionsbausteinen.
HSC_Err	BOOL	TRUE: Gibt an, dass ein Fehler erkannt wurde. Über den Funktionsbaustein EXPERTGetDiag erhalten Sie weitere Informationen zum erkannten Fehler.
Validity	BOOL	TRUE: Gibt an, dass die Ausgangswerte am Funktionsbaustein gültig sind.
Run	BOOL	Nicht verwendet.
TH0	BOOL	Wird auf 1 gesetzt, wenn Istwert > Schwellenwert 0.
TH1	BOOL	Wird auf 1 gesetzt, wenn Istwert > Schwellenwert 1.
TH2	BOOL	Wird auf 1 gesetzt, wenn Istwert > Schwellenwert 2.
TH3	BOOL	Wird auf 1 gesetzt, wenn Istwert > Schwellenwert 3.
Modulo_Flag	BOOL	Wird auf 1 gesetzt, wenn der Zähler seine Grenzwerte überschreitet.
Preset_Flag	BOOL	Wird durch die Voreinstellung des Zählers auf 1 gesetzt.
Cap_Flag	BOOL	Wird auf 1 gesetzt, wenn im Erfassungsregister ein neuer Erfassungswert gespeichert wird. Diese Flag muss vor der Erfassung weiterer Werte zurückgesetzt werden.
Reflex0	BOOL	Status von Reflex0. Nur aktiv, wenn EN_Compare gesetzt ist.
Reflex1	BOOL	Status von Reflex1. Nur aktiv, wenn EN_Compare gesetzt ist.
Out0	BOOL	Status des physischen Ausgangs Out_R0 (sofern Reflex0 in den internen HSC-Funktionen konfiguriert wurde, andernfalls FALSE, wenn keine Konfiguration vorliegt).
Out1	BOOL	Status des physischen Ausgangs Out_R1 (sofern Reflex1 in den internen HSC-Funktionen konfiguriert wurde, andernfalls FALSE, wenn keine Konfiguration vorliegt).
