Die Steuerungen der Baureihe TM241CE••• sind mit einem Ethernet-Kommunikationsport ausgestattet.

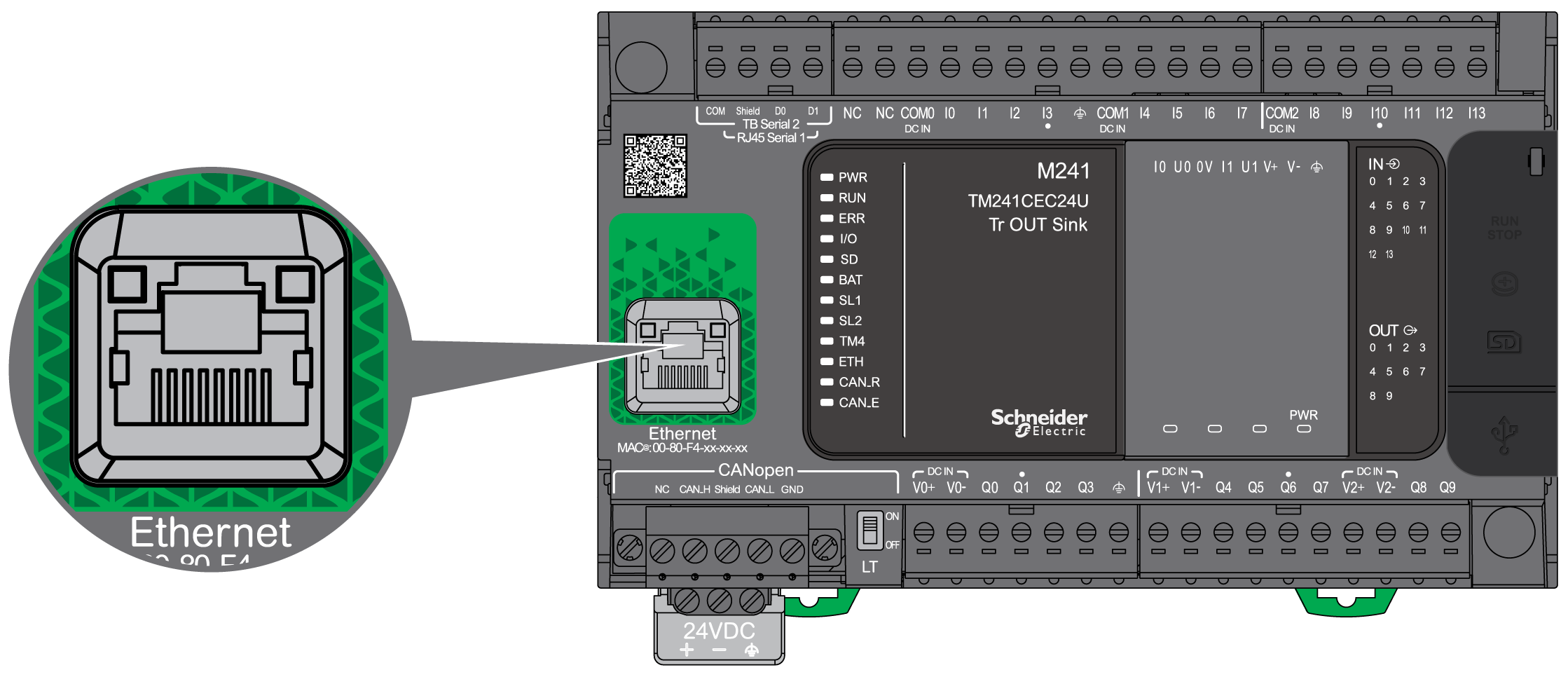

Die folgende Abbildung zeigt die Position des Ethernet-Ports an der Steuerung:
In der folgenden Tabelle werden die Ethernet-Kenndaten beschrieben:
|
Merkmal |
Beschreibung |
|---|---|
|
Funktion |
Modbus TCP/IP |
|
Steckverbindungstyp |
|
|
Automatische Verhandlung |
von 10 M Halbduplex bis 100 M Vollduplex |
|
Kabeltyp |
Geschirmt |
|
Automatische Crossover-Erkennung |
Ja |
Die nachstehende Abbildung zeigt die Pin-Belegung für die RJ45-Ethernet-Steckverbindung:
In der folgenden Tabelle werden die Steckkontakte der RJ45-Ethernet-Steckverbindung beschrieben:
|
Pin-Nr. |
Signal |
|---|---|
|
1 |
TD+ |
|
2 |
TD- |
|
3 |
RD+ |
|
4 |
- |
|
5 |
- |
|
6 |
RD- |
|
7 |
- |
|
8 |
- |
HINWEIS: Die Steuerung unterstützt die Kabelfunktion MDI/MDIX Auto-Crossover. Die Verwendung spezieller Ethernet-Crossover-Kabel für den direkten Anschluss von Geräten an diesen Port (Verbindungen ohne Ethernet-Hub oder -Schalter) ist nicht erforderlich.
HINWEIS: Die Trennung des Ethernet-Kabels wird jede Sekunde erfasst. Kurze Verbindungsunterbrechungen (< 1 Sekunde) zeigt der Netzwerk-Status möglicherweise nicht an.

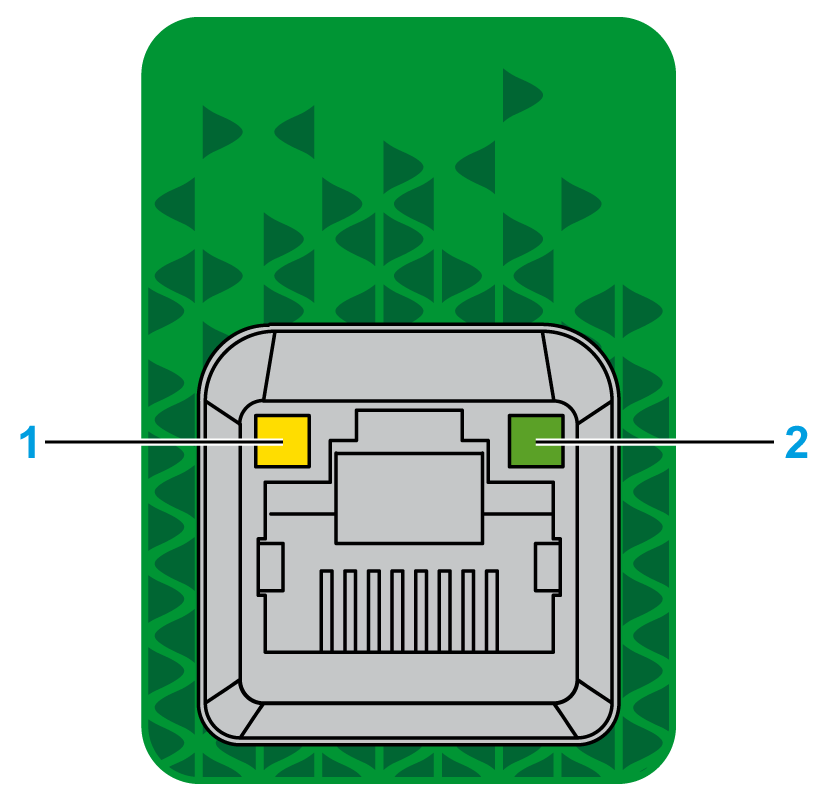

Die folgende Abbildung zeigt die Status-LED der RJ45-Steckverbindung:
In der folgenden Tabelle wird die Ethernet-Status-LED beschrieben:
|
Bezeichnung |
Beschreibung |
LED |
||
|---|---|---|---|---|
|
Farbe |
Status |
Beschreibung |
||
|
1 |
Ethernet-Verbindung |
Grün/Gelb |
Aus |
Keine Verbindung |
|
Leuchten Gelb |
Verbindung mit 10 Mbit/s |
|||
|
Leuchten Grün |
Aktivität mit 100 Mbit/s |
|||
|
2 |
Ethernet-Aktivität |
Grün |
Aus |
Keine Aktivität |
|
Ein |
Es werden Daten gesendet oder empfangen. |
|||
