Maximale Hardwarekonfiguration
Der M241 Logic Controller ist ein Steuerungssystem, das eine Komplettlösung mit optimierten Konfigurationen und erweiterbarer Architektur bereitstellt.
Prinzip der lokalen und dezentralen Konfiguration

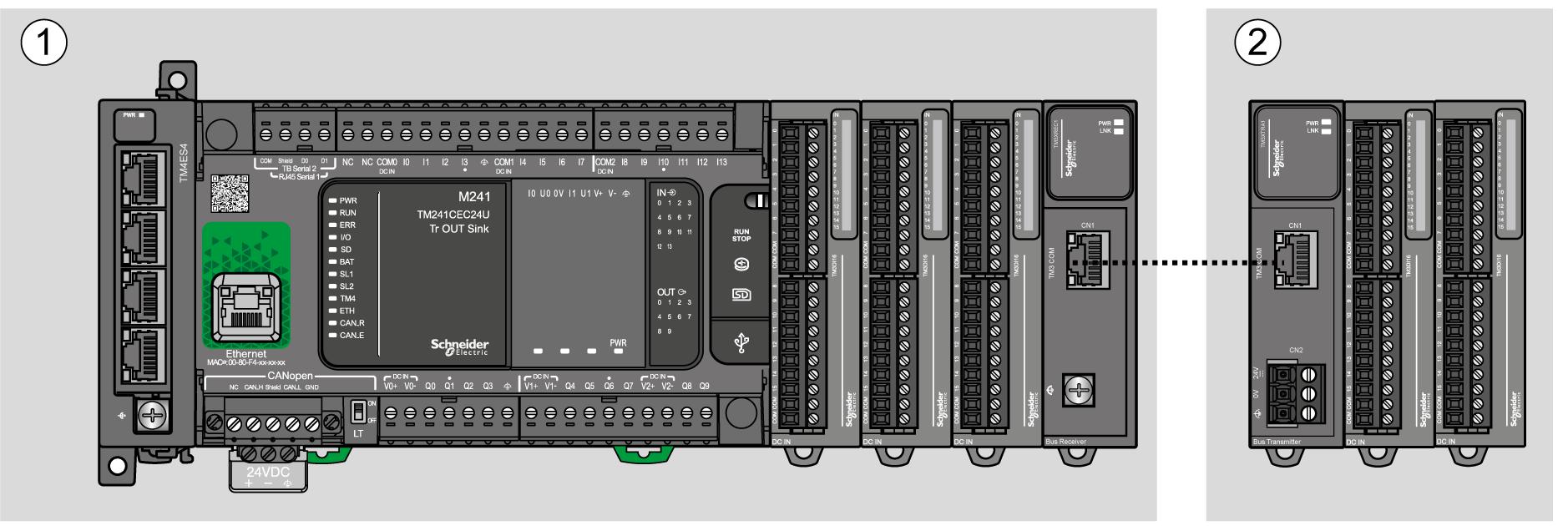

Die folgende Abbildung definiert die lokale und dezentrale Konfiguration:
(1) Lokale Konfiguration
(2) Dezentrale Konfiguration
M241 Logic Controller-Architektur bei lokaler Konfiguration
Eine optimierte lokale Konfiguration und Flexibilität werden durch den Verband folgender Komponenten erreicht:
oM241 Logic Controller
oTM4-Erweiterungsmodule
oTM3-Erweiterungsmodule
oTM2-Erweiterungsmodule
Die Architektur der M241 Logic Controller-Konfiguration ist von den Anforderungen der jeweiligen Anwendung abhängig.

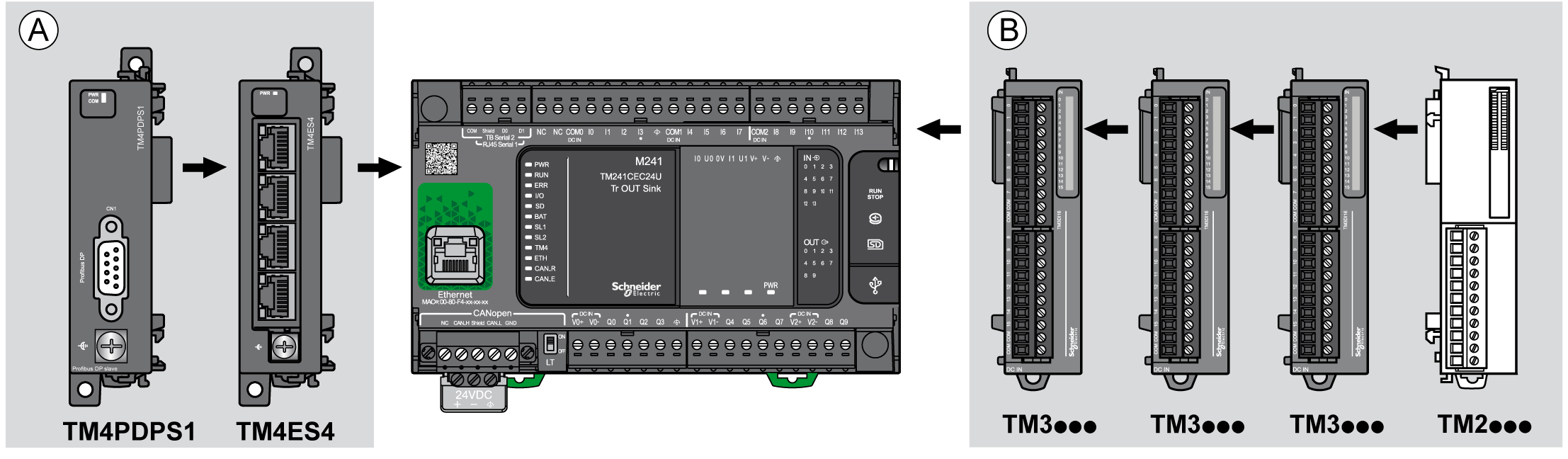

Die folgende Abbildung zeigt die Komponenten einer lokalen Konfiguration:
(A) Erweiterungsmodule (maximal 3)
(B) Erweiterungsmodule (maximal 7)

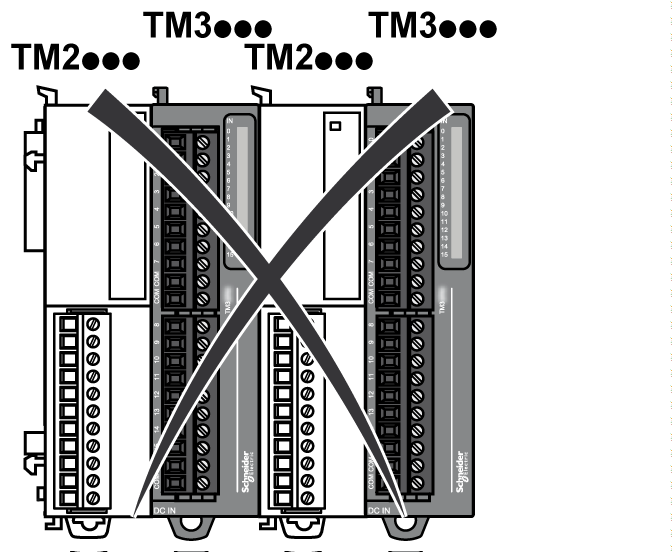

HINWEIS: Die im Folgenden gezeigte Installation eines TM2-Moduls hinter einem TM3-Modul ist unzulässig:
M241 Logic Controller-Architektur bei dezentraler Konfiguration
Eine optimierte dezentrale Konfiguration und Flexibilität werden durch den Verband folgender Komponenten erreicht:
oM241 Logic Controller
oTM4-Erweiterungsmodule
oTM3-Erweiterungsmodule
oTM3-Sender- und Empfängermodule
Die Architektur der M241 Logic Controller-Konfiguration ist von den Anforderungen der jeweiligen Anwendung abhängig.
HINWEIS: TM2-Module dürfen nicht in Konfigurationen verwendet werden, in denen TM3-Sender- und -Empfängermodule enthalten sind.

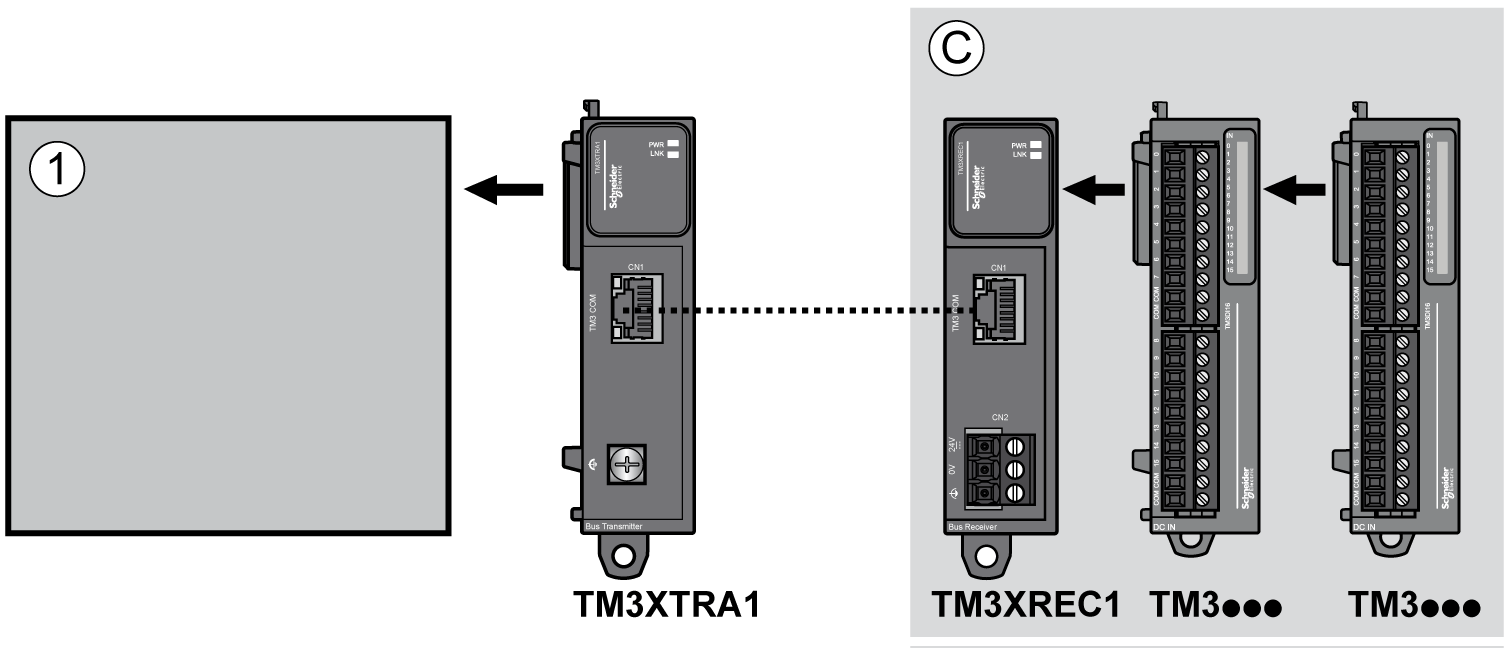

Die folgende Abbildung zeigt die Komponenten einer dezentralen Konfiguration:
(1) Logic Controller und Module
(C) TM3-Erweiterungsmodule (maximal 7)
Die folgende Tabelle zeigt die maximal unterstützte Konfiguration:
|
References |
Maximum |
Konfigurationstyp |
|
|---|---|---|---|
|
TM241•••• |
7 TM3/TM2-Erweiterungsmodule |
Lokal |
|
|
TM241•••• |
3 Erweiterungsmodule TM4 |
Lokal |
|
|
TM3XREC1 |
7 TM3-Erweiterungsmodule |
Dezentral |
|
|
HINWEIS: TM3-Sender- und -Empfängermodule werden in der maximalen Anzahl der Erweiterungsmodule nicht berücksichtigt. |
|||
HINWEIS: Die Konfiguration mit TM4-, TM3- und TM2-Erweiterungsmodulen wird von EcoStruxure Machine Expert-Software im Fenster Konfiguration bestätigt.
HINWEIS: In manchen Umgebungen kann eine maximale Konfiguration, die Module mit hohem Stromverbrauch umfasst und in der die maximal zulässige Entfernung zwischen den TM3-Sender- und -Empfängermodulen genutzt wird, Kommunikationsprobleme mit dem Bus zur Folge haben, selbst wenn die EcoStruxure Machine Expert-Software diese Konfiguration unterstützt. In einem solchen Fall müssen Sie den Verbrauch der gewählten Module sowie die für Ihre Anwendung erforderliche Mindestkabeldistanz analysieren und eventuell versuchen, ihre Auswahl zu optimieren.
