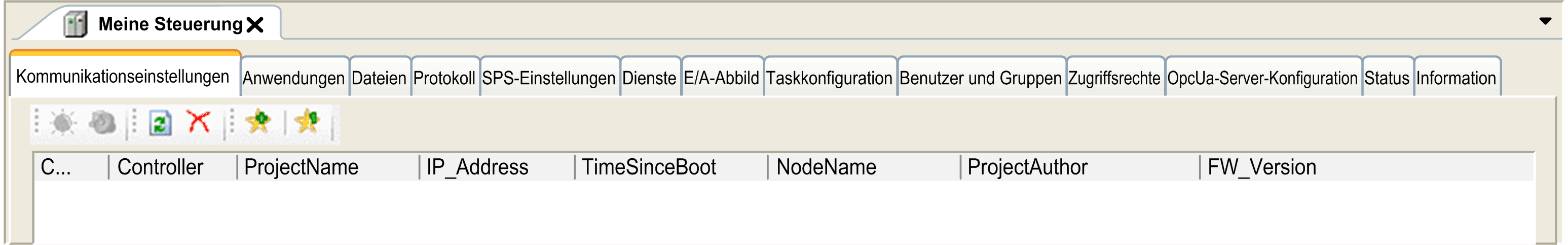

Kommunikationseinstellungen

Ermöglicht dieVerwaltung der Verbindung zwischen PC und Steuerung:

oSuchen einer Steuerung im Netzwerk

oAnzeigen der Liste der verfügbaren Steuerungen, über die Sie eine Verbindung zur ausgewählten Steuerung herstellen und die Anwendung in der Steuerung verwalten können.

oPhysisches Erkennen der Steuerung vom Geräteeditor aus

oÄndern der Kommunikationseinstellungen der Steuerung

Die Steuerungsliste wird je nach den Kommunikationseinstellungen über NetManage oder über den aktiven Pfad erkannt. Um auf die Kommunikationseinstellungen zuzugreifen, klicken Sie in der Menüleiste auf Projekt > Projekteinstellungen.... Weitere Informationen finden Sie im EcoStruxure Machine Expert - Programmierhandbuch (Kommunikationseinstellungen).

Nur Online-Modus

Anwendungen

Zeigt die auf der Steuerung ausgeführte Anwendung an und ermöglicht das Entfernen der Anwendung aus der Steuerung.

Nur Online-Modus

Dateien

Dateiverwaltung zwischen PC und Steuerung.

Auf dieser Registerkarte kann nur jeweils ein Logic-Controller-Datenträger angezeigt werden. Wenn eine SD-Karte eingelegt wird, wird unter "Dateien" der Inhalt der SD-Karte angezeigt. Anderenfalls wird auf dieser Registerkarte der Inhalt des Verzeichnisses /usr des internen Flash-Speichers der Steuerung angezeigt.

Nur Online-Modus

Protokoll

Anzeigen der Protokolldatei der Steuerung.

Nur Online-Modus

SPS-Einstellungen

Konfiguration von:

oAnwendungsname

oE/A-Verhalten bei Stopp

oBuszyklus-Optionen

–

Dienste

Hier können Sie die Online-Dienste der Steuerung konfigurieren (RTC, Geräteidentifizierung).

Nur Online-Modus

E/A-Abbild

Abbildung der Eingangs- und Ausgangskanäle eines E/A-Objekts auf Projekt- (Anwendungs-)variablen.

–

Taskkonfiguration

Zeigt einer Liste der E/As und deren Zuordnung zu Tasks an.

Erst nach Kompilierung

Benutzer und Gruppen

Die Registerkarte Benutzer und Gruppen steht für Geräte zur Verfügung, die die Online-Benutzerverwaltung unterstützen. Hier können Sie Benutzer und Zugriffsgruppen einrichten und ihnen Zugriffsrechte zuweisen, um den Zugriff auf EcoStruxure Machine Expert-Projekte und -Geräte im Online-Modus zu steuern.

Weitere Informationen finden Sie im EcoStruxure Machine Expert - Programmierhandbuch.

–

OpcUa-Server-Konfiguration

Zeigt das Fenster UpcUa-Server-Konfiguration an.

–

Zugriffsrechte

Die Registerkarte Zugriffsrechte steht für Geräte zur Verfügung, die die Online-Benutzerverwaltung unterstützen. Mithilfe dieser Ansicht können aktuell definierten Benutzergruppen bestimmte Rechte erlaubt oder verboten werden, das bedeutet, die Definition der Zugriffsrechte für Benutzer auf Dateien oder Objekte (z. B. eine Anwendung) auf der Steuerung während der Laufzeit.

Weitere Informationen finden Sie im EcoStruxure Machine Expert - Programmierhandbuch.

–

Status

Keine Informationen bereitgestellt.

–

Information

Zeigt allgemeine Informationen zum Gerät an (Name, Beschreibung, Hersteller, Version, Bild).

–
