Maximale Hardwarekonfiguration
Der M251 Logic Controller ist ein Steuerungssystem, das eine skalierbare Lösung mit optimierten Konfigurationen und erweiterbarer Architektur bereitstellt.
Prinzip der lokalen und dezentralen Konfiguration

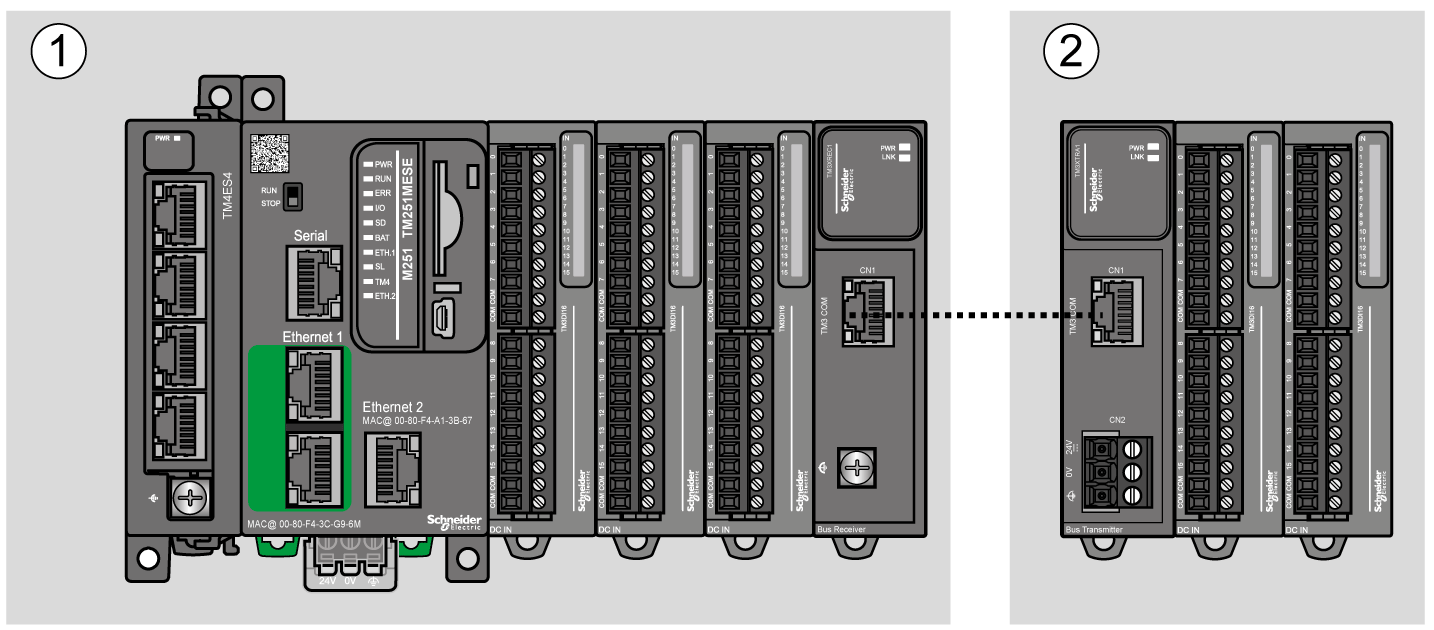

Die folgende Abbildung definiert die lokale und dezentrale Konfiguration:
(1) Lokale Konfiguration
(2) Dezentrale Konfiguration
M251 Logic Controller-Architektur bei lokaler Konfiguration
Eine optimierte lokale Konfiguration und Flexibilität werden durch den Verband folgender Komponenten erreicht:
oM251 Logic Controller
oTM4-Erweiterungsmodule
oTM3-Erweiterungsmodule
oTM2-Erweiterungsmodule
Die Architektur der M251 Logic Controller-Konfiguration ist von den Anforderungen der jeweiligen Anwendung abhängig.

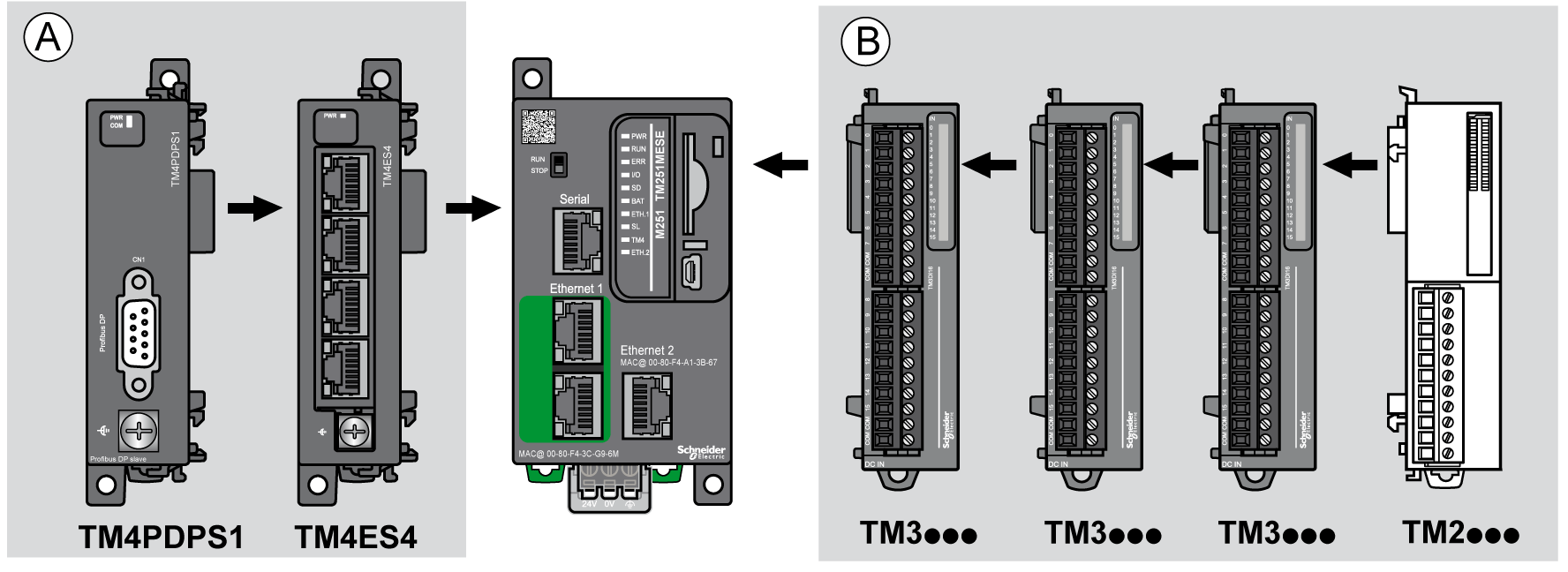

Die folgende Abbildung zeigt die Komponenten einer lokalen Konfiguration:
(A) Erweiterungsmodule (maximal 3)
(B) Erweiterungsmodule (maximal 7)

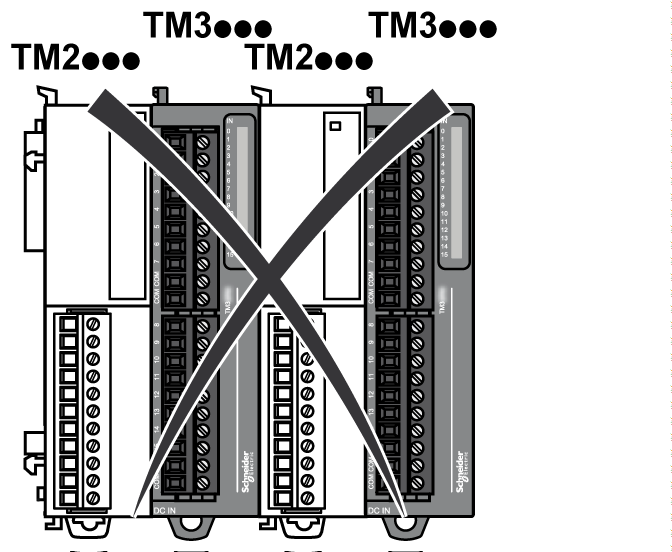

HINWEIS: Die im Folgenden gezeigte Installation eines TM2-Moduls hinter einem TM3-Modul ist unzulässig:
M251 Logic Controller-Architektur bei dezentraler Konfiguration
Eine optimierte dezentrale Konfiguration und Flexibilität werden durch den Verband folgender Komponenten erreicht:
oM251 Logic Controller
oTM4-Erweiterungsmodule
oTM3-Erweiterungsmodule
oTM3-Sender- und Empfängermodule
Die Architektur der M251 Logic Controller-Konfiguration ist von den Anforderungen der jeweiligen Anwendung abhängig.
HINWEIS: TM2-Module dürfen nicht in Konfigurationen verwendet werden, in denen TM3-Sender- und -Empfängermodule enthalten sind.

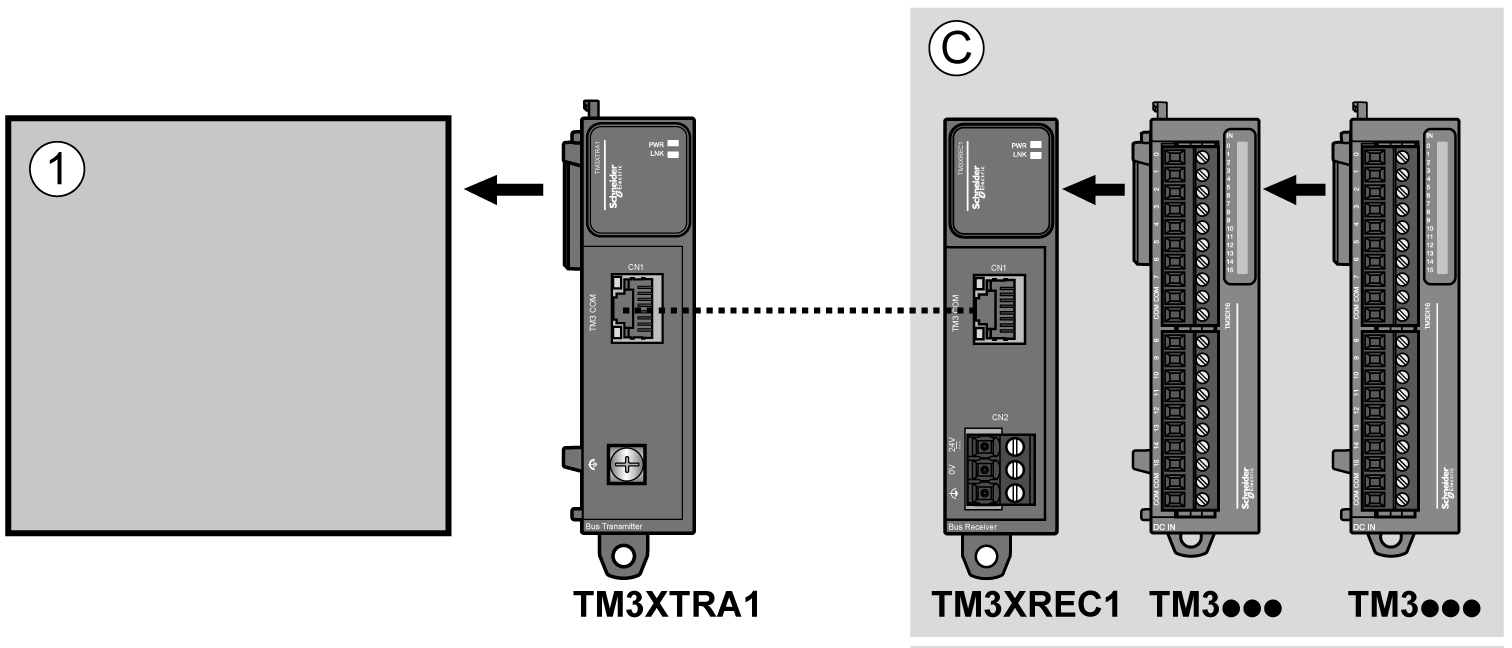

Die folgende Abbildung zeigt die Komponenten einer dezentralen Konfiguration:
(1) Logic Controller und Module
(C) TM3-Erweiterungsmodule (maximal 7)
Die folgende Tabelle zeigt die maximal unterstützte Konfiguration:
|
Referenzen |
Maximum |
Konfigurationstyp |
|
|---|---|---|---|
|
TM251•••• |
7 TM3/TM2-Erweiterungsmodule |
Lokal |
|
|
TM251•••• |
3 Erweiterungsmodule TM4 |
Lokal |
|
|
TM3XREC1 |
7 TM3-Erweiterungsmodule |
Dezentral |
|
|
HINWEIS: TM3-Sender- und -Empfängermodule werden in der maximalen Anzahl der Erweiterungsmodule nicht berücksichtigt. |
|||
HINWEIS: Die Konfiguration mit TM4-, TM3- und TM2-Erweiterungsmodulen wird von EcoStruxure Machine Expert-Software im Fenster Konfiguration bestätigt.
HINWEIS: In einigen Umgebungen kann eine maximale Konfiguration, die aus Modulen mit hohem Stromverbrauch besteht, in Verbindung mit der maximal zulässigen Entfernung zwischen den TM3-Sender- und -Empfängermodulen zu Buskommunikationsproblemen führen, obwohl die Software EcoStruxure Machine Expert diese Konfiguration zulässt. In diesem Fall müssen Sie den Stromverbrauch der für die Konfiguration ausgewählten Module sowie den für Ihre Anwendung erforderlichen Kabelmindestabstand analysieren und versuchen, Ihre Auswahl zu optimieren.
