Halten Sie sich bei der Handhabung von SD-Karten an die nachstehenden Anweisungen, um die Beschädigung der karteninternen Daten oder eine Funktionsstörung der SD-Karte zu vermeiden:
|
HINWEIS |
|
VERLUST VON ANWENDUNGSDATEN |
|
oLagern Sie die SD-Karte nicht an Orten mit statischer Elektrizität oder potenziellen elektromagnetischen Wellen. oSetzen Sie die SD-Karte keiner direkten Sonneneinstrahlung aus und lagern Sie sie nicht in der Nähe von Heizungen oder anderen Orten, an denen hohe Temperaturen auftreten können. oBiegen Sie die SD-Karte nicht. oLassen Sie die SD-Karte nicht fallen oder gegen einen anderen Gegenstand prallen. oSchützen Sie die SD-Karte vor Feuchtigkeit. oBerühren Sie die Anschlüsse der SD-Karte nicht. oZerlegen oder modifizieren Sie die SD-Karte nicht. oVerwenden Sie ausschließlich FAT- oder FAT32-formatierte SD-Karten. |
|
Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben. |
Der M251 Logic Controller erkennt keine SD-Karten mit NTFS-Format. Formatieren Sie die SD-Karte auf Ihrem Computer mit FAT oder FAT32.
Bei Verwendung des M251 Logic Controllers mit einer SD-Karte ist Folgendes zu beachten, um den Verlust wertvoller Daten zu vermeiden:
oEs kann jederzeit zu einem unbeabsichtigten Datenverlust kommen. Verloren gegangene Daten können nicht wiederhergestellt werden.
oWenn Sie die SD-Karte gewaltsam herausziehen, können die darauf gespeicherten Daten beschädigt werden.
oDie Entnahme einer SD-Karte, auf die gerade zugegriffen wird, kann die Beschädigung der SD-Karte oder der enthaltenen Daten zur Folge haben.
oWenn die SD-Karte beim Einführen in die Steuerung nicht ordnungsgemäß positioniert wird, kann es zu einer Beschädigung der Daten auf der Karte und in der Steuerung kommen.
|
HINWEIS |
|
VERLUST VON ANWENDUNGSDATEN |
|
oSichern Sie die Daten auf der SD-Karte regelmäßig. oWährend des Zugriffs auf eine SD-Karte darf die Steuerung weder von der Spannungszufuhr getrennt noch zurückgesetzt werden, und die SD-Karte darf nicht eingeführt oder entfernt werden. |
|
Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben. |

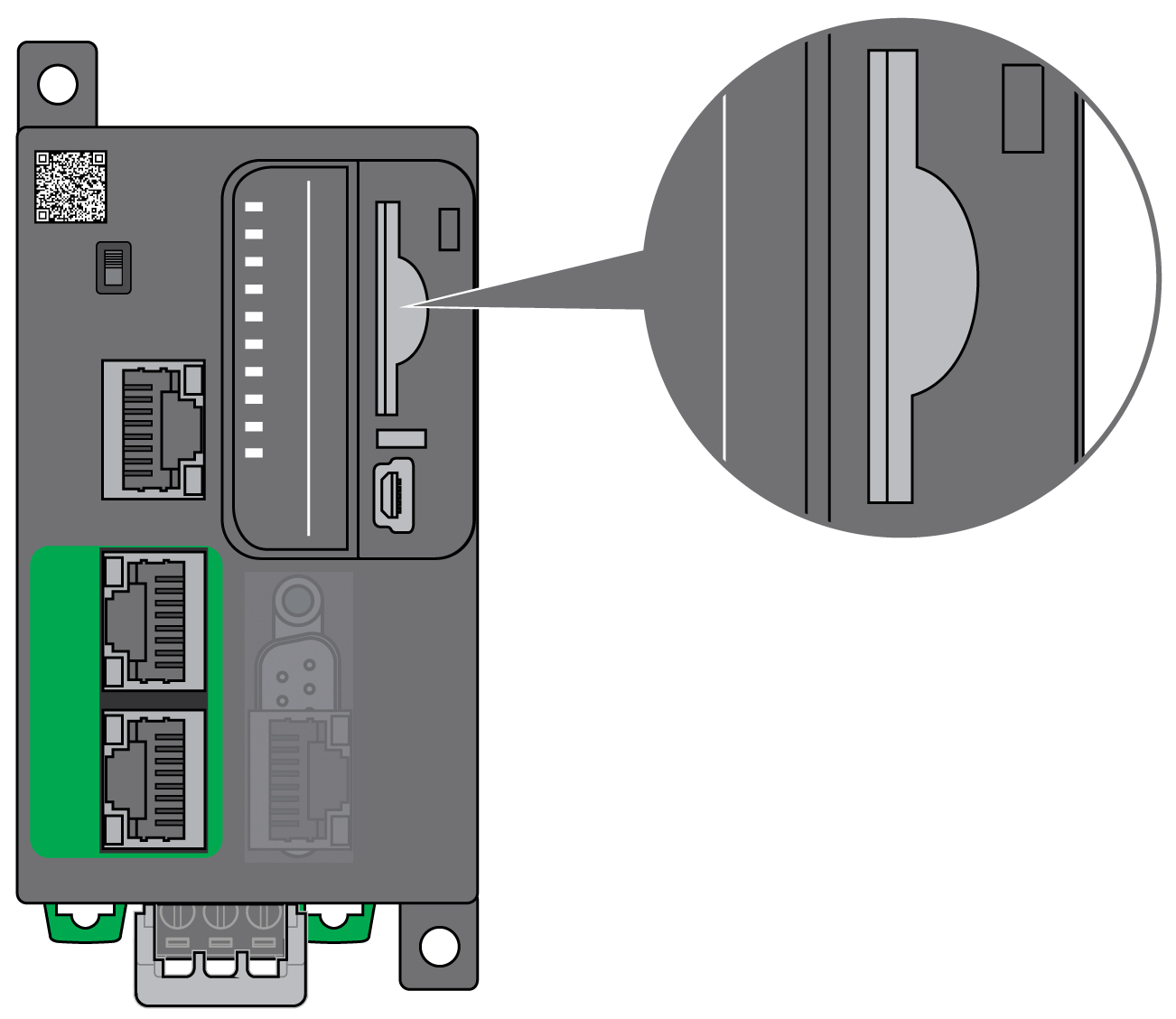

Die folgende Abbildung zeigt den SD-Kartensteckplatz:

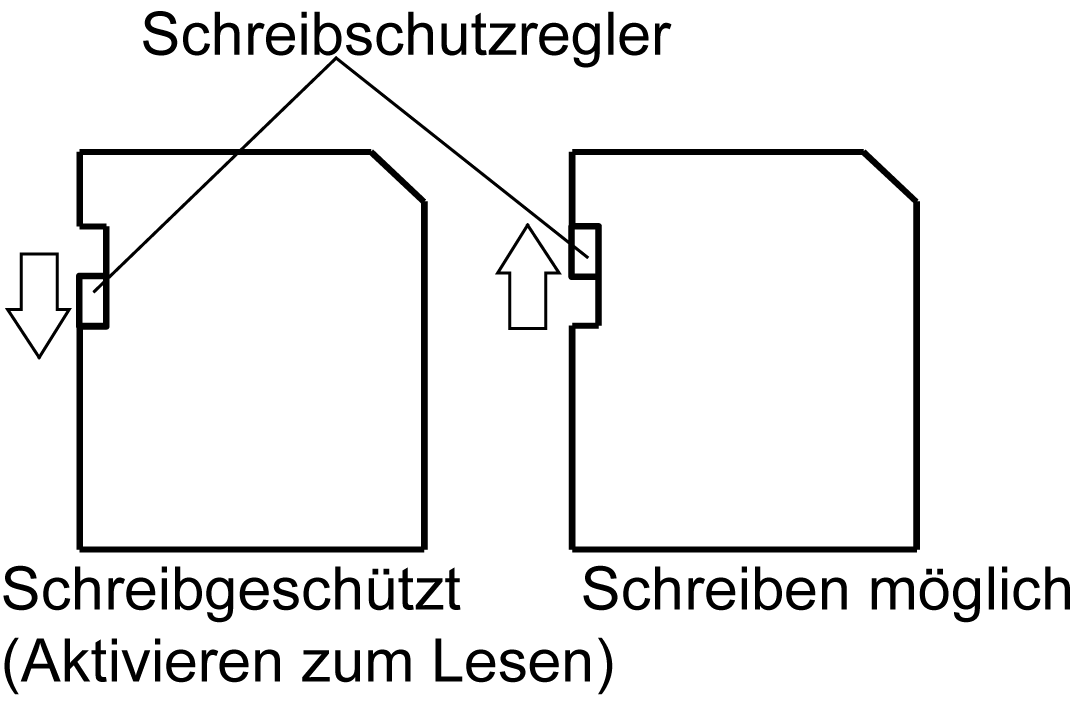

Mit dem Schreibschutzschieber können Sie Schreibvorgänge auf der SD-Karte unterbinden. Drücken Sie den Schieber wie in der Abbildung nach oben, um den Schreibschutz aufzuheben und Schreibvorgänge auf der SD-Karte zuzulassen. Vor der Verwendung einer SD-Karte sollten Sie sich die Anweisungen des Herstellers durchlesen.
|
Schritt |
Aktion |
|---|---|
|
1 |

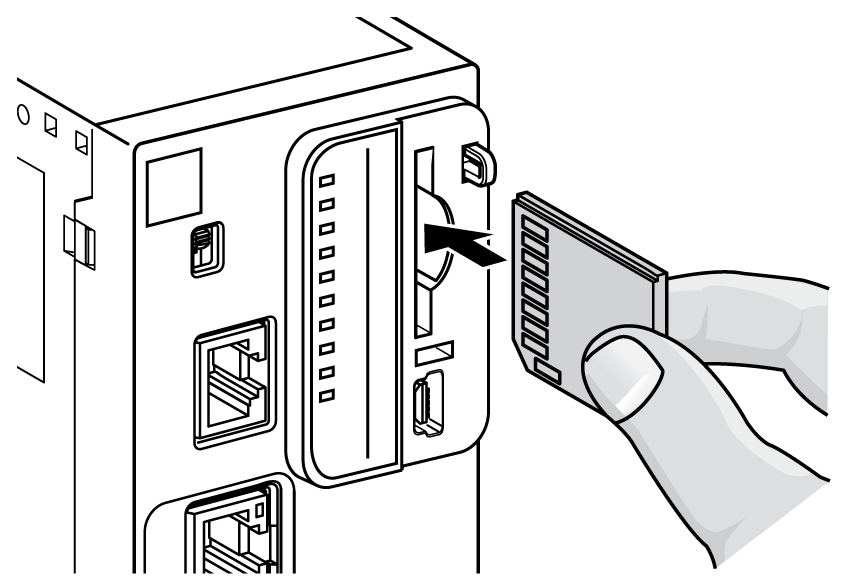

Schieben Sie die SD-Karte in den dafür vorgesehenen SD-Kartensteckplatz ein:
|
|
2 |

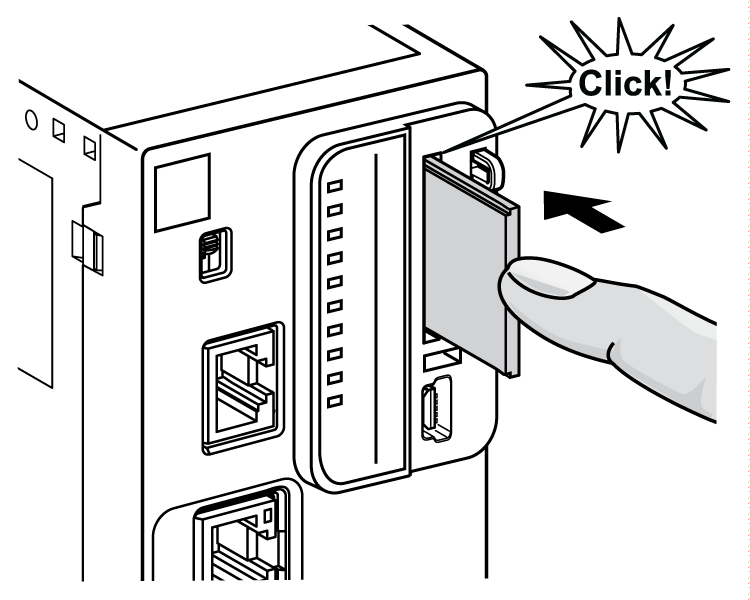

Drücken Sie die Karte nach innen, bis ein Klicken zu hören ist:
|
Merkmale des SK-Kartensteckplatzes
|
Aspekt |
Kenndaten |
Beschreibung |
|---|---|---|
|
Unterstützter Typ |
Standardkapazität |
SD (SDSC) |
|
Hohe Kapazität |
SDHC |
|
|
Globaler Speicher |
Größe |
16 GB max. |
|
Kenndaten |
Beschreibung |
|---|---|
|
Unterstützte Entnahmevorgänge |
Mindestens 1000 Male |
|
Dauer der Dateispeicherung |
10 Jahre bei 25 °C (77 °F) |
|
Flash-Speichertyp |
SLC NAND |
|
Speichergröße |
256 MB |
|
Betriebstemperatur |
–10 bis +85 °C (14 bis 185 °F) |
|
Lagertemperatur |
-25… +85°C (-13...185 °F) |
|
Relative Feuchtigkeit |
Max. 95 %, nicht kondensierend |
|
Schreib-/Löschzyklen |
ca. 3.000.000 |
HINWEIS: TMASD1 wurde umfassenden Tests in Verbindung mit der Steuerung unterzogen. Für andere im Handel erhältliche Karten wenden Sie sich bitte an Ihren örtlichen Handelsvertreter.
HINWEIS: Die SD-Karte kann direkt mit Ihrem PC verwendet werden.
