Das TM5SPS3-Schnittstellen-Stromverteilermodul besteht aus zwei dedizierten elektrischen Stromkreisen:
o24-VDC-Hauptspannungsversorgung, die die Elektronik des Feldbusschnittstellen-Moduls versorgt und unabhängige Energie für den TM5-Leistungsbus erzeugt, der die Erweiterungsmodule versorgt.
o24-VDC-E/A-Leistungssegment, das Folgendes versorgt:
- die Erweiterungsmodule
- mit den Erweiterungsmodulen verbundene Sensoren und Stellglieder
- mit den gemeinsamen Verteilermodule (CDM, Common Distribution Modules) verbundene externe Geräte
Die nachstehende Tabelle enthält die wichtigsten Kenndaten des TM5SPS3s :
|
Hauptmerkmale |
|
|---|---|
|
Im 24-VDC-E/A-Leistungssegment maximal bereitgestellter Strom |
10.000 mA |
|
Vom TM5-Leistungsbus erzeugt |
750 mA |
Die folgende Abbildung und Tabelle enthalten die Bestellreferenzen der Komponenten zur Erstellung einer TM5-Feldbusschnittstelle mit dem TM5SPS3 IPDM:
|
Nummer |
Referenz |
Beschreibung |
Farbe |
|---|---|---|---|
|
1 |
TM5ACBN1 |
Busbasis für Feldbusschnittstellen-Modul und Schnittstellen-Stromverteilermodul IPDM |
Weiß |
|
2 |
TM5NS31 |
Sercos-Busschnittstellen-Modul |
Weiß |
|
TM5NCO1 |
Weiß |
||
|
3 |
TM5SPS3 |
Grau |
|
|
4 |
TM5ACTB12PS |
Klemmenleiste für PDM, IPDM und elektronisches Empfängermodul |
Grau |
HINWEIS: Weitere Informationen finden Sie unter TM5-Busbasen und -Klemmenleisten.

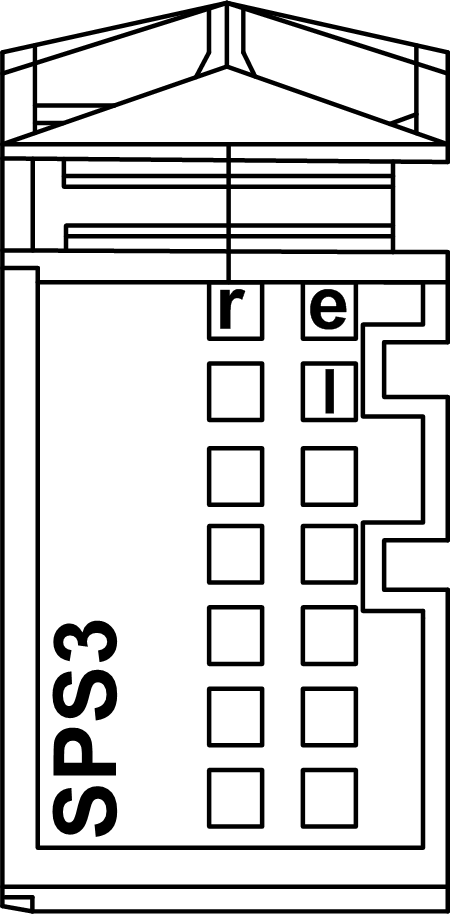

In der folgenden Tabelle werden die Status-LEDs am TM5SPS3 IPDM beschrieben:
|
LED |
Farbe |
Status |
Beschreibung |
|---|---|---|---|
|
r |
Grün |
Aus |
Spannungsversorgung nicht angeschlossen |
|
Einmaliges Blinken |
Reset-Zustand |
||
|
Blinkend |
TM5-Erweiterungsbus im Anlaufzustand |
||
|
Ein |
RUN-Zustand |
||
|
e- |
Rot |
Aus |
OK oder Modul nicht angeschlossen |
|
Zweimaliges Blinken |
Zeigt einen der folgenden Zustände an: oVersorgung des 24-VDC-E/A-Leistungssegments über externe Spannungsversorgung(en) zu niedrig oVersorgung des TM5-Leistungsbusses über externe Spannungsversorgung(en) zu niedrig |
||
|
e+r |
Leuchten Rot / Einmaliges Blinken Grün |
Ungültige Firmware |
|
|
l |
Rot |
Aus |
Die Spannungsversorgung des TM5-Schnittstellen-Stromverteilermoduls liegt im zulässigen Bereich. |
|
Ein |
Die Spannungsversorgung des TM5-Schnittstellen-Stromverteilermoduls ist unzureichend. |
||
