Codierung des TM5-Systems

Einführung

Um die Fehlerwahrscheinlichkeit bei Montage- und Wartungsarbeiten zu reduzieren, kann die Zuordnung zwischen den Klemmenleisten und den Elektronikmodulen codiert werden.

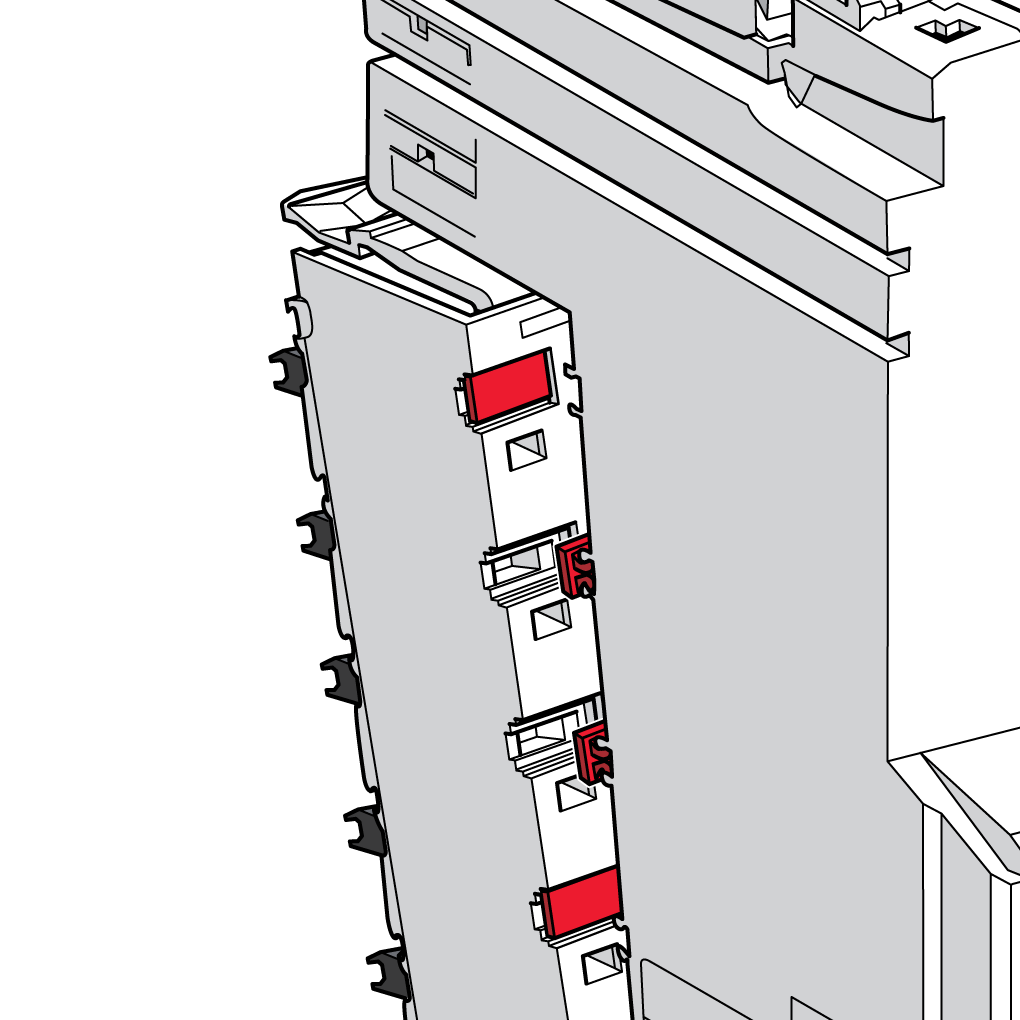

Die nachstehende Abbildung illustriert eine Codierung des Elektronikmoduls und der Klemmenleiste:






Zur Codierung der Klemmenleiste und des Elektronikmoduls benötigen Sie Etiketten und das Etikettierungswerkzeug.

Erstellen eines Codierungsplans

Für das TM5-System können mehrere Codierungspläne verwendet werden. Nachstehend einige Strategien, die Sie nutzen können:

oVerwenden Sie für nebeneinander liegende Module unterschiedliche Codierungen.

oCodieren Sie jeden Slice-Typ (Eingang, Ausgang, digital, analog, 24 VDC, 120 VAC, 240 VAC usw.) mit einem anderen Muster.

oDas Codierungssystem muss eindeutig sein.

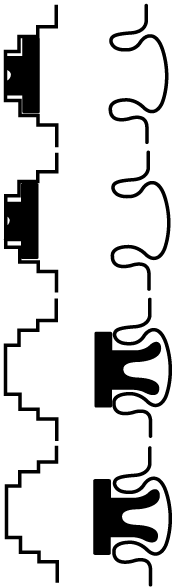

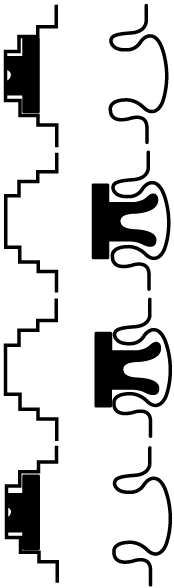

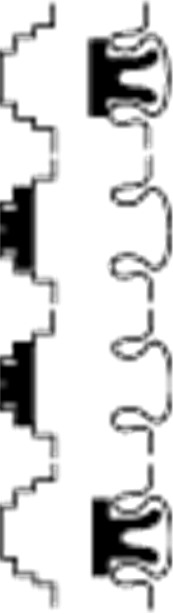

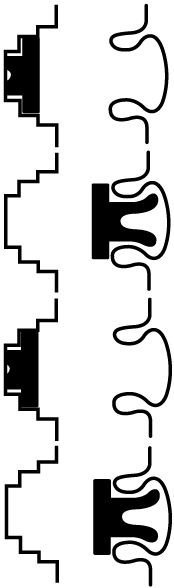

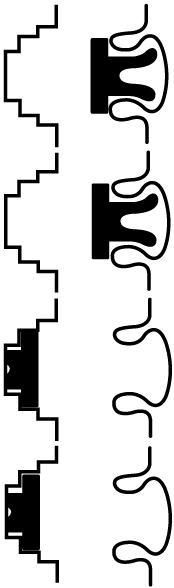

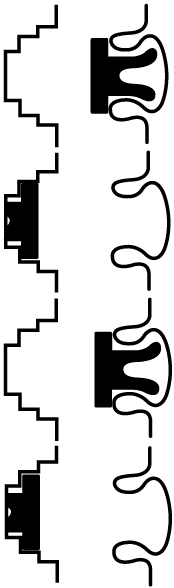

Die folgende Tabelle enthält eindeutige Kombinationen zur Codierung des TM5-Systems:

1

2

3

4

5

6

A

B

A

B

A

B

A

B

A

B

A

B































A   Steckplätze an der Klemmenleiste

B   Steckplätze am Elektronikmodul

G-SE-0002024.1.gif-high.gif stellt einen Elektronikmodulsteckplatz mit einem Etikett dar.

G-SE-0002025.1.gif-high.gif stellt einen Elektronikmodulsteckplatz ohne Etikett dar.

G-SE-0002026.1.gif-high.gif stellt einen Klemmenleistensteckplatz mit einem Etikett dar.

G-SE-0002021.1.gif-high.gif stellt einen Klemmenleistensteckplatz ohne Etikett dar.

Anbringen der Etiketten zur Codierung

Schritt

Aktion



1

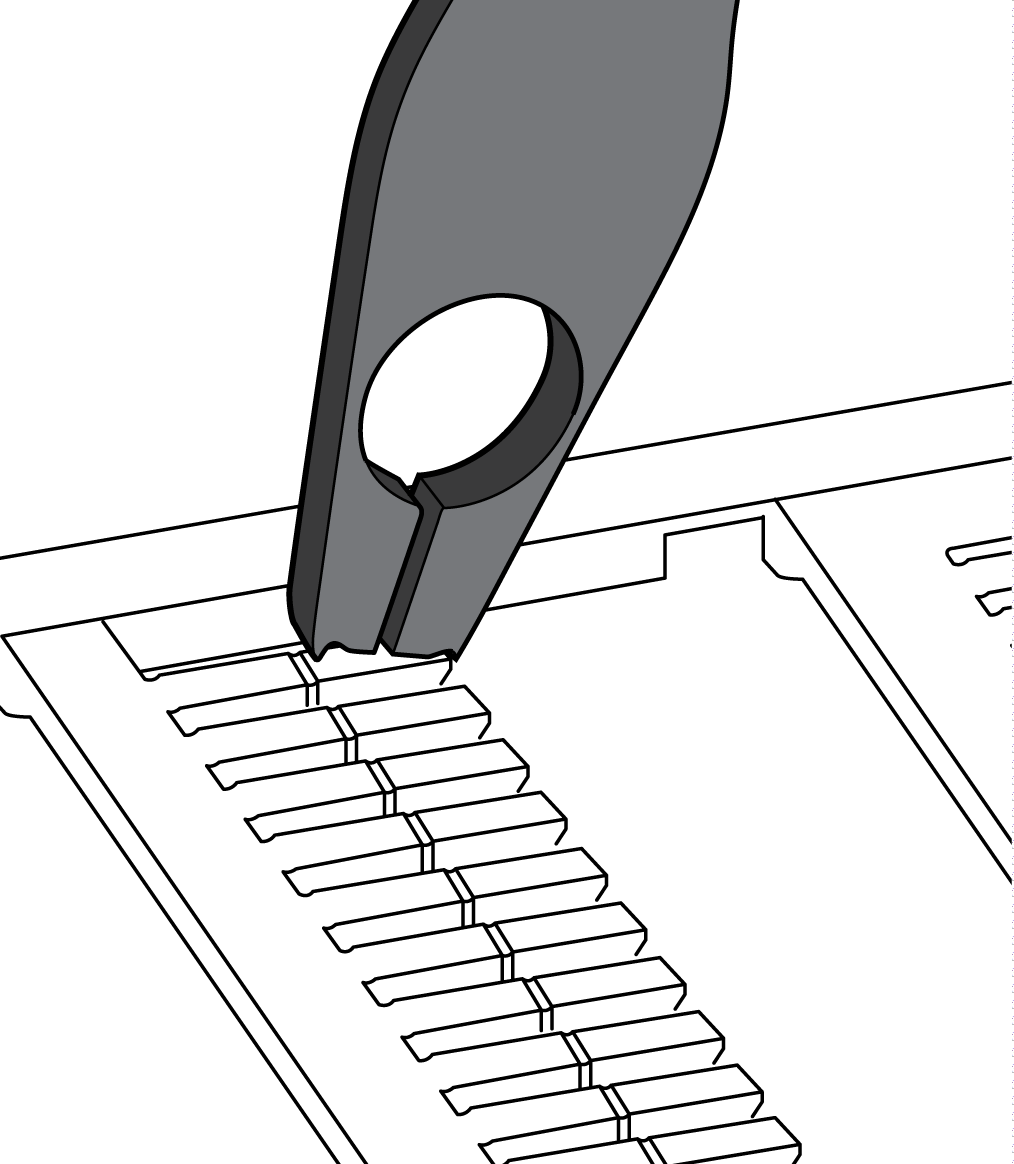

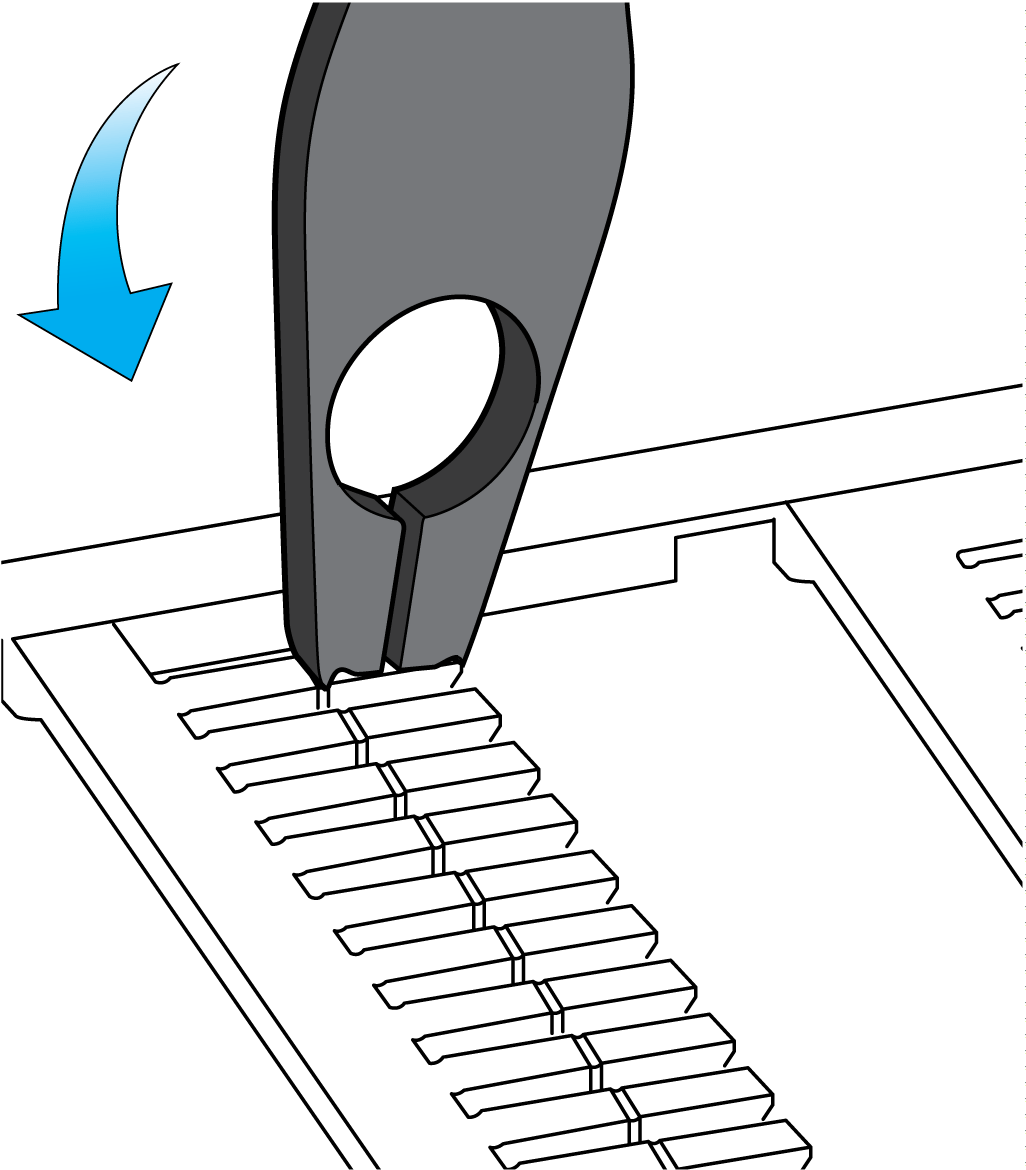

Greifen Sie das gewünschte Etikett mit der Schneide für normale Breite des Etikettierungswerkzeugs.






2

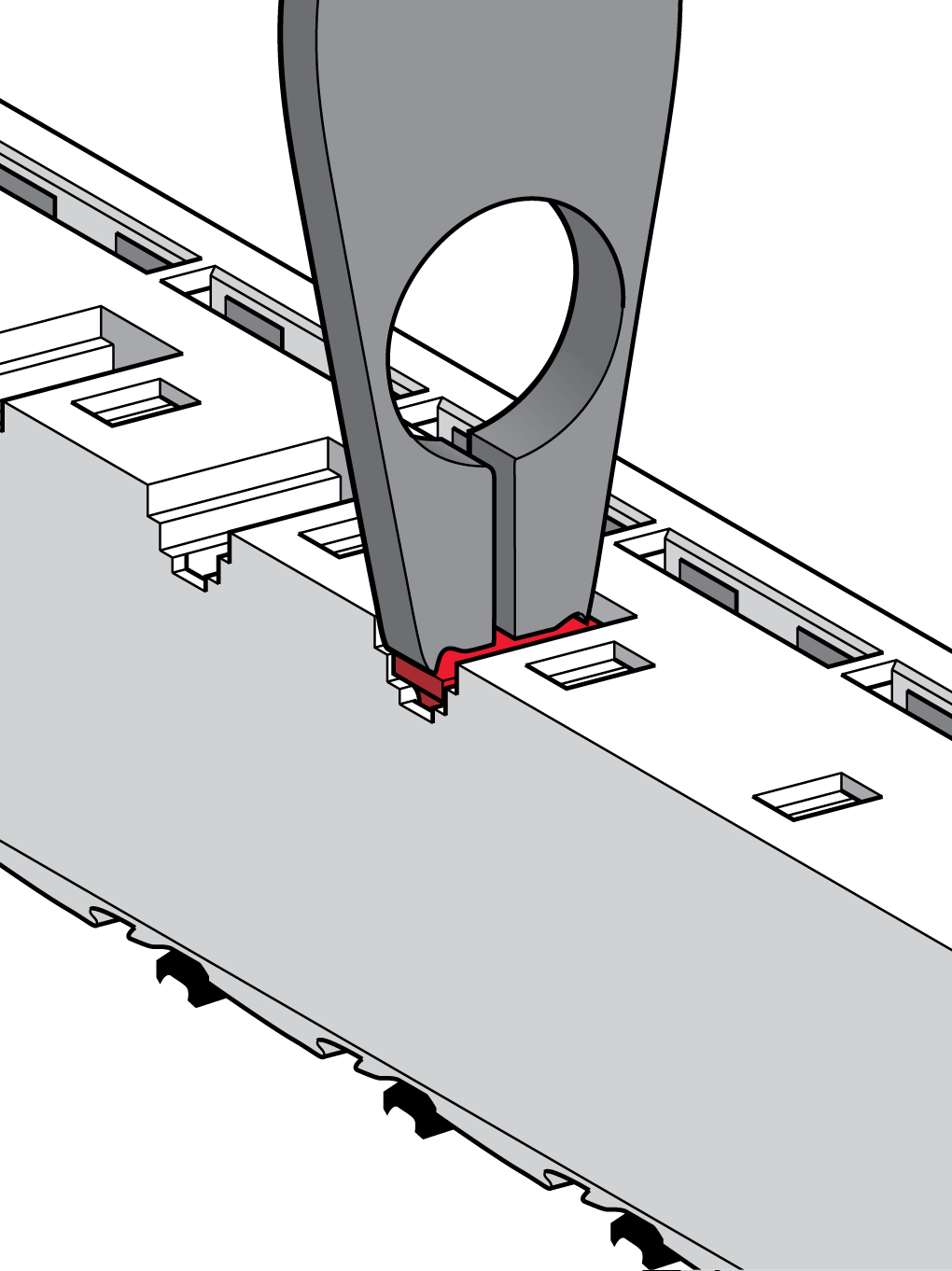

Drücken Sie das Etikettierungswerkzeug nach unten, um das Etikett zu trennen.






3

Zentrieren Sie das Etikett über dem Steckplatz am Elektronikmodul.






4

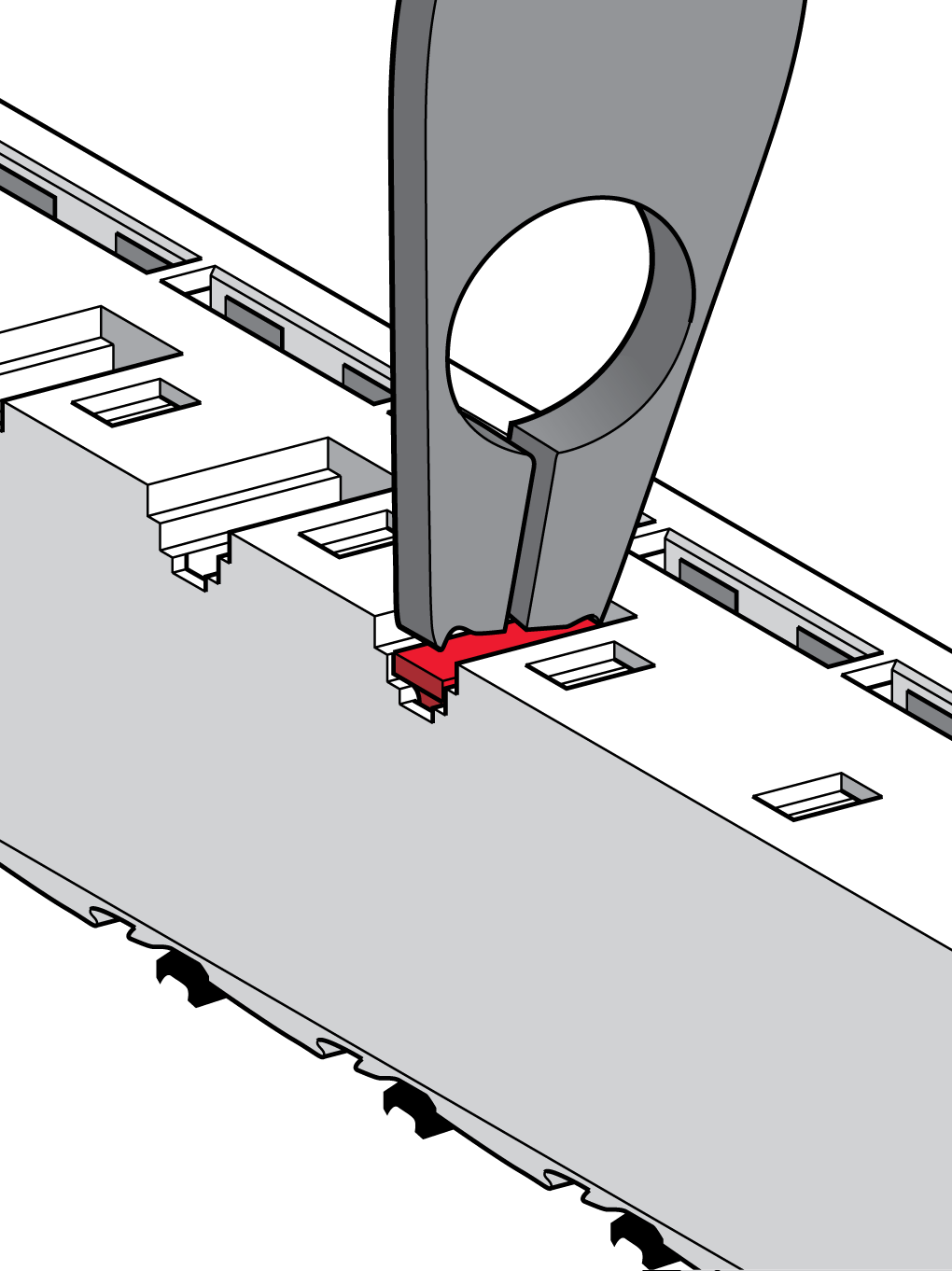

Halten Sie das Etikettierungswerkzeug in einem 90-Grad-Winkel zum Elektronikmodul, und drücken Sie es nach unten, um die Haltefüße des Etiketts in den Steckplatz einzuführen.

HINWEIS: Wiederholen Sie die Schritte 1 und 2, um ein Etikett mit der Schneide für normale Breite des Etikettierungswerkzeugs zu entfernen.

5

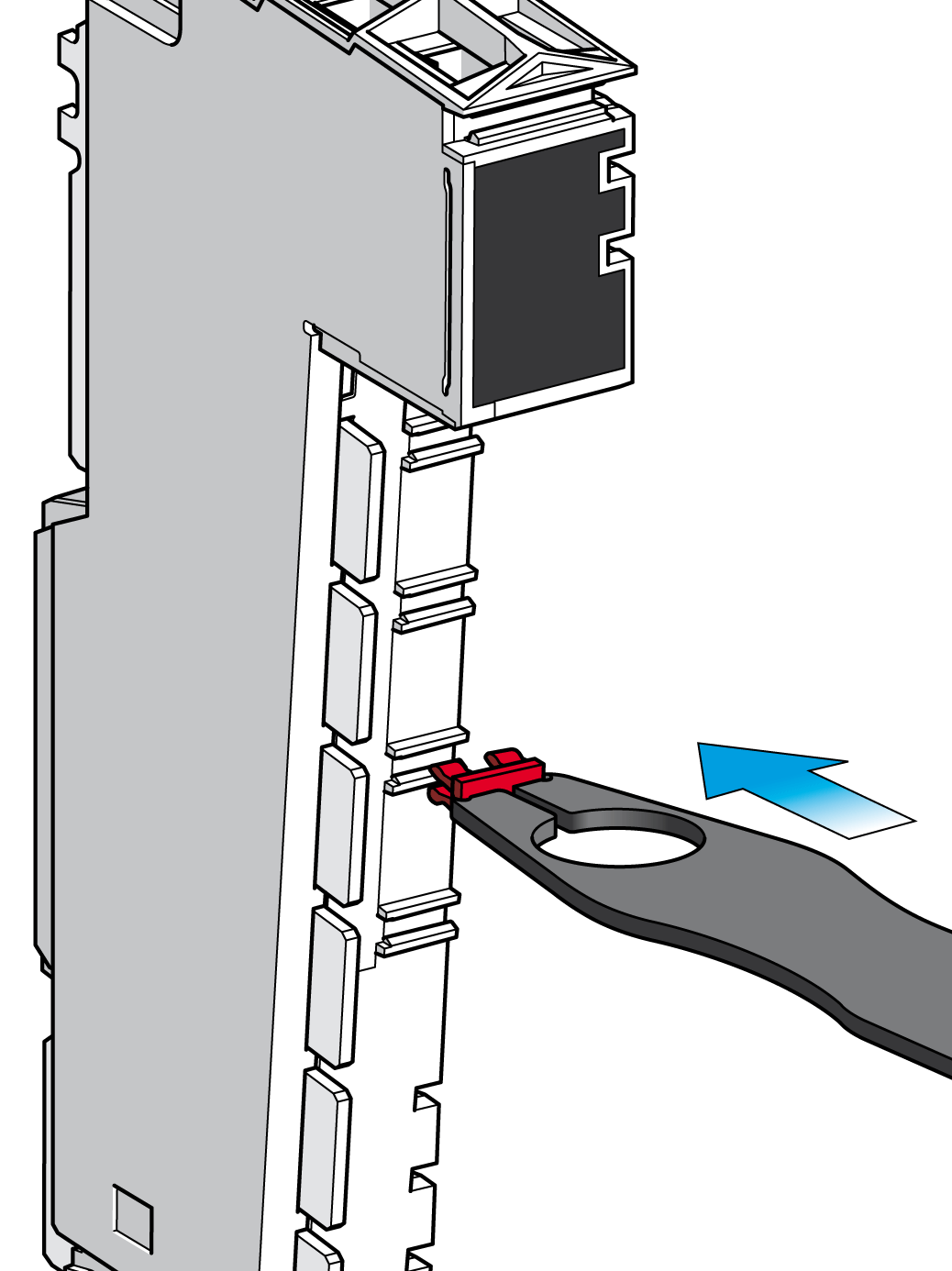

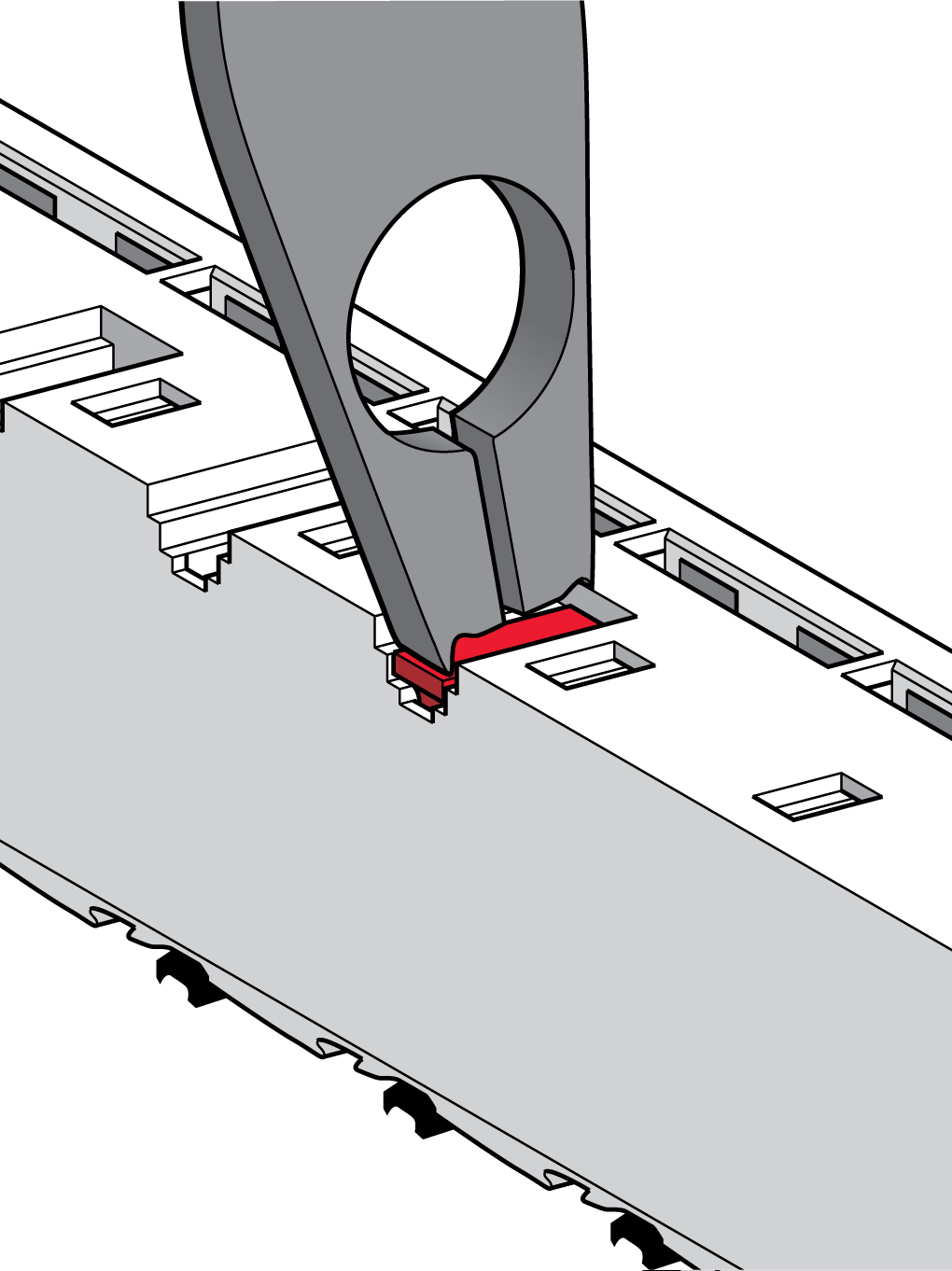

Setzen Sie das Etikett wie in der Abbildung gezeigt in den Steckplatz an der Rückseite der Klemmenleiste ein.






6

Drücken Sie den linken Haltefuß des Etiketts mithilfe des Etikettierungswerkzeugs in den Steckplatz.






7

Drücken Sie den rechten Haltefuß des Etiketts mithilfe des Etikettierungswerkzeugs in den Steckplatz.

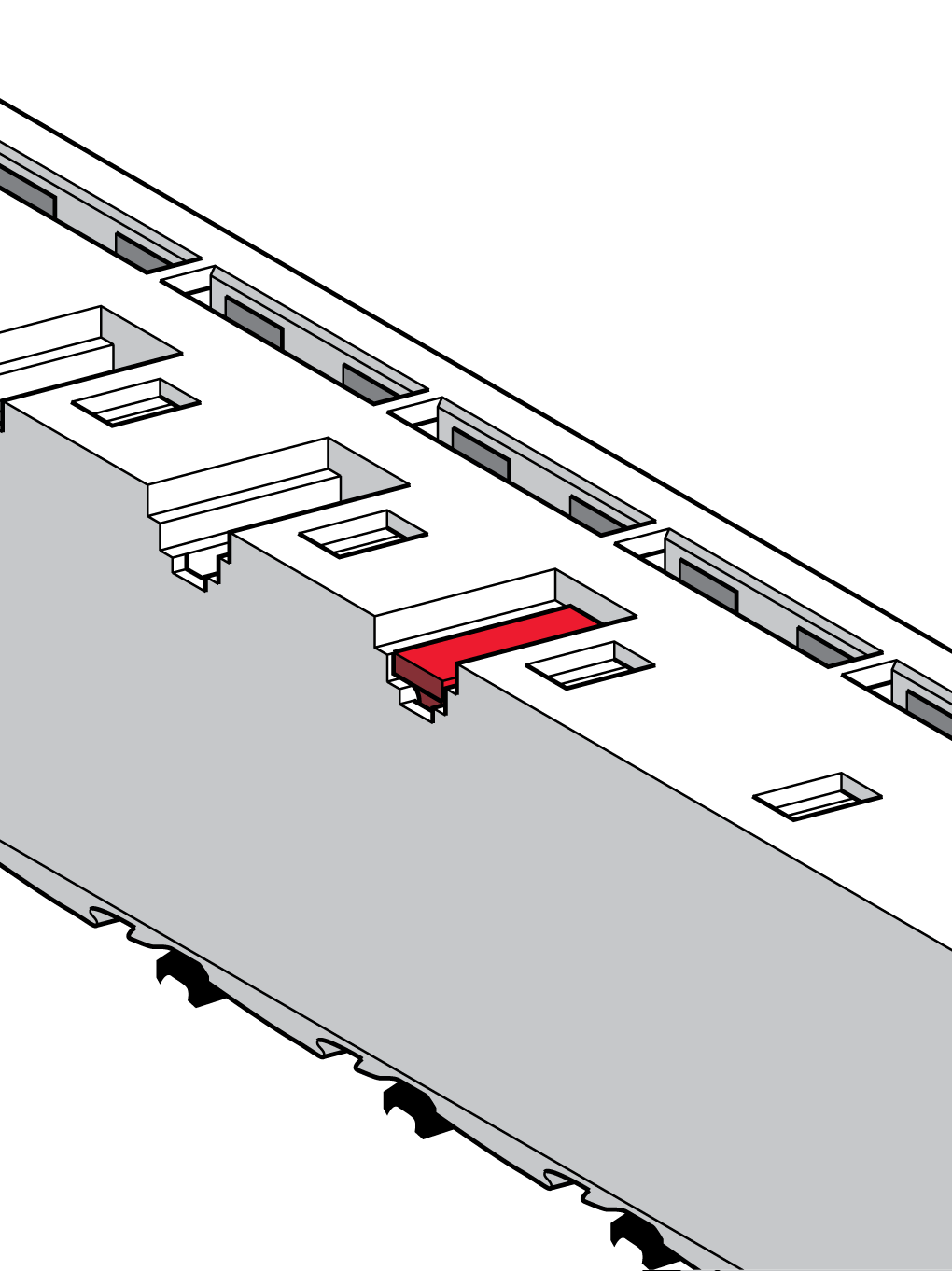

Ergebnis: Eingesetztes Etikett zur Klemmencodierung.
