Legen Sie in der EcoStruxure Machine Expert-Software zuerst ein neues Projekt an oder öffnen Sie ein bereits vorhandenes Projekt.
Im Programmierhandbuch für EcoStruxure Machine Expert finden Sie weitere Informationen zu folgenden Themen:
oHinzufügen einer Steuerung zu Ihrem Projekt
oHinzufügen von Erweiterungsmodulen zu einer Steuerung
oErsetzen einer vorhandenen Steuerung
oKonvertieren einer Steuerung in ein anderes, aber kompatibles Gerät

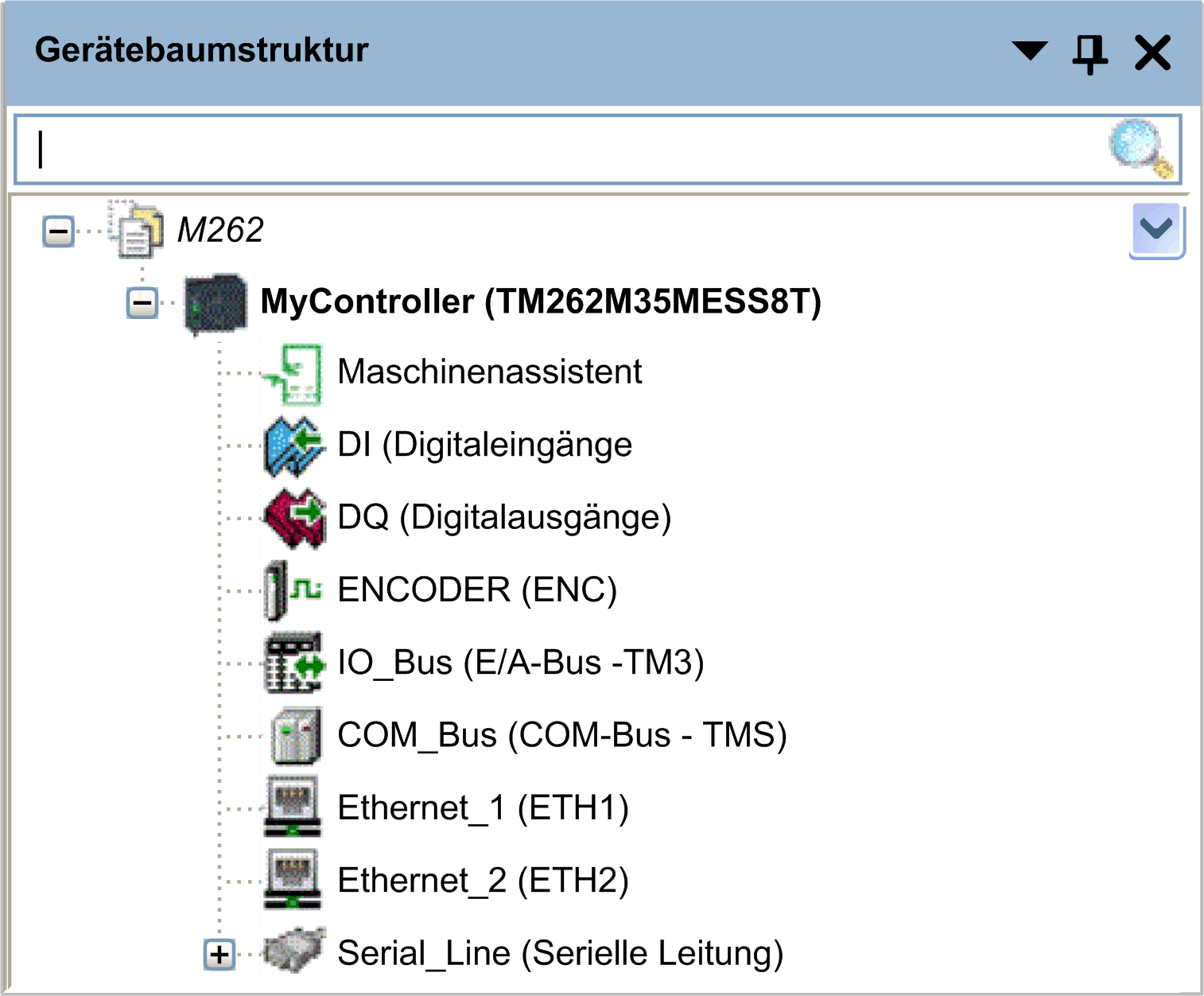

Die Gerätebaumstruktur zeigt eine strukturierte Ansicht der aktuellen Hardwarekonfiguration. Wenn Sie in Ihrem Projekt eine Steuerung hinzufügen, werden je nach den von der Steuerung bereitgestellten Funktionen in der Gerätebaumstruktur mehrere Knoten hinzugefügt.
|
Element |
Wird verwendet zur Konfiguration von... |
|---|---|
|
Machine Assistant |
Geräteerkennung und -konfiguration |
|
DI |
Integrierte Digitaleingänge der Steuerung |
|
DQ |
Integrierte Digitalausgänge der Steuerung |
|
ENCODER |
Inkremental- oder SSI-Geberschnittstelle der Steuerung |
|
IO_Bus |
An die Steueung angeschlossene Erweiterungsmodule |
|
COM_Bus |
An die Steuerung angeschlossene Kommunikationsmodule |
|
Ethernet_1 |
Integriertes Ethernet vorgesehen für Motion Bus Sercos auf TM262M•, vorgesehen für Geräte auf TM262L•. |
|
Ethernet_2 |
Integrierte Ethernet-Kommunikation |
|
Serial_Line |
SL-Kommunikationsschnittstelle |
In der Anwendungsbaumstruktur können Sie projektspezifische Anwendungen sowie globale Anwendungen, POUs und Tasks verwalten.
In der Tools-Baumstruktur können Sie den HMI-Abschnitt Ihres Projekts konfigurieren und Bibliotheken verwalten.
In der Tools-Baumstruktur können Sie folgende Aktionen durchführen:
oKonfigurieren des HMI-Teils eines Projekts
oZugreifen auf das Tool Bibliotheksverwalter
oZugreifen auf das Tool Meldungslogger
