Die Neuzuordnungstabelle ermöglicht eine für den Austausch zwischen Steuerung und anderen Geräten optimierte Organisation der Daten, indem nicht aufeinander folgende Daten in aufeinander folgende, lokalisierte Register umgruppiert werden, auf die über Modbus zugegriffen werden kann.
HINWEIS: Eine Neuzuordnungstabelle wird als Objekt betrachtet. Für eine gegebene Steuerung kann nur eine Neuzuordnungstabelle hinzugefügt werden.
Beschreibung der Neuzuordnungstabelle
In dieser Tabelle wird die Anordnung der Neuzuordnungstabelle beschrieben:
|
Register |
Beschreibung |
|---|---|
|
60200...61999 |
Dynamischer Speicherbereich: Neuzuordnungstabelle lesen Die %MW-Register werden bei jedem Zyklus aus den Variablen gelesen. |
|
62200...63999 |
Dynamischer Speicherbereich: Neuzuordnungstabelle schreiben Die %MW-Register werden bei jedem Zyklus in die Variablen kopiert. |
Weitere Informationen finden Sie im M262-Systembibliothekshandbuch.
Hinzufügen einer Neuzuordnungstabelle
|
Schritt |
Aktion |
|---|---|
|
1 |
Wählen Sie auf der Registerkarte Anwendungsbaumstruktur den Knoten Anwendung aus. |
|
2 |
Klicken Sie auf die rechte Maustaste. |
|
3 |
Klicken Sie auf Objekte > Neuzuordnungstabelle. Ergebnis:Das Fenster Neuzuordnungstabelle hinzufügen wird angezeigt. |
|
4 |
Klicken Sie auf Hinzufügen. Ergebnis: Die neue Neuzuordnungstabelle wird erstellt und initialisiert. HINWEIS: Da die Neuzuordnungstabelle für die Steuerung eindeutig ist, lautet der Name Neuzuordnungstabelle. Der Name kann nicht geändert werden. |
Der Neuzuordnungstabellen-Editor ermöglicht die Organisation Ihrer Variablen in der Neuzuordnungstabelle.

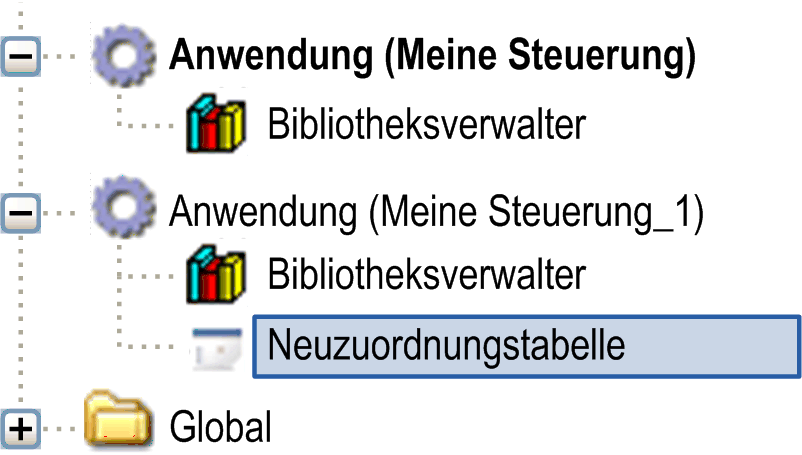

Um auf den Neuzuordnungstabellen-Editor zuzugreifen, doppelklicken Sie auf der Registerkarte Tools-Baumstruktur auf den Knoten Neuzuordnungstabelle:

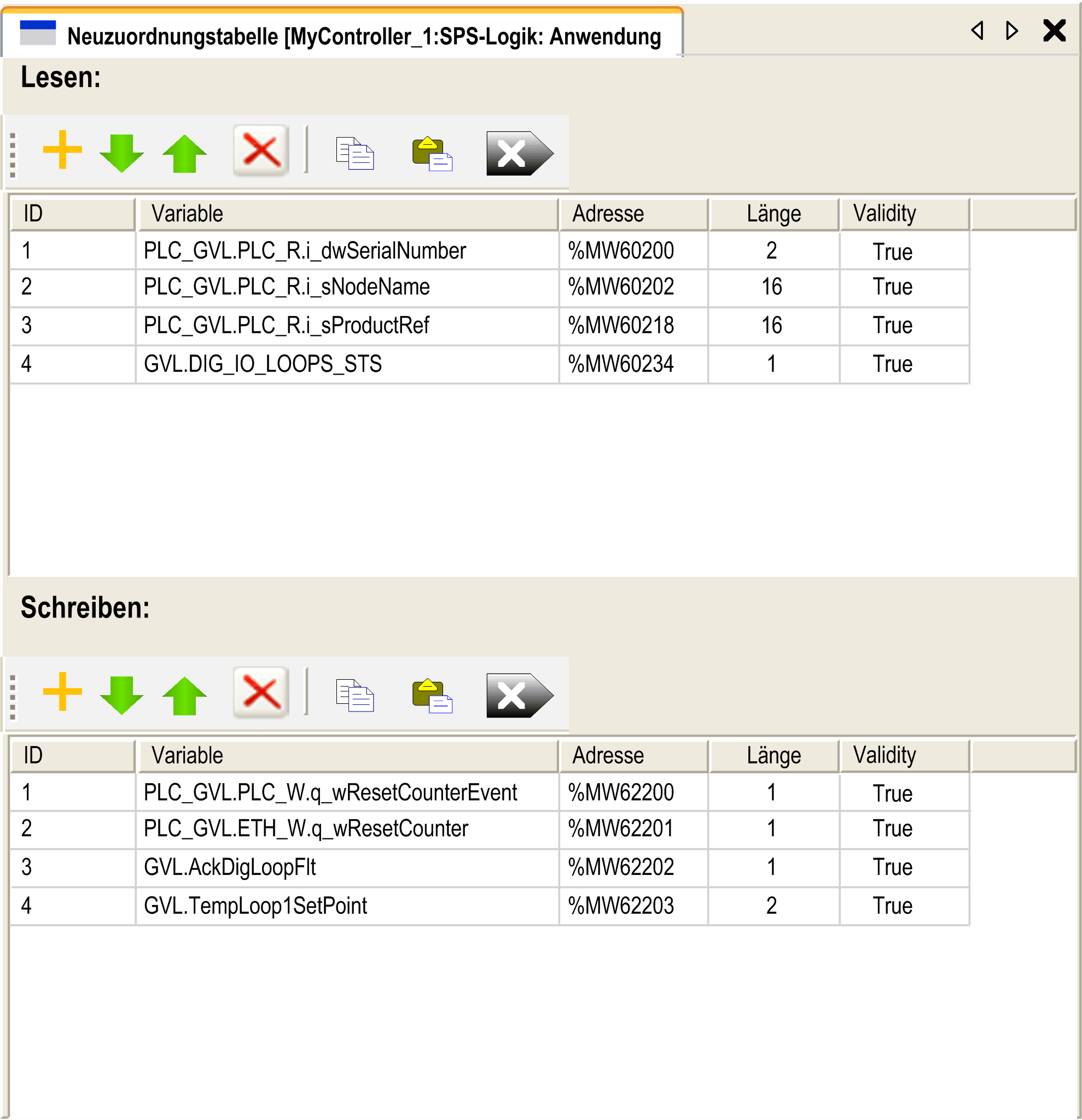

Diese Abbildung beschreibt den Neuzuordnungstabellen-Editor:
|
Symbol |
Element |
Beschreibung |
|---|---|---|
|
|
Neuer Menüpunkt |
Fügt ein Element in der Liste der Systemvariablen hinzu. |
|
|
Nach unten |
Verschiebt das ausgewählte Element der Liste nach unten. |
|
|
Nach oben |
Verschiebt das ausgewählte Element der Liste nach oben. |
|
|
Element löschen |
Entfernt das ausgewählte Element aus der Liste. |
|
|
Kopieren |
Kopiert das in der Liste ausgewählte Element. |
|
|
Einfügen |
Fügt das kopierte Element ein. |
|
|
Leeres Element löschen |
Entfernt alle Elemente aus der Liste, deren Spalte „Variable“ leer ist. |
|
- |
ID |
Automatisch inkrementierte Ganzzahl (kann nicht bearbeitet werden). |
|
- |
Variable |
Name oder vollständiger Pfad einer Variablen (kann bearbeitet werden). |
|
- |
Adresse |
Die Adresse des Systembereichs, an der die Variable gespeichert ist (kann nicht bearbeitet werden). |
|
- |
Länge |
Wortlänge der Variablen. |
|
- |
Validity |
Gibt an, ob die eingegebene Variable gültig ist (nicht bearbeitbar). |
HINWEIS: Wenn eine Variable nach Programmänderungen undefiniert ist, wird der Inhalt der Zelle rot angezeigt, die entsprechende Zelle Gültigkeit ist False und Adresse wird auf -1 gesetzt.
