Die folgende Abbildung zeigt die in TM5/TM7-Konfigurationen verwendeten Stromkabel:
1 IN-Befestigungskabel: zum Anschluss einer externen Spannungsversorgung an einen TM7-Schnittstellen-E/A-Baustein, einen TM7-Stromverteilerbaustein (PDB) oder einen TM7-E/A-Baustein.
2 Verbindungskabel: zur Führung des 24-VDC-E/A-Leistungssegments zwischen zwei TM7-Bausteinen
3 OUT-Befestigungskabel: zur Verbindung eines TM7-Bausteins mit einem anderen Gerät.
|
Länge |
Kurze Beschreibung, Referenz |
|||||
|---|---|---|---|---|---|---|
|
Abzweigkabel |
IN-Befestigungskabel |
OUT-Befestigungskabel |
||||
|
0.3 m (1 ft) |
TCSXCNEMEF03V |
TCSXCNDMDF03V |
– |
– |
– |
– |
|
1 m (3.3 ft) |
TCSXCNEMEF1V |
TCSXCNDMDF1V |
TCSXCNEFNX1V |
TCSXCNDFNX1V |
TCSXCNEXNX1V |
TCSXCNDMNX1V |
|
2 m (6.6 ft) |
TCSXCNEMEF2V |
TCSXCNDMDF2V |
– |
– |
– |
– |
|
3 m (9.8 ft) |
– |
– |
TCSXCNEFNX3V |
TCSXCNDFNX3V |
TCSXCNEXNX3V |
TCSXCNDMNX3V |
|
5 m (16.4 ft) |
TCSXCNEMEF5V |
TCSXCNDMDF5V |
– |
– |
– |
– |
|
10 m (32.8 ft) |
TCSXCNEMEF10V |
TCSXCNDMDF10V |
TCSXCNEFNX10V |
TCSXCNDFNX10V |
TCSXCNEXNX10V |
TCSXCNDMNX10V |
|
15 m (49.2 ft) |
TCSXCNEMEF15V |
TCSXCNDMDF15V |
– |
– |
– |
– |
|
25 m (82 ft) |
– |
– |
TCSXCNEFNX25V |
TCSXCNDFNX25V |
TCSXCNEXNX25V |
TCSXCNDMNX25V |
|
Abmessungen und Anschlussbelegung |
|
|
|
|
|
|
Die folgende Tabelle enthält die Kenndaten der einzelnen Leiter des Kabels:
|
Merkmale |
Kenndaten |
|---|---|
|
Leiterquerschnitt (Durchmesser) |
0,34 mm2 (AWG 22) |
|
Materialisolierung |
Polypropylen (PP) |
|
Kerndurchmesser einschließlich Isolierung |
1,27 mm (0.05 in.) ± 0,02 mm (0.0008 in.) |
|
Elektrische Impedanz (bei 20 °C (68 °F)) |
≤ 0,058 Ω/m (0.018 Ω/ft) |
|
Isolierwiderstand (bei 20 °C (68 °F)) |
≥ 100 MΩ*km (328 GΩ/ft) |
|
Nennspannung |
300 V |
|
Prüfspannungsleiter |
3000 VDC x 1 s |
In der nachstehenden Tabelle werden die allgemeinen Kenndaten des Kabels aufgeführt:
|
Merkmale |
Spezifikation |
|
|---|---|---|
|
Kabeltyp |
PUR halogenfrei, schwarz |
|
|
Leitermaterial |
CU-Litze, blank |
|
|
Abschirmung |
Umflochtene Kupferdrähte |
|
|
Externer Kabeldurchmesser |
4,7 mm (0.19 in.) |
|
|
Minimaler Kurvenradius |
47 mm (1.85 in.) |
|
|
Drahtfarben |
Schwarz, blau, braun, weiß |
|
|
Farbe des Kabelmantels |
Schwarz-grau RAL 7021 |
|
|
Kabelgewicht |
30 kg/km (0.02 lb/ft) |
|
|
Anzahl Biegezyklen |
4 Millionen |
|
|
Verfahrweg |
10 m (32.8 ft) |
|
|
Verfahrgeschwindigkeit |
3 m/s (9.8 ft/s) |
|
|
Beschleunigung |
10 m/s2 (32.8 ft/s2) |
|
|
M8-Anzugsdrehmoment |
Max. 0,2 Nm (1.8 lbf-in) |
|
In der nachstehenden Tabelle werden die Umgebungskenndaten des Kabels aufgeführt:
|
Merkmale |
Spezifikation |
|---|---|
|
Betriebstemperatur |
–5 bis 80 °C (23 bis 176 °F) |
|
Lagertemperatur |
-40 bis 80 ℃ (-40 bis 176 °F) |
|
Besondere Eigenschaften |
Geeignet für flexible Kabelführungen |
|
Siliziumfrei |
|
|
Frei von Substanzen, die eine Beschichtung mit Farbe oder Lack behindern würden |
|
|
Flammbeständigkeit |
Gemäß UL-Stil 20549 |
|
Halogenfreiheit |
Gemäß DIN VDE 0472 Teil 815 |
|
Ölbeständigkeit |
Entspricht DIN EN 60811-2-1 |
|
Sonstige Beständigkeit |
Widerstandsfähig gegen Säuren, alkalische Lösungen und Lösungsmittel |
|
Hydrolyse- und mikrobenbeständig |
|
|
WEEE/RoHS |
Konform |

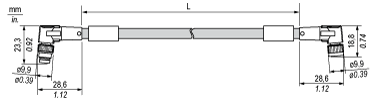

Abmessungen und Anschlussbelegung von TCSXCNEMEF••V
|
Abmessungen |
||||
|---|---|---|---|---|
|
||||
|
L Länge als Funktion der jeweiligen Referenz |
|
Pin-Belegung |
||||
|---|---|---|---|---|
|
Stecker |
Pin |
Bezeichnung |
Drahtfarbe |
Steckbuchse |
|
1 |
24 VDC |
Weiß |
|
|
2 |
24 VDC |
Braun |
||
|
3 |
0 VDC |
Blau |
||
|
4 |
0 VDC |
Schwarz |
||
Abmessungen und Anschlussbelegung von TCSXCNDMDF••V
|
Abmessungen |
||||
|---|---|---|---|---|
|
||||
|
L Länge als Funktion der jeweiligen Referenz |
|
Pin-Belegung |
||||
|---|---|---|---|---|
|
Stecker |
Pin |
Bezeichnung |
Drahtfarbe |
Steckbuchse |
|
|
1 |
24 VDC |
Weiß |
|
|
2 |
24 VDC |
Braun |
||
|
3 |
0 VDC |
Blau |
||
|
4 |
0 VDC |
Schwarz |
||
Abmessungen und Anschlussbelegung von TCSXCNEFNX••V
|
Abmessungen |
||||
|---|---|---|---|---|
|
||||
|
L Länge als Funktion der jeweiligen Referenz |
|
Pin-Belegung |
||||
|---|---|---|---|---|
|
Steckbuchse |
Pin |
Bezeichnung |
Drahtfarbe |
Öffnen |
|
|
1 |
24 VDC |
Weiß |
Für kundenspezifische Verdrahtung |
|
2 |
24 VDC |
Braun |
||
|
3 |
0 VDC |
Blau |
||
|
4 |
0 VDC |
Schwarz |
||
Abmessungen und Anschlussbelegung von TCSXCNDFNX••V
|
Abmessungen |
||||
|---|---|---|---|---|
|
||||
|
L Länge als Funktion der jeweiligen Referenz |
|
Pin-Belegung |
||||
|---|---|---|---|---|
|
Steckbuchse |
Pin |
Bezeichnung |
Drahtfarbe |
Öffnen |
|
|
1 |
24 VDC |
Weiß |
Für kundenspezifische Verdrahtung |
|
2 |
24 VDC |
Braun |
||
|
3 |
0 VDC |
Blau |
||
|
4 |
0 VDC |
Schwarz |
||
Abmessungen und Anschlussbelegung von TCSXCNEXNX••V
|
Abmessungen |
||||
|---|---|---|---|---|
|
||||
|
L Länge als Funktion der jeweiligen Referenz |
|
Pin-Belegung |
||||
|---|---|---|---|---|
|
Stecker |
Pin |
Bezeichnung |
Drahtfarbe |
Öffnen |
|
|
1 |
24 VDC |
Weiß |
Für kundenspezifische Verdrahtung |
|
2 |
24 VDC |
Braun |
||
|
3 |
0 VDC |
Blau |
||
|
4 |
0 VDC |
Schwarz |
||
Abmessungen und Anschlussbelegung von TCSXCNDMNX••V
|
Abmessungen |
||||
|---|---|---|---|---|
|
||||
|
L Länge als Funktion der jeweiligen Referenz |
|
Pin-Belegung |
||||
|---|---|---|---|---|
|
Stecker |
Pin |
Bezeichnung |
Drahtfarbe |
Öffnen |
|
|
1 |
24 VDC |
Weiß |
Für kundenspezifische Verdrahtung |
|
2 |
24 VDC |
Braun |
||
|
3 |
0 VDC |
Blau |
||
|
4 |
0 VDC |
Schwarz |
||
