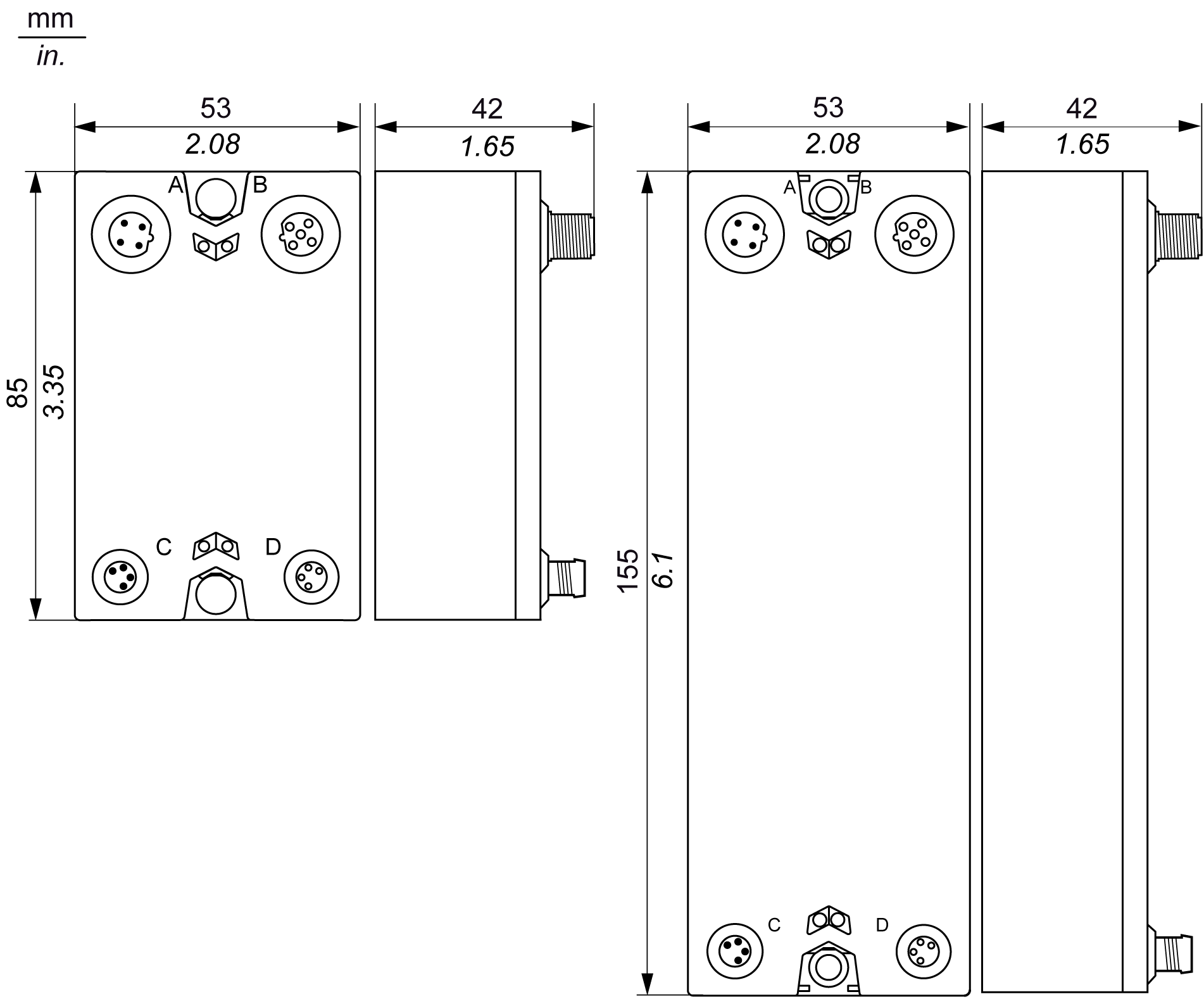

Die folgende Tabelle enthält die Abmessungen der Bausteine Größe 1 (links) und Größe 2 (rechts):
Die folgende Tabelle gibt die Größe der Bausteine an:
|
TM7-E/A-Bausteine |
||
|---|---|---|
|
Bausteintyp |
Referenz |
Größe |
|
Digitaleingang |
TM7BDI8B |
1 |
|
TM7BDI16B |
2 |
|
|
TM7BDI16A |
2 |
|
|
Digitale E/A gemischt |
TM7BDM8B |
1 |
|
TM7BDM16A |
2 |
|
|
TM7BDM16B |
2 |
|
|
Digitalausgang |
TM7BDO8TAB |
1 |
|
Analogeingang |
TM7BAI4VLA |
1 |
|
TM7BAI4CLA |
1 |
|
|
TM7BAI4TLA |
1 |
|
|
TM7BAI4PLA |
1 |
|
|
Analoge E/A gemischt |
TM7BAM4VLA |
1 |
|
TM7BAM4CLA |
1 |
|
|
Analogausgang |
TM7BAO4VLA |
1 |
|
TM7BAO4CLA |
1 |
|
|
TM7-Stromverteilerbaustein (PDB) |
||
|---|---|---|
|
Bausteintyp |
Referenz |
Größe |
|
PDB Stromverteilerbaustein (PDB) |
TM7SPS1A |
1 |
TM7-Bausteine können nebeneinander installiert werden. Es müssen jedoch die Mindestabstände von der Vorderseite der einzelnen Erweiterungsbausteine berücksichtigt werden. Diese sind abhängig vom Kabelverbindertyp sowie dem Kabel-Biegeradius.

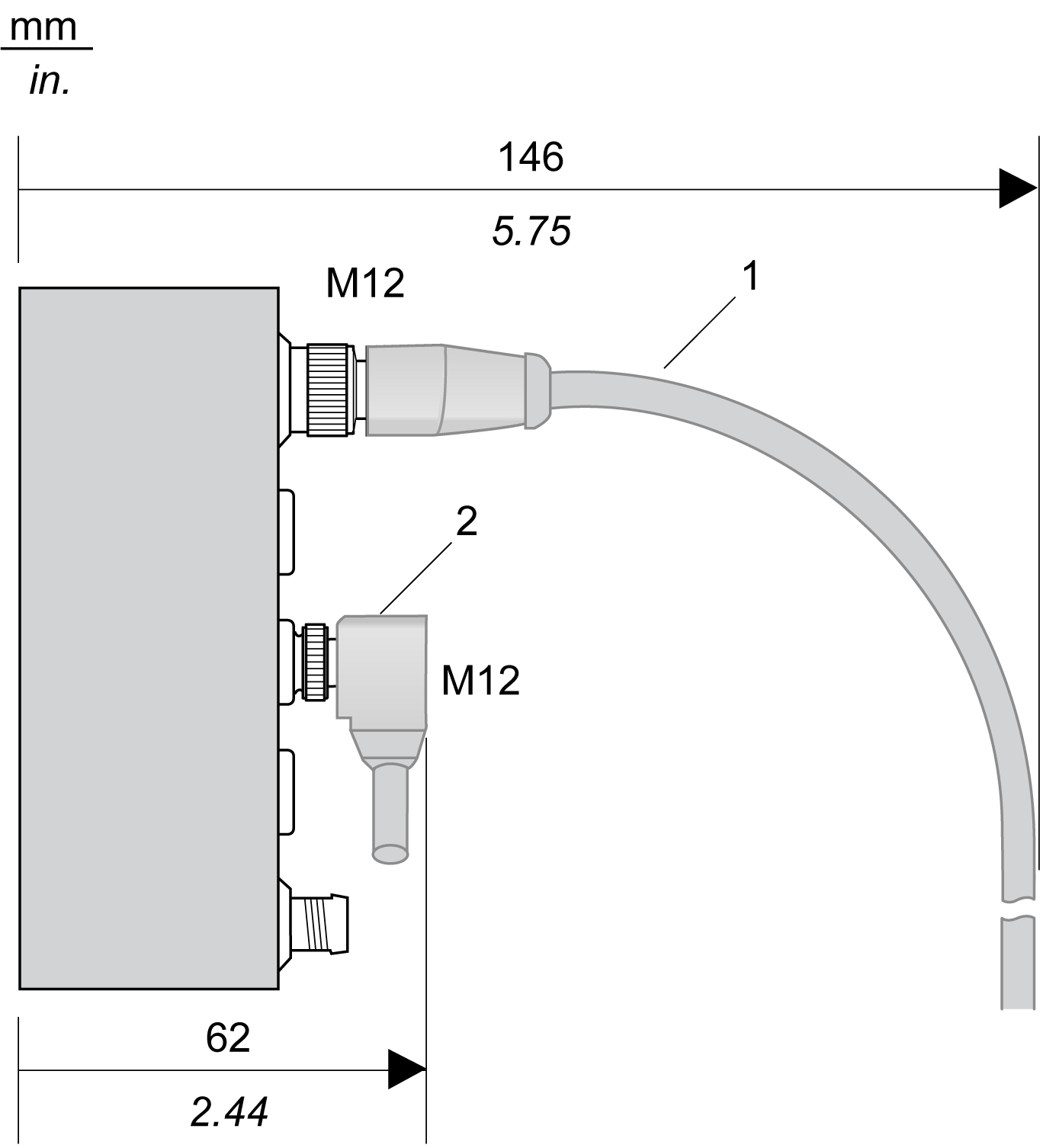

Die folgende Abbildung enthält ein Beispiel für die Kabelbiegungsanforderungen bei einem Baustein, der mit vorverdrahteten geraden und winkelförmigen Kabeln angeschlossen wird:
1 Gerades Kabel
2 Winkelförmiges Kabel
