Verdrahtungsplan für das Modul TM5SPDD12F

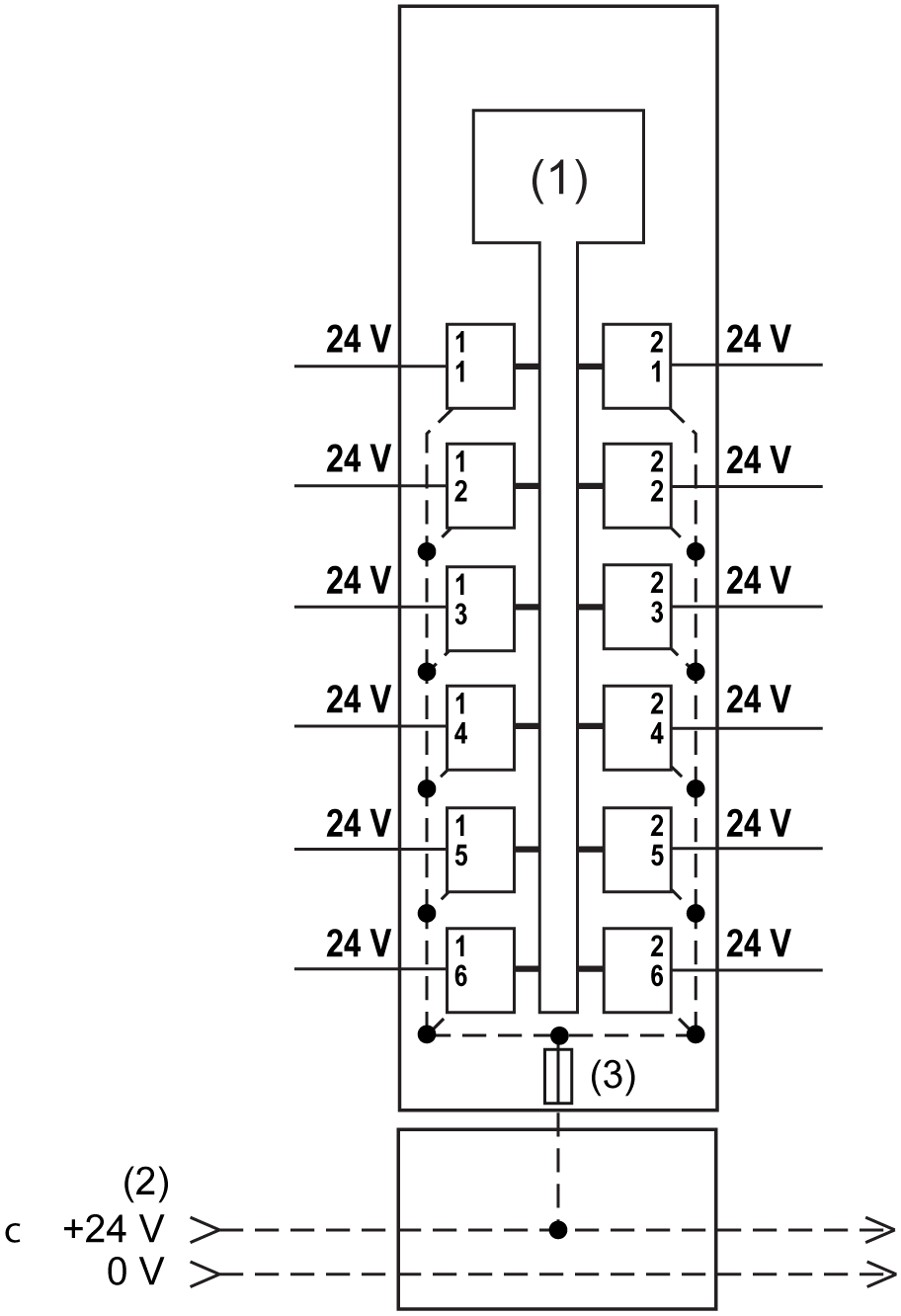

Die nachstehende Abbildung zeigt den Verdrahtungsplan für TM5SPDD12F:
1 Interne Elektronik
2 24-VDC-E/A-Leistungssegment, in die Buseinheiten integriert
3 Integrierte Sicherung, Typ T, träge, 6,3 A, 250 V, austauschbar
HINWEIS: E/A-Elektronikmodule und die damit verbundenen Feldgeräte müssen ausnahmslos im gleichen 24-VDC-E/A-Leistungssegment angesiedelt sein. Anderenfalls funktionieren die Status-LEDs ggf. nicht ordnungsgemäß. Darüber hinaus kann dies auch schwerwiegendere Folgen haben, wie z. B. eine Explosion und/oder einen Brand.
|
|
|
EXPLOSIONS- ODER BRANDGEFAHR |
|
Verbinden Sie die Rückleitungen der Geräte mit derselben Spannungsquelle wie das 24-VDC-E/A-Leistungssegment, das das Modul versorgt. |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |

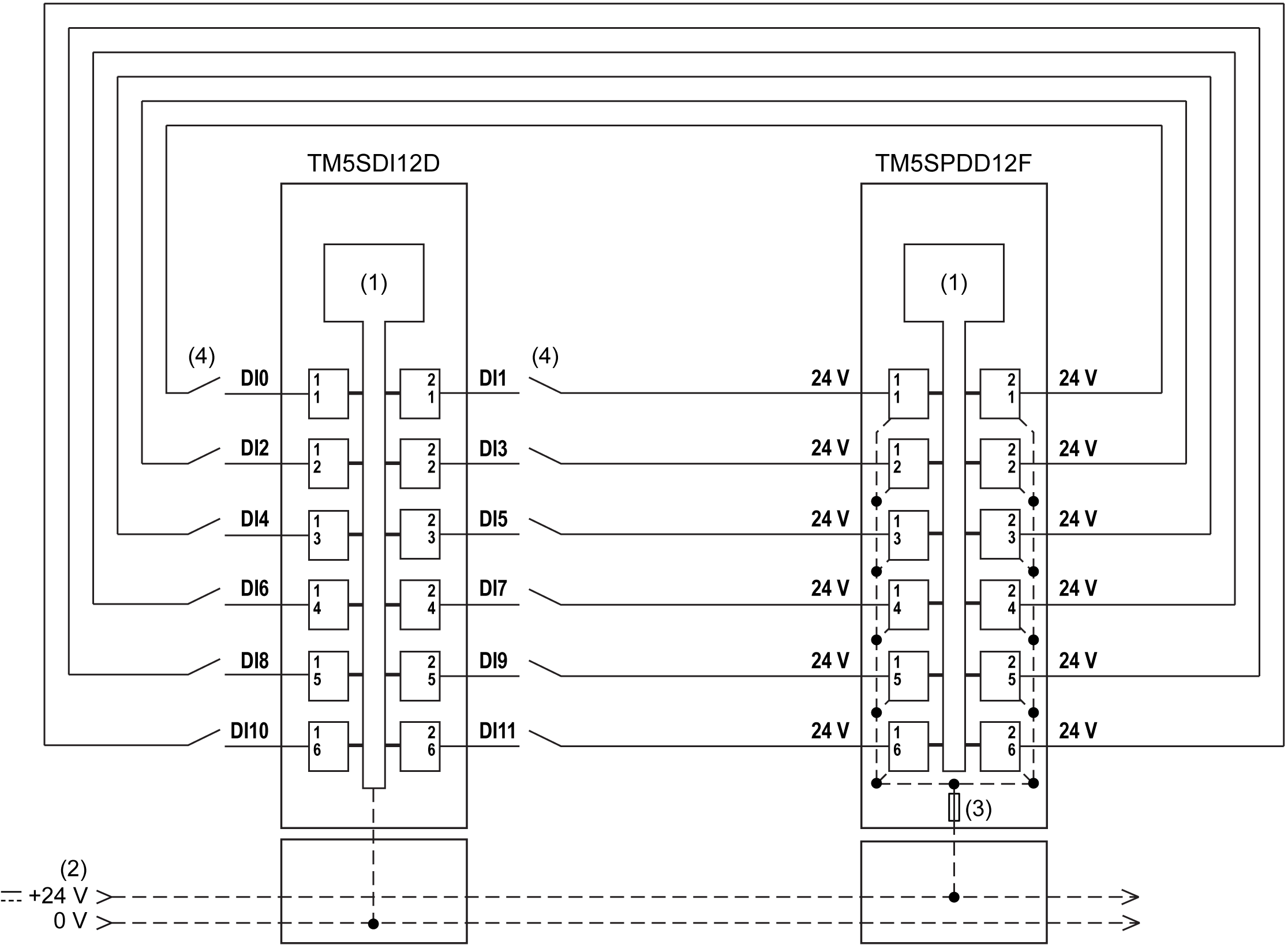

Die folgende Abbildung zeigt den Verdrahtungsplan für TM5SPDD12F mit einem TM5SDI12D:
1 Interne Elektronik
2 24-VDC-E/A-Leistungssegment, in die Buseinheiten integriert
3 Integrierte Sicherung, Typ T, träge, 6,3 A, 250 V, austauschbar
4 1-Draht-Sensor
|
|
|
UNBEABSICHTIGTER GERÄTEBETRIEB |
|
Verbinden Sie keine Drähte mit ungenutzten Anschlüssen und/oder mit Anschlüssen, die als No Connection (N.C.) gekennzeichnet sind. |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |
