Übersicht zu den Anschlüssen |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
SH3040 |
SH3055 |
SH3070 |
SH3100 |
||||||||
|
|||||||||||
|
SH31401, SH31402 |
SH31403, SH31404 |
SH3205 |
|||||||||
|
|||||||||||
|

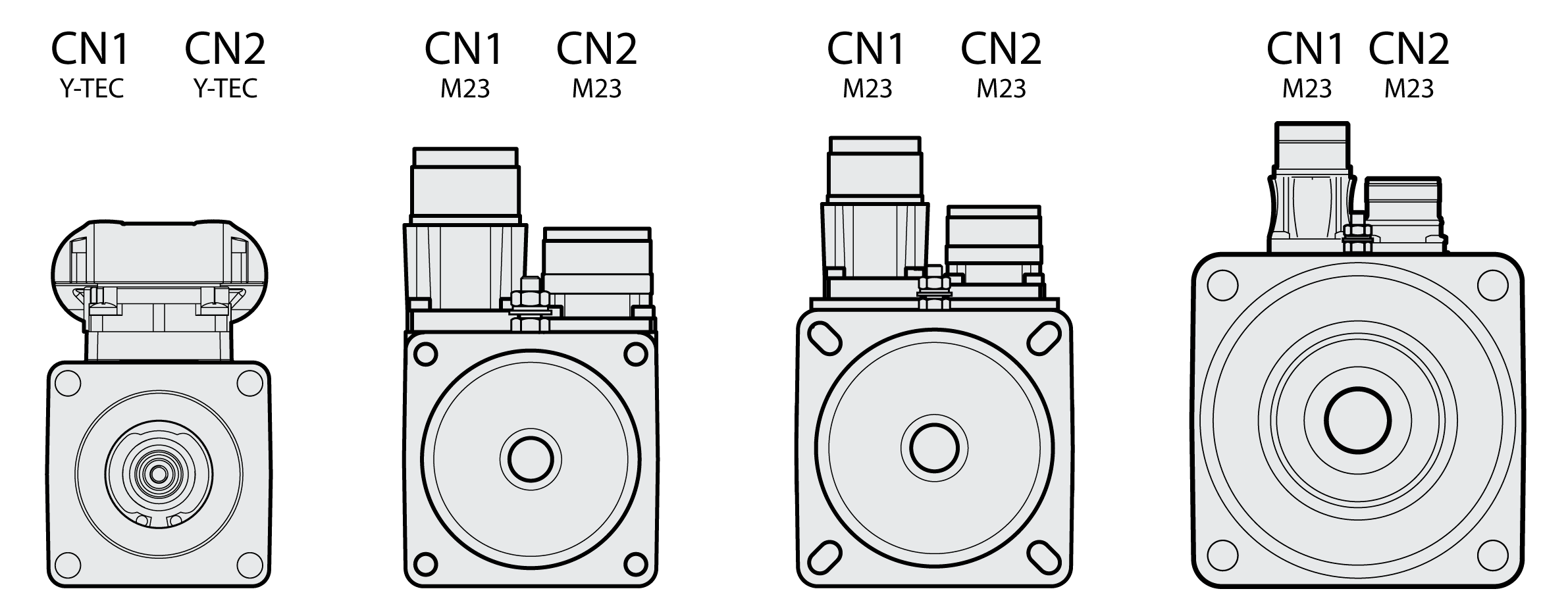

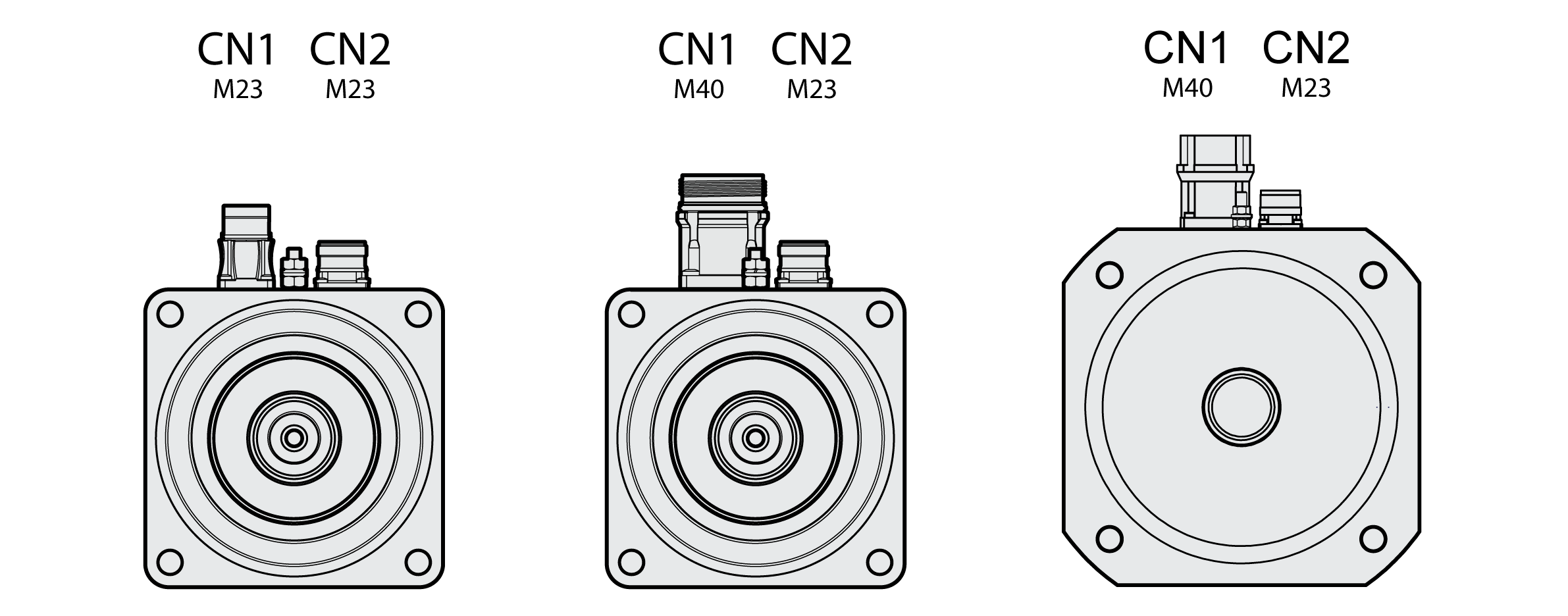

CN1 Anschluss Motor CN2 Encoderanschluss |
|||||||||||

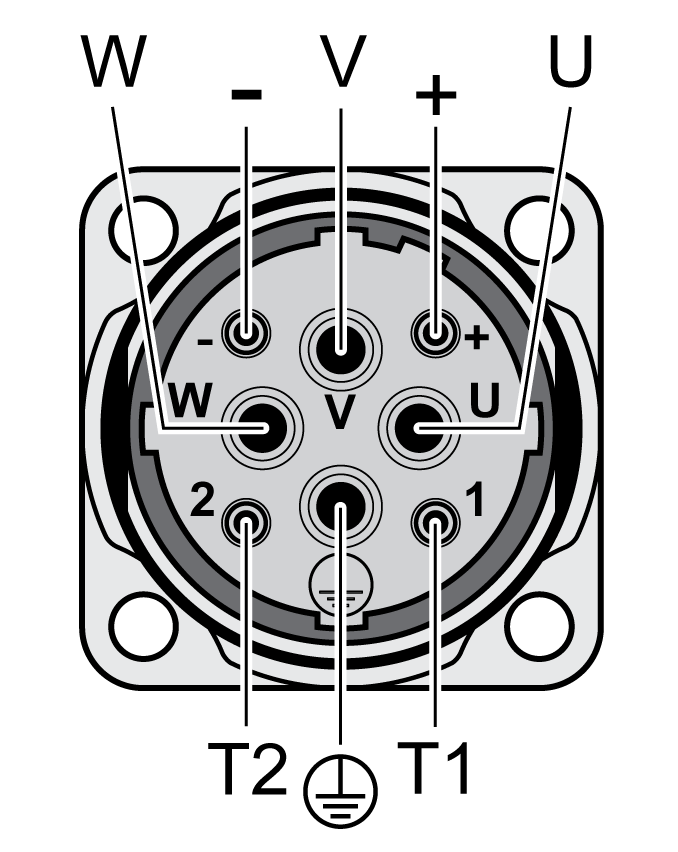

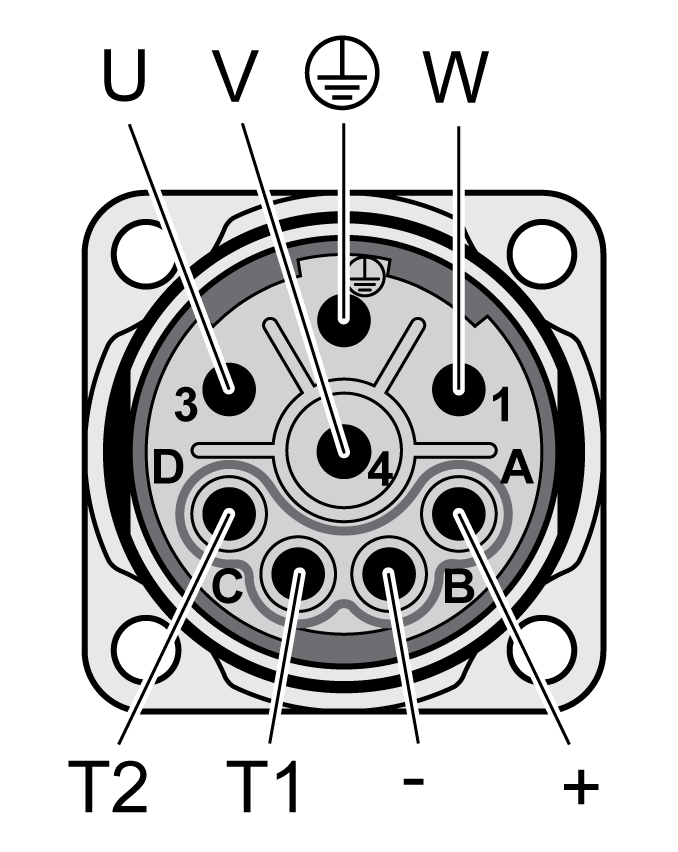

Motorstecker für den Anschluss der Motorphasen und der Haltebremse.
|
Y-TEC |
M23 |
M40 |
|
|
|
Passende Gegenstecker finden Sie im Kapitel Stecker.
Die Signale der Haltebremse und des Temperatursensors entsprechen den Anforderungen an PELV.
|
Pin |
Bedeutung |
Zubehör Kabel Aderfarbe und Adernummer |
|---|---|---|
|
U |
Motorphase U |
BK L1 oder BK 1 |
|
V |
Motorphase V |
BK L2 oder BK 2 |
|
W |
Motorphase W |
BK L3 oder BK 3 |
|
PE |
Schutzleiter |
GN/YE |
|
+ |
Versorgungsspannung Haltebremse 24 Vdc |
WH oder BK 8 |
|
- |
Bezugspotential Haltebremse 0 Vdc |
GY oder BK 7 |
|
T1 |
Temperatursensor + |
BK 6 |
|
T2 |
Temperatursensor - |
BK 5 |
|
SHLD |
Schirm (auf Steckergehäuse) |
|
Encoderstecker für den Anschluss des SinCos Encoders (Single-Turn und Multi-Turn)
Passende Gegenstecker finden Sie im Kapitel Stecker.
Die Signale entsprechen den Anforderungen an PELV.
|
Pin |
Signal |
Bedeutung |
Paar1) |
Zubehör Kabel Aderfarbe |
|---|---|---|---|---|
|
1 |
COS_OUT |
Cosinussignal |
2 |
GN |
|
2 |
REFCOS_OUT |
Referenz für Cosinussignal, 2,5 V |
2 |
YE |
|
3 |
SIN_OUT |
Sinussignal |
1 |
WH |
|
4 |
REFSIN_OUT |
Referenz für Sinussignal, 2,5 V |
1 |
BN |
|
5 |
DATA+ |
Empfangs-, Sendedaten |
3 |
GY |
|
6 |
DATA- |
Empfangs-, Sendedaten, invertiert |
3 |
PK |
|
7 |
ENC+10V |
7 ... 12 V Versorgungsspannung |
4 |
RD |
|
8 |
ENC_0V |
Bezugspotential2) |
4 |
BL |
|
|
SHLD |
Schirm (auf Steckergehäuse) |
|
|
|
1) Signalpaare verdrillt geführt 2) Der ENC_0V Anschluss der Versorgungsspannung hat keine Verbindung zum Encoder-Gehäuse. |
||||

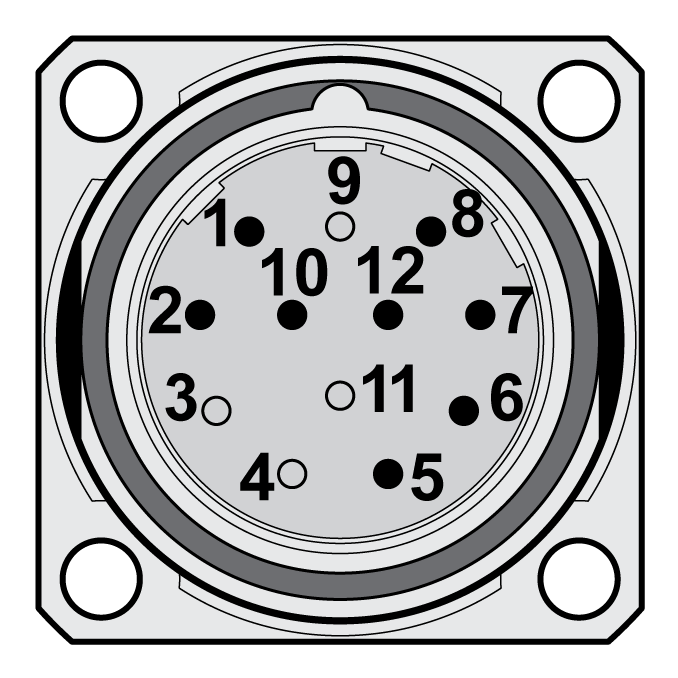

Encoderstecker für den Anschluss des SinCos Encoders (Single-Turn und Multi-Turn)
Passende Gegenstecker finden Sie im Kapitel Stecker.
Die Signale entsprechen den Anforderungen an PELV.
|
Pin |
Signal |
Bedeutung |
Zubehör Kabel Aderfarbe |
|---|---|---|---|
|
1 |
REFCOS_OUT |
Referenz für Cosinussignal, 2,5 V |
YE |
|
2 |
DATA+ |
Empfangs-, Sendedaten |
GY |
|
5 |
SIN_OUT |
Sinussignal |
WH |
|
6 |
REFSIN_OUT |
Referenz für Sinussignal, 2,5 V |
BN |
|
7 |
DATA- |
Empfangs-, Sendedaten, invertiert |
PK |
|
8 |
COS_OUT |
Cosinussignal |
GN |
|
10 |
ENC_0V |
Bezugspotential1) |
BL |
|
12 |
ENC+10V |
7 ... 12 V Versorgungsspannung |
RD |
|
|
SHLD |
Schirm (auf Steckergehäuse) |
|
|
1) Der ENC_0V Anschluss der Versorgungsspannung hat keine Verbindung zum Encoder-Gehäuse. |
|
||
