Direktmontage eines Moduls auf einer Schalttafel
Dieser Abschnitt beschreibt die Installation Ihres Moduls mit dem Schalttafel-Montagesatz. Dieser Abschnitt verweist außerdem auf die Anordnung der Montagelöcher für alle Module. Ihr Modul kann von den Abbildungen in diesen Verfahren abweichen, aber die Verfahren sind identisch.
Installation des Schalttafel-Montagesatzes
|
Schritt |
Aktion |
|---|---|
|
1 |
Entfernen Sie den Halteclip von der Rückseite des Moduls, indem Sie ihn nach oben drücken. |
|
2 |
Setzen Sie das Montageband in den Schlitz ein, in dem sich der Clip befunden hat, wobei der Haken zuletzt eingesetzt wird. |
|
3 |
Schieben Sie das Montageband in den Schlitz, bis der Haken in der Vertiefung im Modul sitzt. |

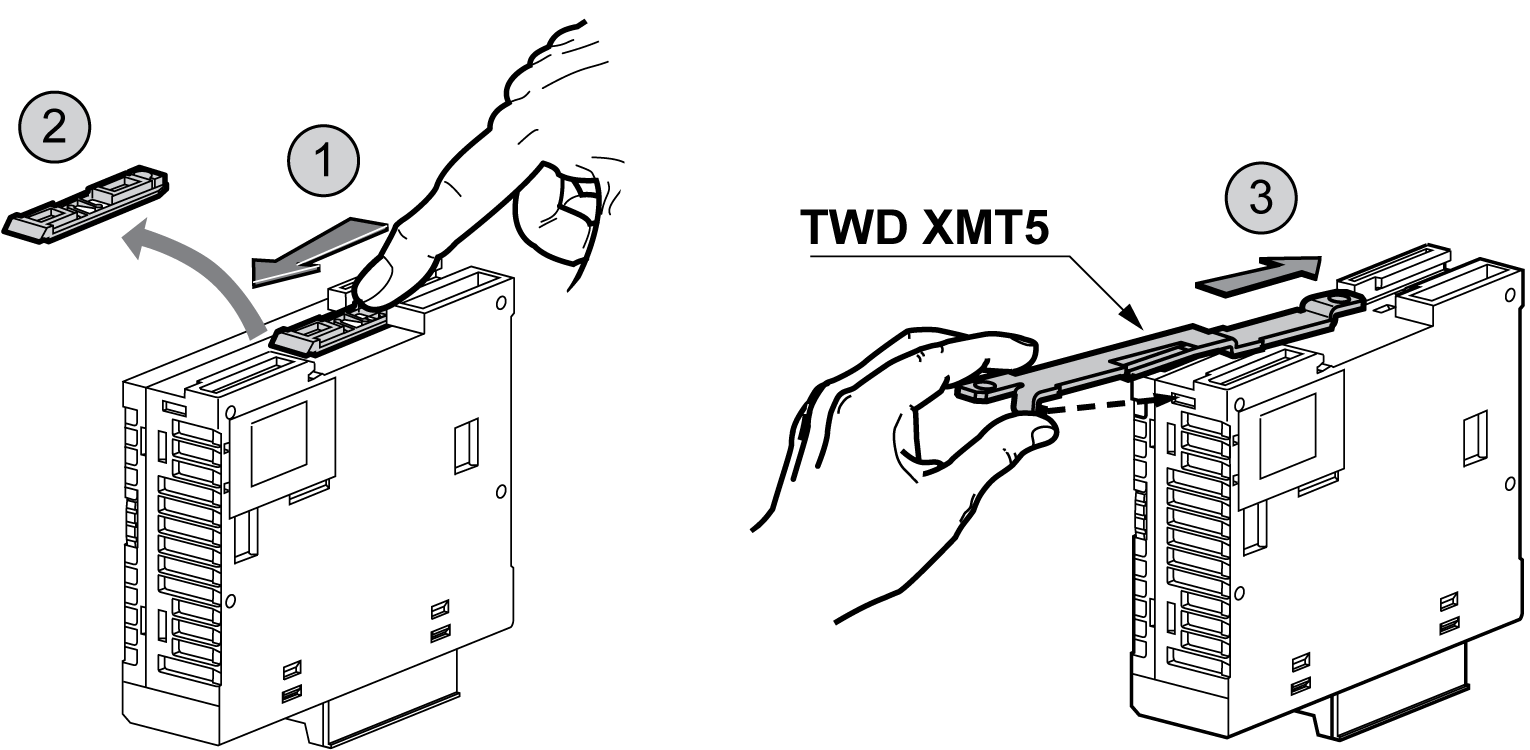

Die folgende Abbildung zeigt die Befestigung des TWDXMT5 Schalttafel-Montagesatzes an einem Modul:
Anordnung der Montagelöcher für Module

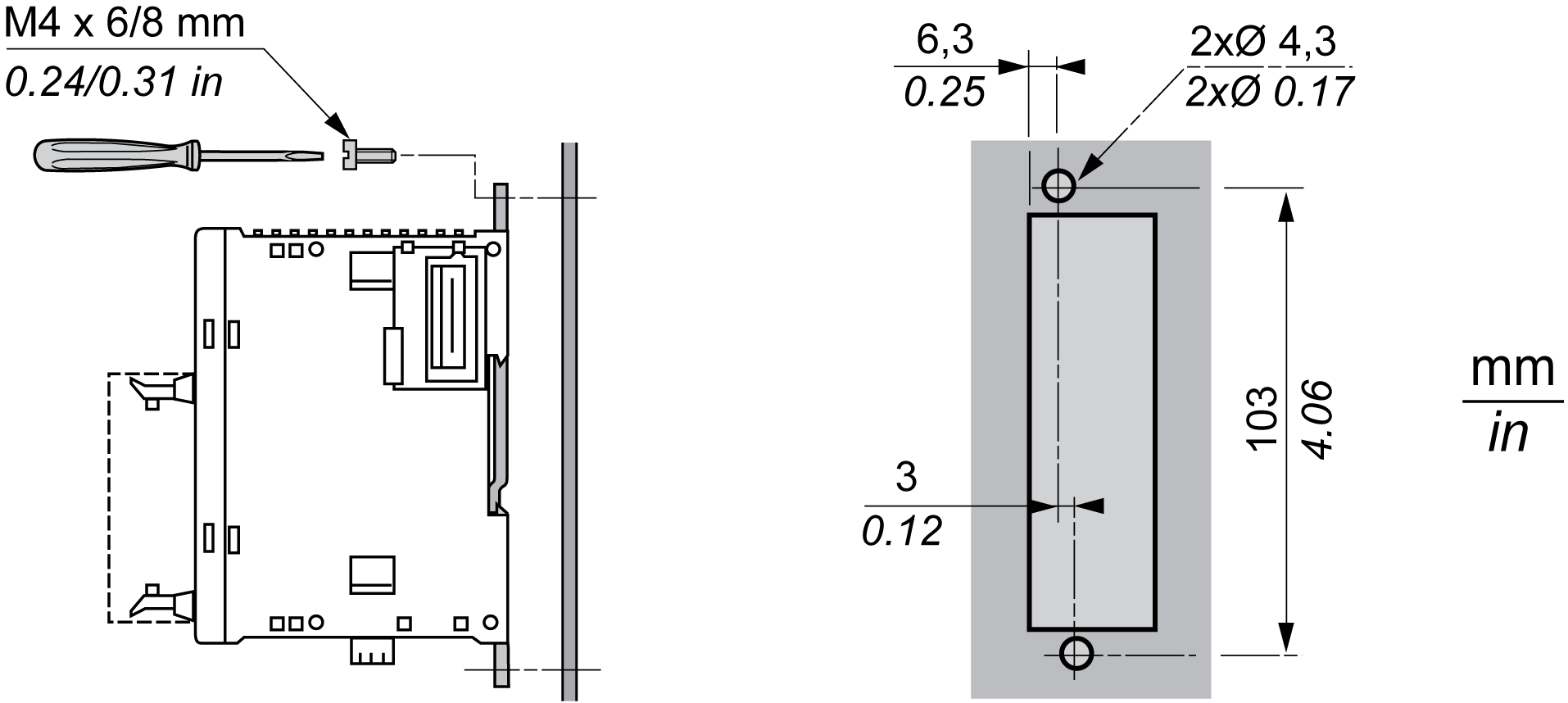

Das folgende Diagramm zeigt die Anordnung der Montagelöcher für alle Module:
