Bei diesem Erweiterungsmodul handelt es sich um ein 2-Kanal-Ausgangsmodul mit einer Klemmenleiste.
Weitere Hardware-Informationen finden Sie unter TM2AVO2HT.
Wenn Sie den Analogkanal physisch für ein Spannungssignal verdrahtet haben und Sie den Kanal in EcoStruxure Machine Expert für ein Stromsignal konfigurieren, kann die Analogschaltung dadurch beschädigt werden.
|
HINWEIS |
|
GERÄT NICHT BETRIEBSBEREIT |
|
Vergewissern Sie sich, dass die physische Verdrahtung der Analogschaltung mit der Softwarekonfiguration für den Analogkanal kompatibel ist. |
|
Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben. |

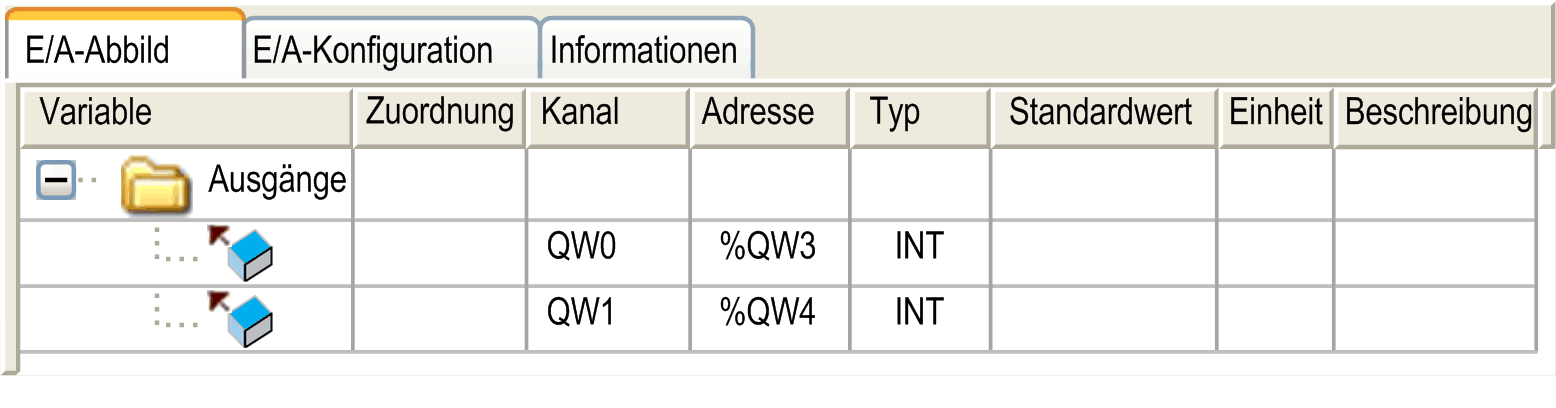

Diese Registerkarte gibt die Adressen der einzelnen Eingänge sowie den Kanalnamen an:
|
Kanal |
Typ |
Standard-Wert |
Beschreibung |
|---|---|---|---|
|
QW0 |
INT |
-32768 bis 32767 |
Befehlswort von Ausgang 0 |
|
QW1 |
INT |
-32768 bis 32767 |
Befehlswort von Ausgang 1 |
Weitere allgemeine Beschreibungen finden Sie unter Beschreibung der Registerkarte „E/A-Abbild“.
Registerkarte „E/A-Konfiguration“

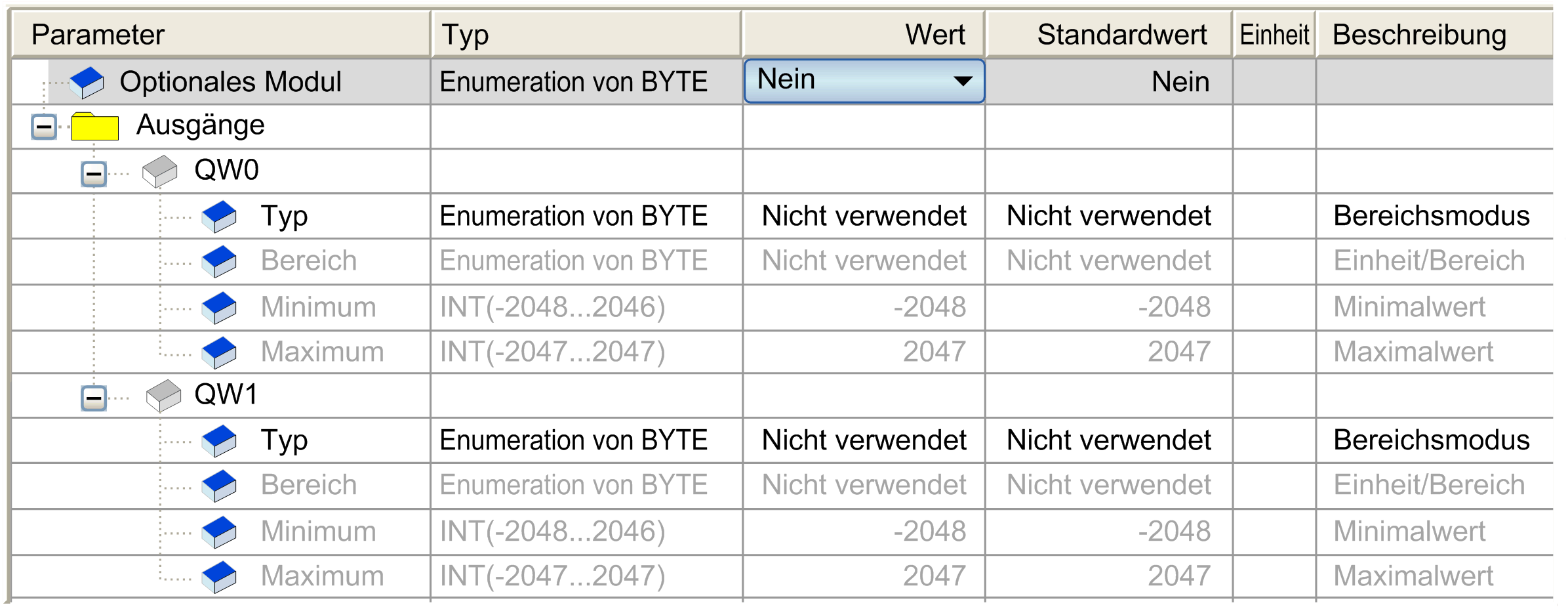

Anhand dieser Tabelle können Sie das Modul als optionales Modul und die Ausgänge konfigurieren.
Wenn das Modul mit einem verteilten Gerät verbunden ist, können Sie das Fehlerausweichverhalten konfigurieren.
Für jeden Ausgang können Sie Folgendes definieren:
|
Parameter |
Wert |
Standardwert |
Beschreibung |
|
|---|---|---|---|---|
|
Typ |
Nicht verwendet -10 bis 10 VDC |
Nicht verwendet |
Gibt den Modus des Kanals an. |
|
|
Bereich |
Normal Benutzerdefiniert |
Normal |
Gibt den Wertebereich des Kanals an. |
|
|
Minimum |
Normal |
-2048 |
-2048 |
Gibt den unteren Grenzwert an. |
|
Benutzerdefiniert |
-32768 bis 32767 |
-32768 |
||
|
Maximum |
Normal |
2047 |
2047 |
Gibt den oberen Grenzwert an. |
|
Benutzerdefiniert |
-32768 bis 32767 |
32767 |
||
Weitere allgemeine Beschreibungen finden Sie unter Beschreibung der Registerkarte „E/A-Konfiguration“.
