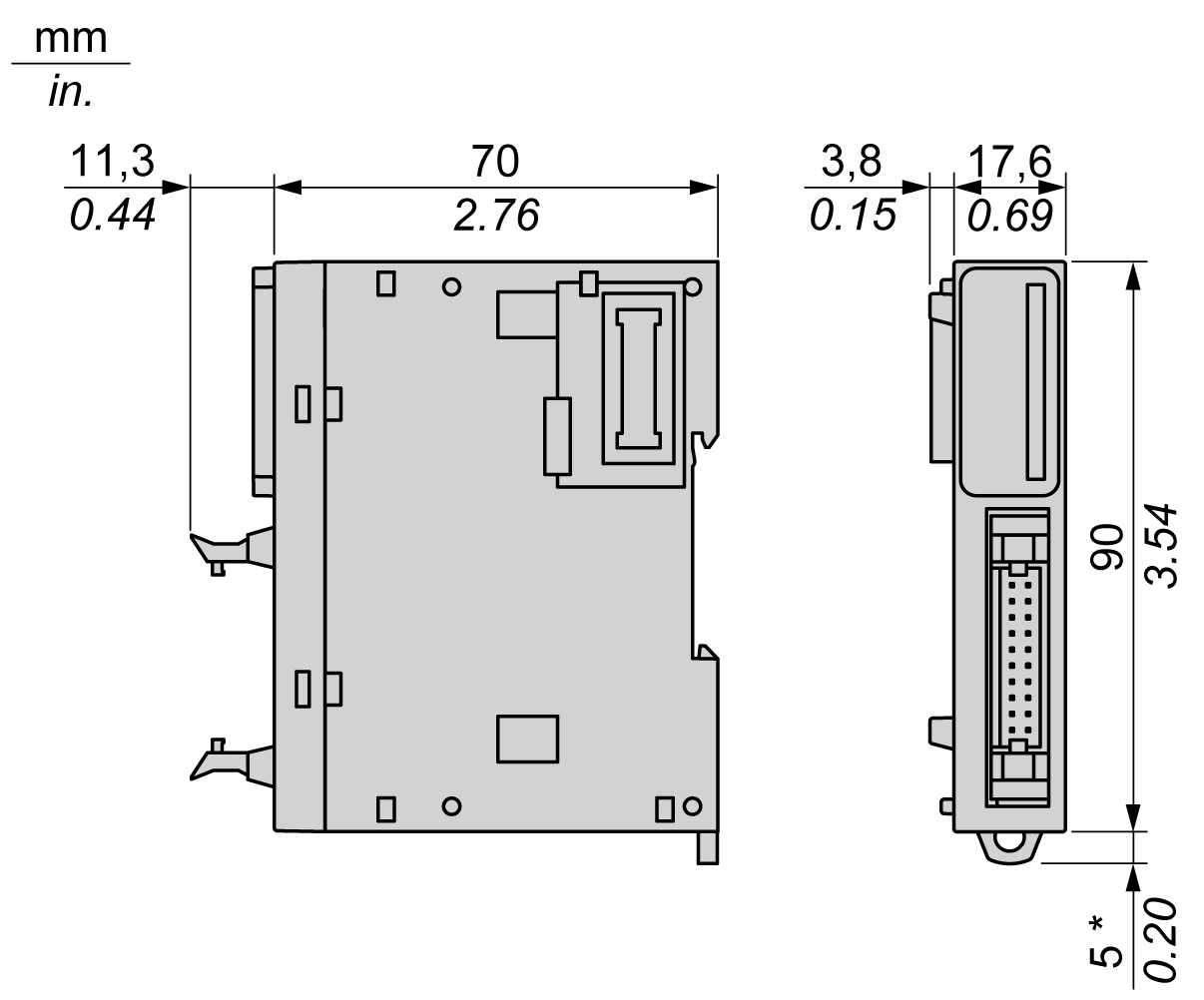

WARNUNG

UNBEABSICHTIGTER GERÄTEBETRIEB

Überschreiten Sie keinen der in den umgebungsspezifischen und elektrischen Kenndatenta­bellen angegebenen Nennwerte.

Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

Anzahl der Eingangskanäle

16 Eingänge

Anzahl Kanalgruppen

1 gemeinsame Leitung an 2 Anschlussstiften für 16 Kanäle

Eingangstyp

Typ 1 (IEC/EN 61131-2)

Logiktyp

Sink/Source (Strom ziehend/liefernd)

Eingangsnennspannung

24 VDC

Eingangsspannungsbereich

19,2 bis 28,8 VDC

Nominaler Eingangsstrom

5 mA

Eingangsimpedanz

4,4 kΩ

Eingangsgrenzwerte

Spannung im Zustand 1

> 15 VDC (15...28,8 VDC)

Spannung im Zustand 0

< 5 VDC (0...5 VDC)

Strom im Zustand 1

> 2,5 mA

Strom im Zustand 0

< 1 mA

Einschaltzeit

SV⁽¹⁾ < 2.0: 4 ms

SV⁽¹⁾ ≥ 2.0: 100 µs⁽²⁾⁽³⁾

Abschaltzeit

Isolation

Zwischen Eingang und interner Logik

500 VAC

Zwischen Eingangsgruppen

-/- (n. z. oder N/A)

Anschlusstechnik

Anschluss HE10 (MIL 20)

Steckverbinderhaltbarkeit (Ein-/Aussteckvorgänge)

Mehr als 100 Vorgänge

Stromaufnahme am internen 5-VDC-Bus

34 mA (alle Eingänge ein)

5 mA (alle Eingänge aus)

Stromaufnahme am internen 24-VDC-Bus

0 mA (alle Eingänge ein)

0 mA (alle Eingänge aus)

(1)   SV bezieht sich auf die Version und wird auf das Produktetikett gedruckt.

(2)   Der Bereich richtet sich nach dem konfigurierten Filterwert. Siehe das TM3 Erweiterungsmodule - Programmierhandbuch.

(3)   Der M221 Logic Controller unterstützt nur 4 ms als Einschalt-/Abschaltzeit.
