Verdrahtungsplan für die Module TM3DM24R/TM3DM24RG

Einführung

Diese Erweiterungsmodule sind mit einer integrierten, abnehmbaren Schraub- oder Federklem­menleiste für die Verbindung von Eingängen, Ausgängen und Spannungsversorgung ausgestattet.

Verdrahtungsregeln

Siehe Best Practices für die Verdrahtung

Verdrahtungsplan

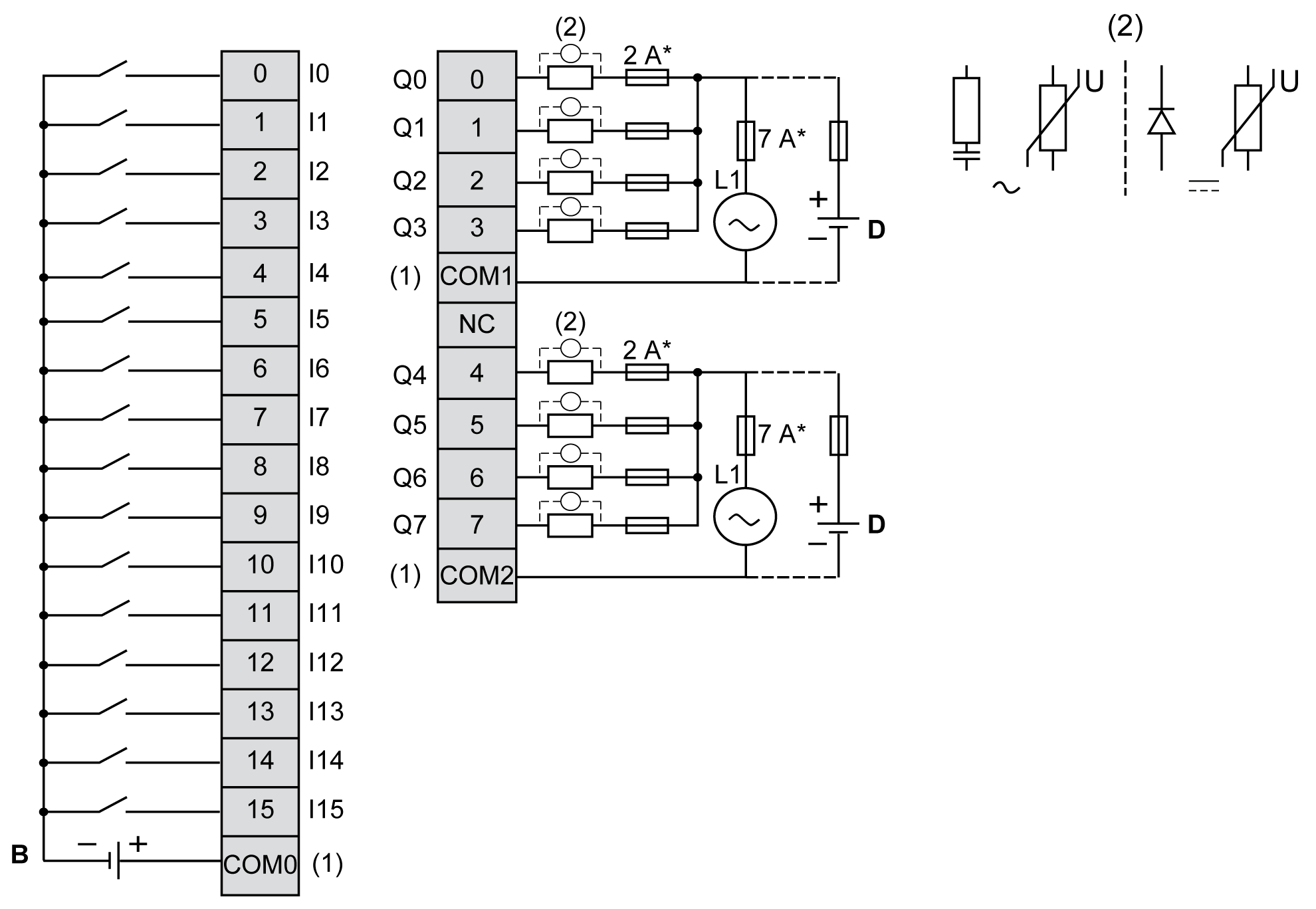

Die folgende Abbildung zeigt die Verbindungen zwischen den Ein- und Ausgängen, den Sensoren und Aktoren sowie ihren gemeinsamen Leitungen für eine postive Logik:



*   Sicherung Typ T

(1)   Die Klemmen COM0, COM1 und COM2 sind nicht intern angeschlossen.

(2)   Schließen Sie zur Erhöhung der Lebensdauer der Kontakte und zum Schutz vor Schäden durch induktive Lasten parallel zu jeder induktiven Gleichstromlast eine freilaufende Diode bzw. parallel zu jeder induktiven Wechselstromlast ein RC-Löschglied oder einen Varistor für jeden Lasttyp an.

C   Source-Verdrahtung (Strom liefernd – positive Logik)

HINWEIS: Wenn Sie das TM3-Erweiterungsmodul mit einem TM3-Ethernet-Buskoppler verwenden, muss parallel zu jeder induktiven Wechselstromlast ein RC-Löschglied angeschlossen werden.

Die folgende Abbildung zeigt die Verbindungen zwischen den Ein- und Ausgängen, den Sensoren und Aktoren sowie ihren gemeinsamen Leitungen für eine negative Logik:



*   Sicherung Typ T

(1)   Die Klemmen COM0, COM1 und COM2 sind nicht intern angeschlossen.

(2)   Schließen Sie zur Erhöhung der Lebensdauer der Kontakte und zum Schutz vor Schäden durch induktive Lasten parallel zu jeder induktiven Gleichstromlast eine freilaufende Diode bzw. parallel zu jeder induktiven Wechselstromlast ein RC-Löschglied oder einen Varistor für jeden Lasttyp an.

D   Sink-Verdrahtung (Strom ziehend – negative Logik)

HINWEIS: Wenn Sie das TM3-Erweiterungsmodul mit einem TM3-Ethernet-Buskoppler verwenden, muss parallel zu jeder induktiven Wechselstromlast ein RC-Löschglied angeschlossen werden.

Weitere Informationen über die 24-V-Spannungsversorgung finden Sie unter Kenndaten der DC-Spannungsversorgung.
