Beschreibung der Module TM3DM8R/TM3DM8RG
Digitale Erweiterungsmodule TM3DM8R (Schraubklemmenmodul) und TM3DM8RG (Federklemmenmodul):
o24-VDC-Sink/Source-Eingänge mit 4 Kanälen (Strom ziehend/liefernd)
o1 gemeinsame Leitung für Eingänge
o2-A-Relaisausgänge mit 4 Kanälen
o1 gemeinsame Leitung für die Ausgänge
oAbnehmbare Schraub- oder Federklemmenleiste
|
Merkmal |
Wert |
||
|---|---|---|---|
|
Eingänge |
|||
|
Anzahl Eingangskanäle |
4 Eingänge |
||
|
Eingangstyp |
Typ 1 (IEC/EN 61131-2) |
||
|
Eingangslogiktyp |
Sink/Source (Strom ziehend/liefernd) |
||
|
Eingangsnennspannung |
24 VDC |
||
|
Ausgänge |
|||
|
Anzahl Ausgangskanäle |
4 Ausgänge |
||
|
Ausgangstyp |
Relais |
||
|
Kontakttyp |
NO (Normally Open: Schließer) |
||
|
Ausgangsnennspannung |
24 VDC / 240 VAC |
||
|
Ausgangsnennstrom |
2 A |
||
|
Verbindungs- und Kabeltypen |
|||
|
Verbindungstyp |
TM3DM8R |
Abnehmbare Schraubklemmenleiste |
|
|
TM3DM8RG |
Abnehmbare Federklemmenleiste |
||
|
Kabeltyp und -länge |
Typ |
Ungeschirmt |
|
|
Länge |
Max. 30 m (98 ft) |
||
|
Gewicht |
95 g (3.35 oz) |
||

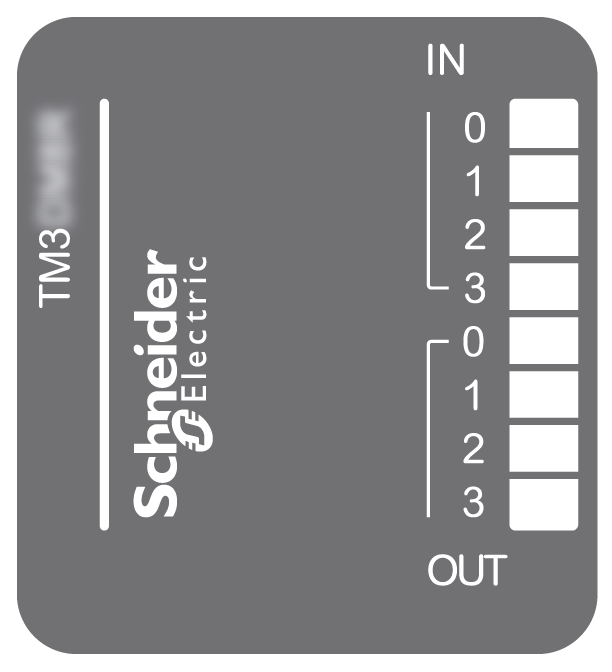

Die folgende Abbildung zeigt die Status-LEDs:
In der nachstehenden Tabelle werden die Status-LEDs beschrieben:
|
LED |
Farbe |
Status |
Typ |
Beschreibung |
|---|---|---|---|---|
|
0...3 |
Grün |
Ein |
Eingang |
Der Kanal ist aktiviert. |
|
Aus |
Der Kanal ist deaktiviert. |
|||
|
0...3 |
Grün |
Ein |
Ausgang |
Der Kanal ist aktiviert. |
|
Aus |
Der Kanal ist deaktiviert. |
