Beschreibung der Module TM3DQ8R/TM3DQ8RG
Digitale Erweiterungsmodule TM3DQ8R (Schraubklemmenmodul) und TM3DQ8RG (Federklemmenmodul):
o8 Kanäle
oRelaisausgänge 2 A
o1 gemeinsame Leitung
oAbnehmbare Schraub- oder Federklemmenleiste
|
Merkmal |
Wert |
||
|---|---|---|---|
|
Anzahl Ausgangskanäle |
8 Ausgänge |
||
|
Kontakttyp |
NO (Normally Open: Schließer) |
||
|
Ausgangstyp |
Relais |
||
|
Ausgangsnennspannung |
24 VDC / 240 VAC |
||
|
Ausgangsnennstrom |
2 A |
||
|
Verbindungstyp |
TM3DQ8R |
Abnehmbare Schraubklemmenleiste |
|
|
TM3DQ8RG |
Abnehmbare Federklemmenleiste |
||
|
Kabeltyp und -länge |
Typ |
Ungeschirmt |
|
|
Länge |
Max. 30 m (98 ft) |
||
|
Gewicht |
110 g (3.90 oz) |
||

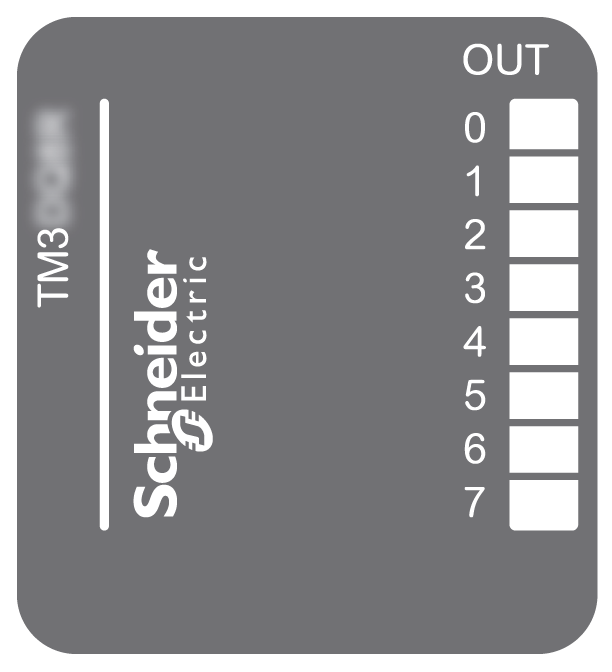

Die folgende Abbildung zeigt die Status-LEDs:
In der nachstehenden Tabelle werden die Status-LEDs beschrieben:
|
LED |
Farbe |
Status |
Beschreibung |
|---|---|---|---|
|
0...7 |
Grün |
Ein |
Der Ausgangskanal ist aktiviert. |
|
Aus |
Der Ausgangskanal ist deaktiviert. |
