TM3_Safety: Steuerung des TM3-Sicherheitsmoduls

Überblick

Der Funktionsbaustein TM3_Safety ist in der TM3-Sicherheit-Bibliothek enthalten.

Die Registerkarte IEC-Objekte ist nur verfügbar, wenn die Funktionsbausteininstanz eines Geräts erstellt wurde, auf die die Anwendung zugreifen kann. Doppelklicken Sie auf den Modulknoten Registerkarte > E/A-Abbild, um auf die IEC-Objekte zuzugreifen.

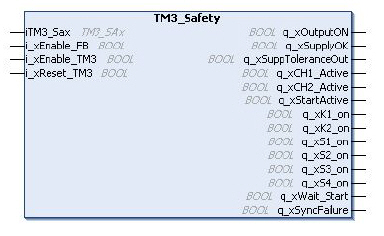

Grafische Darstellung

Beschreibung der E/A-Variablen

In der folgenden Tabelle werden die Eingangsvariablen beschrieben:

Eingang	Typ	Kommentar
iTM3_Sax	TM3_SAx	Referenz auf die lokalen TM3-Sicherheit-Module.
i_xEnable_FB	BOOL	TRUE aktiviert den Funktionsbaustein.
i_xEnable_TM3	BOOL	TRUE ermöglicht die Aktivierung der Hardware-Modulausgänge. HINWEIS: Aktivieren/Deaktivieren Sie i_xEnable_FB, bevor Sie i_xEnable_TM3 aktivieren/deaktivieren.
i_xReset_TM3	BOOL	TRUE deaktiviert das Modul: Die Stromquelle wird ausgeschaltet, die Ausgänge werden deaktiviert und die Verriegelung wird zurückgesetzt.

HINWEIS:

In der folgenden Tabelle werden die Ausgangsvariablen beschrieben:

Ausgang	Typ	Kommentar
q_xOutputON	BOOL	0: Sicherheitsausgang ist AUS. 1: Sicherheitsausgang ist EIN.
q_xSupplyOK	BOOL	Versorgung ist verfügbar.
q_xSuppToleranceOut	BOOL	Versorgung nicht im Toleranzbereich.
q_xCH1_Active	BOOL	Kanal 1 ist aktiv.
q_xCH2_Active	BOOL	Kanal 2 ist aktiv.
q_xStartActive	BOOL	Start ist aktiv.
q_xK1_on	BOOL	Relais K1 ist aktiviert.
q_xK2_on	BOOL	Relais K2 ist aktiviert.
q_xS1_on	BOOL	S1 ist aktiv.
q_xS2_on	BOOL	S2 ist aktiv.
q_xS3_on	BOOL	S3 ist aktiv.
q_xS4_on	BOOL	S4 ist aktiv.
q_xWait_Start	BOOL	Warten auf Startbedingung.
q_xSyncFailure	BOOL	Synchronisierungszeit abgelaufen

HINWEIS: Nicht alle Ausgänge sind für alle TM3-Sicherheit-Modulreferenzen gültig. Siehe E/A-Abbild für die jeweiligen Referenzen, um zu bestimmen, welche Ausgänge für welche TM3-Sicherheit-Modulreferenzen gültig sind.
