In diesem Abschnitt werden die physischen Merkmale der TM3-Sicherheit-Module beschrieben.
TM3-Sicherheit-Modul mit abnehmbarer Schraub- oder Federklemmenleiste

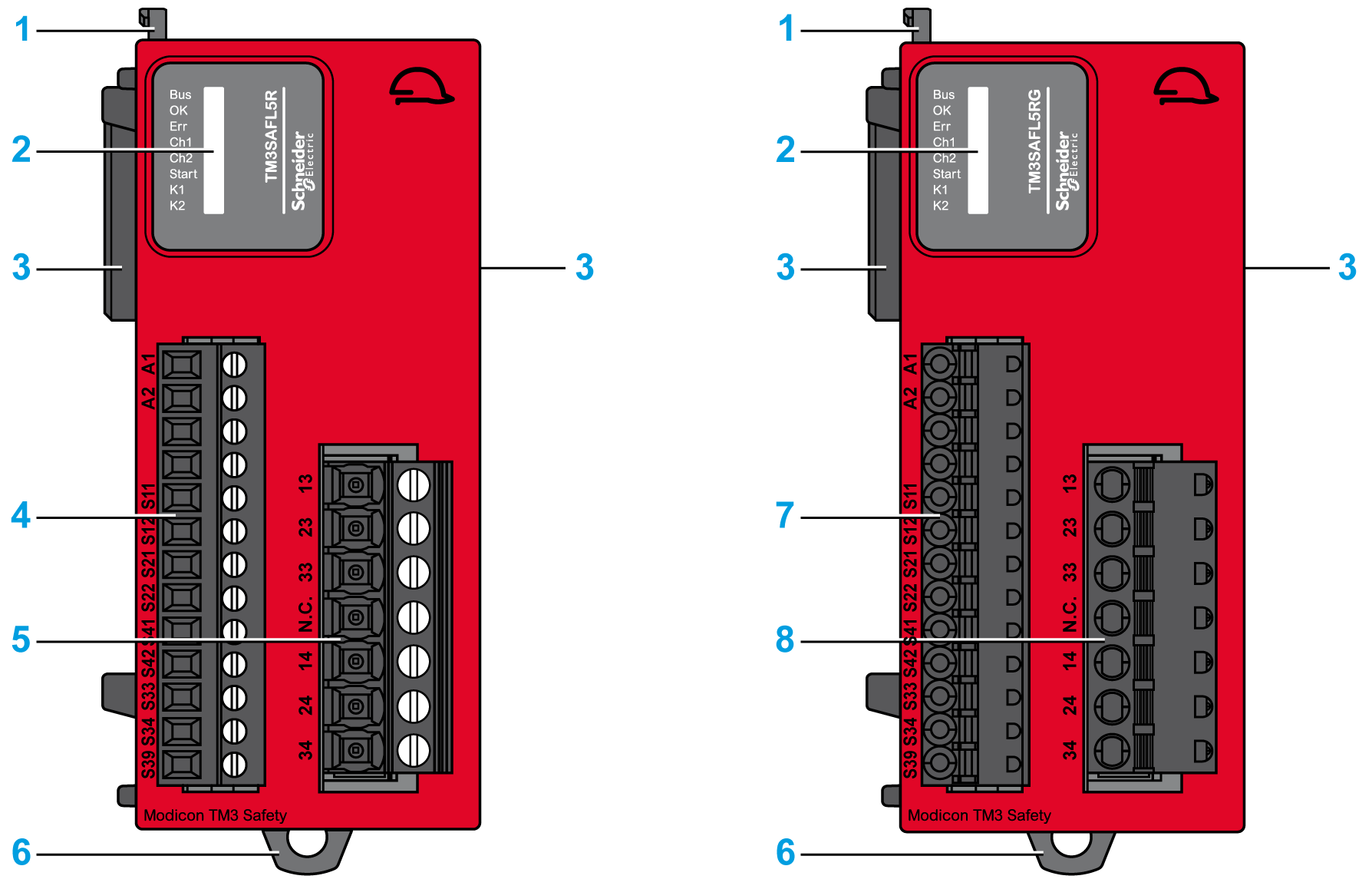

Diese Abbildung zeigt die Hauptelemente eines TM3-Sicherheit-Modul mit abnehmbarer Schraub- oder Federklemmenleiste:
In dieser Tabelle werden die Hauptelemente der TM3-Sicherheit-Module aufgeführt:
|
Bezeichnung |
Element |
|
|---|---|---|
|
1 |
Verriegelung zur Befestigung am vorangehenden Modul |
|
|
2 |
Status-LEDs |
|
|
3 |
Erweiterungssteckverbinder für TM3-Bus (einer auf jeder Seite). |
|
|
4 |
Abnehmbare Schraubklemmenleiste für Spannungsversorgung und Eingänge mit einem Abstand von 3,81 mm (0,15 in). |
|
|
5 |
Abnehmbare Schraubklemmenleiste für Relaisausgänge mit einem Abstand von 5,08 mm (0,20 in). |
|
|
6 |
Halteclip für 35-mm-DIN-Schiene (1.38 in.) . |
|
|
7 |
Abnehmbare Federklemmenleiste für Spannungsversorgung und Eingänge mit einem Abstand von 3,81 mm (0,15 in). |
|
|
8 |
Abnehmbare Federklemmenleiste für Relaisausgänge mit einem Abstand von 5,08 mm (0,20 in). |
|
Die folgende Tabelle enthält die am Produkt angegebenen Symbole:
|
Symbol |
Referenz |
Titel |
|---|---|---|
|
|
IEC 60417-5032 |
Wechselstrom (AC) |
|
|
IEC 60417-5031 |
Gleichstrom (DC) |
|
|
ISO 7000-0434A |
Achtung |
