TM3 – Beschreibung

Allgemeine Beschreibung

Einführung

Das TM3-Sendererweiterungsmodul ist wie folgt ausgestattet:

o1 RJ45-Frontanschluss

o1 Schraube zum Anschluss an die Funktionserde

o2-Status-LEDs (Verbindung und Betrieb)

Das TM3-Empfängererweiterungsmodul ist wie folgt ausgestattet:

o1 RJ45-Frontanschluss

o1 Spannungsanschluss

o2-Status-LEDs (Verbindung und Betrieb)

Das TM3-Sendermodul ist über den TM3-Bus mit der Logiksteuerung verbunden. Sein Anschluss erfolgt mittels eines Verbinders an der linken Seite des Moduls. Das TM3-Sendererweiterungsmodul ist das letzte physische Modul der lokalen Konfiguration (es gibt keinen Busanschluss auf der rechten Seite des Moduls).

Das TM3-Empfängererweiterungsmodul wird über den RJ45-Frontanschluss mit einem geeigneten Kabel mit dem TM3-Sendererweiterungsmodul verbunden.

TM3-Sender- und Empfängermodule

Die nachstehende Tabelle enthält die TM3-Sender-/Empfänger-Erweiterungsmodule:

Bestellnummer	Beschreibung	Klemmentyp/Abstand
TM3XTRA1	Datensendermodul für dezentrale E/A	1 Frontanschluss RJ-45 1 Schraube für Funktionserdung
TM3XREC1	Datenempfängermodul für dezentrale E/A	1 Frontanschluss RJ-45 Spannungsversorgungsanschluss / 5,08 mm

Bestellnummer

Beschreibung

Klemmentyp/Abstand

TM3XTRA1

Datensendermodul für dezentrale E/A

1 Frontanschluss RJ-45

1 Schraube für Funktionserdung

TM3XREC1

Datenempfängermodul für dezentrale E/A

1 Frontanschluss RJ-45

Spannungsversorgungsanschluss / 5,08 mm

Implementierung von TM3-Sender- und -Empfängermodulen

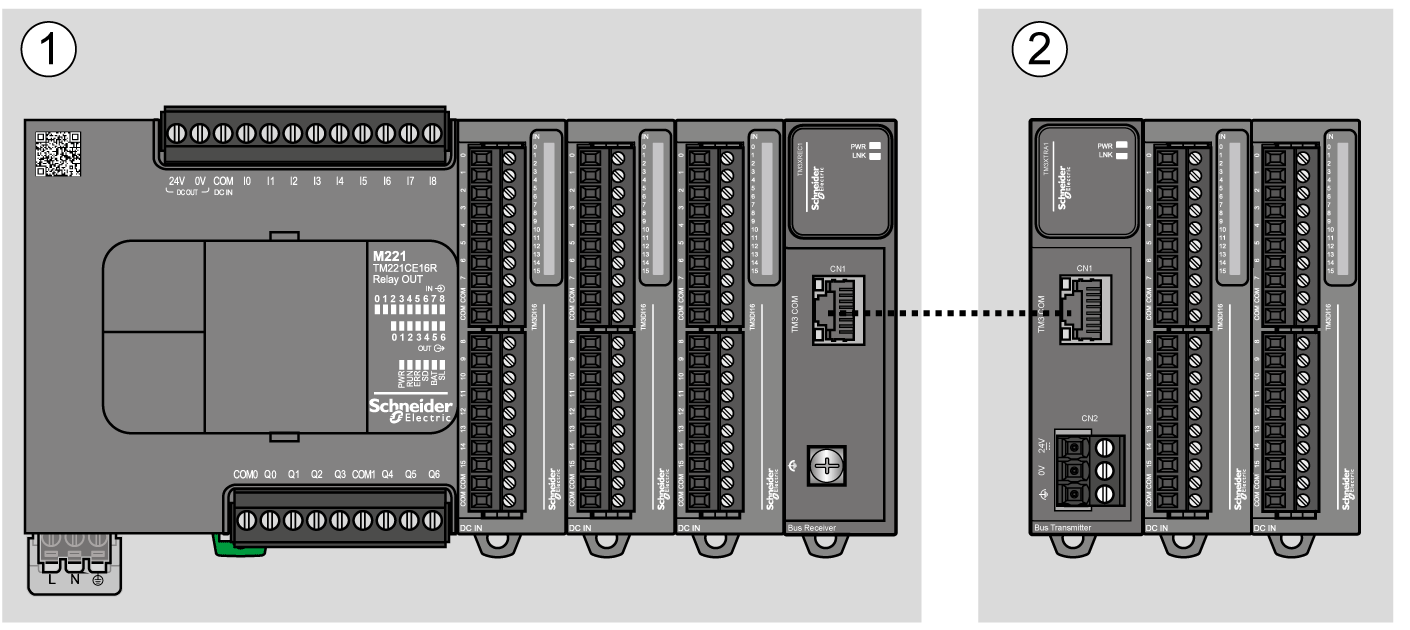

Die folgende Abbildung zeigt das System mit lokaler und dezentraler Konfiguration (Beispiel M221):

1 Lokale Konfiguration

2 Dezentrale Konfiguration

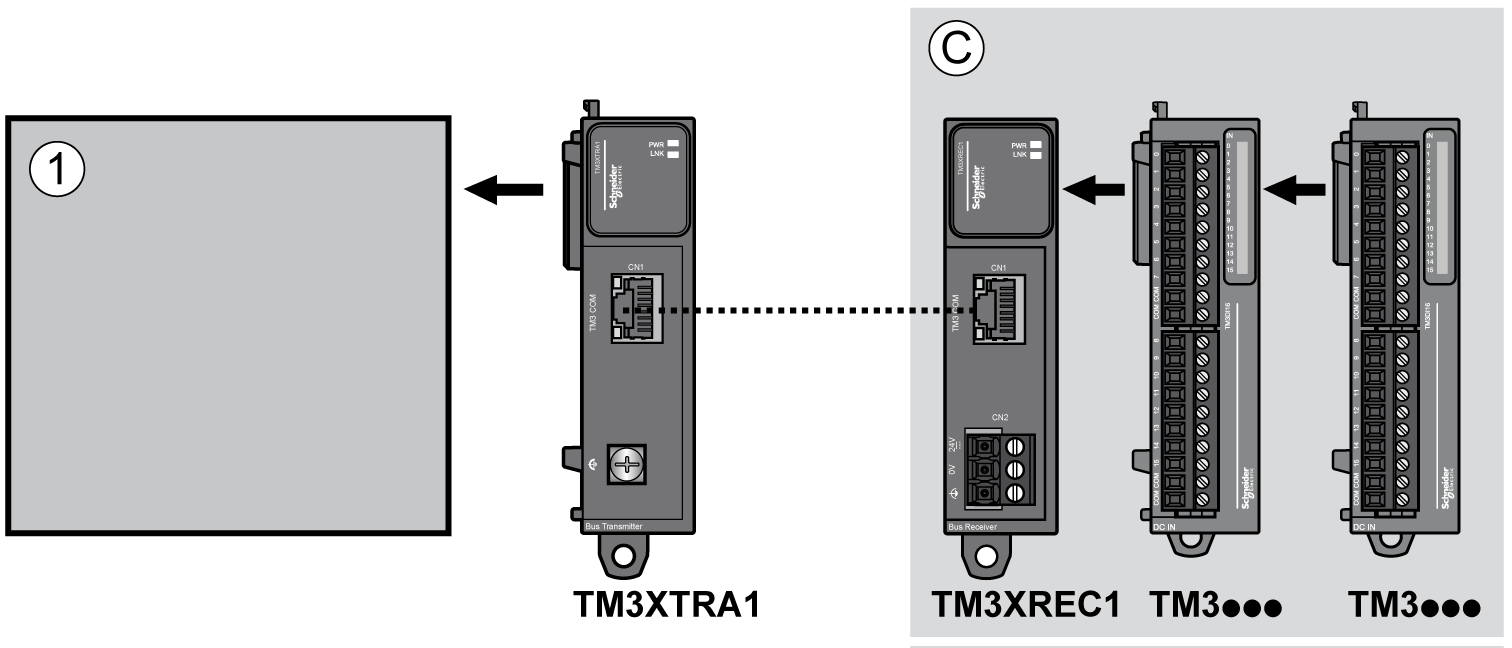

Die folgende Abbildung zeigt die Komponenten einer dezentralen Konfiguration:

1 Steuerung und Module

C Erweiterungsmodule (maximal 7)

HINWEIS: Sender- und Empfängermodule sind in der maximalen Anzahl der Erweiterungsmodule nicht enthalten.

HINWEIS: TM2-Module dürfen nicht in Konfigurationen eingesetzt werden, die TM3-Sender- und -Empfängermodule enthalten.

Zubehör

Referenz	Beschreibung	Verwendung	Anzahl
TMAT2PSET	Satz von 5 abnehmbaren Schraubklemmenleisten	Anschluss der 24-VDC-Spannungsversorgung	1
AB1AB8P35	Abschlussklammern	Zur Befestigung der Logiksteuerung bzw. des Empfängermoduls und deren montierten Erweiterungsmodulen auf einer Tragschiene (DIN-Schiene).	1
TM2XMTGB	Erdungsschiene	Verbindung von Kabelschirm und Modul mit der Funktionserde.	1
TM200RSRCEMC	Abzieh-Masseklammer	Anbringung und Verbindung der Erde mit der Kabelabschirmung.	25er-Pack
TMAM2	Montagesatz	Montage der Steuerung und der E/A-Module direkt auf einer flachen, vertikalen Schalttafel.	1

Kabel

Referenz	Beschreibung	Verwendung	Anzahl	Länge
VDIP184546005	Actassi CL-MNC5e RJ45-Patchkabel	Anschluss des Senders an den Empfänger.	1	0,5 m (1,64 ft)
VDIP184546010				1 m (3,28 ft)
VDIP184546020				2 m (6,56 ft)
VDIP184546030				3 m (9,84 ft)
VDIP184546050				5 m (16,40 ft)
Im Lieferumfang des TM3XTRA1-Moduls enthalten	Kabel für Funktionserde	Direktanschluss der Funktionserde (FE) an der leitfähigen Backplane	1	0,12 m (0,39 ft)
