Konfigurieren des PROFIBUS DP Slave-Moduls
Konfiguration des PROFIBUS DP-Slave-Moduls
Doppelklicken Sie in der Gerätebaumstruktur auf Meine Steuerung > COM_Bus > TM4PDPS1:

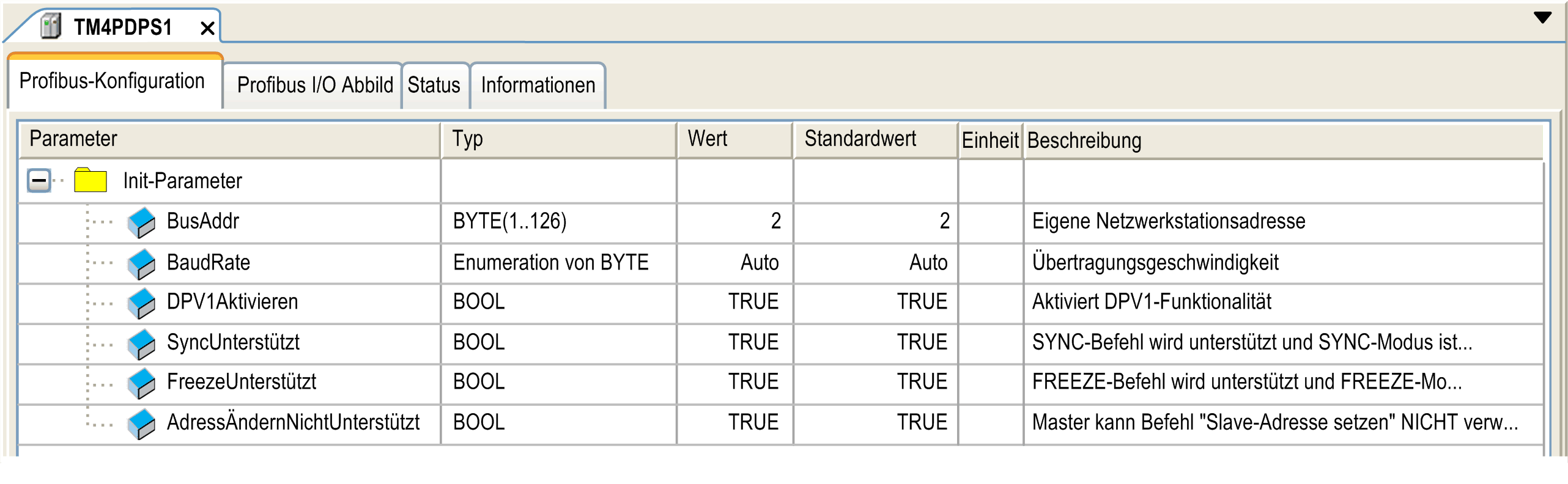

Auf der Registerkarte Profibus-Konfiguration werden folgende Parameter bereitgestellt:
|
Parameter |
Wert |
Standardwert |
Beschreibung |
|---|---|---|---|
|
BusAddr |
1...126 |
2 |
Adresse des PROFIBUS DP-Slave. Die Adresse 126 ist reserviert. |
|
BaudRate (KBaud) |
9.6 19.2 45.45 93.75 187.5 500 1500 3000 6000 12000 Auto |
Auto |
PROFIBUS-Übertragungsrate |
|
DPV1Aktivieren |
TRUE FALSE |
TRUE |
TRUE = Profibus DPV1-Funktionen für azyklischen Datenaustausch aktivieren |
|
SyncUnterstützt |
TRUE FALSE |
TRUE |
TRUE = Sync-Modus aktivieren, der den Sync-Befehl unterstützt |
|
FreezeUnterstützt |
TRUE FALSE |
TRUE |
TRUE = Freeze-Modus aktivieren, der den Freeze-Befehl unterstützt |
|
AdressÄndernNichtUnterstützt |
TRUE FALSE |
TRUE |
TRUE = Verhindert, dass ein PROFIBUS-Master die Adresse ändert |
