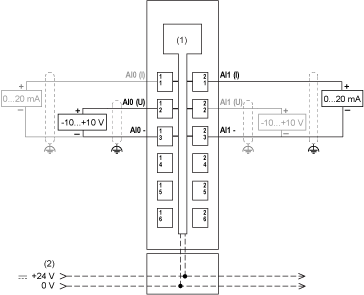

Die nachstehende Abbildung zeigt den Verdrahtungsplan für TM5SAI2H:
(1): Interne Elektronik
(2): 24-VDC-E/A-Leistungssegment, in die Bus-Grundträger integriert
(I): Strom
(U): Spannung
Verwenden Sie für alle Analog- und Hochgeschwindigkeitsein-/-ausgänge und Kommunikationsverbindungen abgeschirmte und ordnungsgemäß geerdete Kabel. Wenn Sie für diese Verbindungen keine geschirmten Kabel verwenden, kann es zu elektromagnetischen Störungen und dadurch zu einer Beeinträchtigung der Signalqualität kommen. Gestörte Signale wiederum können ein unbeabsichtigtes Verhalten der Steuerung bzw. der verbundenen Module und Geräte zur Folge haben.
|
|
|
UNBEABSICHTIGTER GERÄTEBETRIEB |
|
oVerwenden Sie geschirmte Kabel für schnelle E/A-, analoge E/A- und Kommunikationssignale. oErden Sie die geschirmten Kabel für die Übertragung von analogen E/A-, schnellen E/A- und Kommunikationssignalen an einem Punkt1. oVerlegen Sie die Kommunikations- und E/A-Kabel separat von den Stromkabeln. |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |
1 Eine Erdung an mehreren Punkten ist zulässig, wenn Verbindungen zu einer äquipotenzialen Erdungsplatte hergestellt werden, die dazu ausgelegt ist, eine Beschädigung der Kabelschirme bei Kurzschlussströmen im Leistungssystem verhindern.
|
|
|
UNBEABSICHTIGTER GERÄTEBETRIEB |
|
Verbinden Sie keine Drähte mit ungenutzten Anschlüssen und/oder mit Anschlüssen, die als No Connection (N.C.) gekennzeichnet sind. |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |
Wenn Sie den Analogkanal physisch für ein Spannungssignal verdrahtet haben und Sie den Kanal in EcoStruxure Machine Expert für ein Stromsignal konfigurieren, kann die Analogschaltung dadurch beschädigt werden.
|
HINWEIS |
|
GERÄT NICHT BETRIEBSBEREIT |
|
Vergewissern Sie sich, dass die physische Verdrahtung der Analogschaltung mit der Softwarekonfiguration für den Analogkanal kompatibel ist. |
|
Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben. |
Bedingungen für die Installation
Stellen Sie die analogen 16-Bit-Eingangsmodule nicht nebeneinander auf, da dies zu elektromagnetischen Interferenzen und einem unbeabsichtigten Gerätebetrieb führen kann. Ferner können auch andere Gerätetypen ähnliche elektromagnetische Interferenzen bewirken, die zu einer Beeinträchtigung der Genauigkeit bei der Konvertierung führen. In der physischen Konfiguration reicht ein einzelnes, nicht störendes Scheibenelement, um diese Art der Interferenz zu verhindern. Trennen Sie die analogen 16-Bit-Module sowohl voneinander und als auch von den folgenden Geräten:
oTM5SBER2 Busempfänger
oTM5SPS2 und TM5SPS2F Versorgungsmodule
oTM258•••- und LMC058••• -Steuerungen
|
|
|
UNBEABSICHTIGTER GERÄTEBETRIEB |
|
oStellen Sie die analogen 16 Bit-Eingangsmodule nicht nebeneinander auf. oStellen Sie die analogen 16 Bit-Eingangsmodule nicht direkt neben Geräten auf, die elektromagnetische Interferenzen verursachen. oSchieben Sie wenigstens ein nicht störendes Scheibenelement zwischen zwei analoge 16 Bit-Eingangsmodule und einem Gerät, das elektromagnetische Interferenzen verursacht. |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |
