Verdrahtungsplan für das Modul TM5SBER2

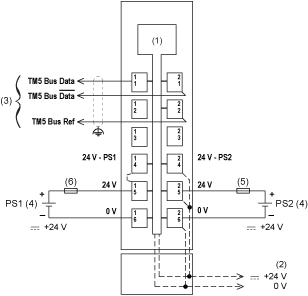

Die nachstehende Abbildung zeigt den Verdrahtungsplan für TM5SBER2:
(1) Interne Elektronik
(2) 24-VDC-E/A-Leistungssegment, in die Buseinheiten integriert
(3) TM5-Erweiterungsbuskabel (TCSXCNNXNX100)
(4) PS1/PS2: Extern isolierte Stromversorgung 24 VDC
(5) Externer Sicherungstyp T, träge: Max. 10 A, 250 V
(6) Externer Sicherungstyp T, träge: 1 A, 250 V
|
|
|
UNBEABSICHTIGTER GERÄTEBETRIEB |
|
Sorgen Sie für die ordnungsgemäße Erdung der Kabelschirme gemäß den Anweisungen in der zugehörigen Dokumentation. |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |
|
|
|
UNBEABSICHTIGTER GERÄTEBETRIEB |
|
Verbinden Sie keine Drähte mit ungenutzten Anschlüssen und/oder mit Anschlüssen, die als No Connection (N.C.) gekennzeichnet sind. |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |
