Beschreibung des Moduls TM5STI4ATCFS

Hauptmerkmale

Die folgende Tabelle zeigt die Hauptmerkmale von Sicherheitsanalogeingangsmodul TM5STI4ATCFS:

Hauptmerkmale
Anzahl der Eingänge	2 redundante sicherheitstechnische Analogeingänge für Thermoelemente 2 Sicherheitseingänge für die PT100/PT1000-Temperaturkompensation
Eingangssensortyp	J, K, N, S, R, C, T Thermoelementsensoren
Eingangsbereich	oTyp J, Fe-CuNi: -210 bis 1200 °C (-346 bis 2192 °F) oTyp K, NiCr-Ni: -270 bis 1372 °C (-454 bis 2501,6 °F) oTyp N, NiCrSi-NiSi: -270 bis 1300 °C (-454 bis 2372 °F) oTyp S, PtRh10-Pt: -50 bis 1768 °C (-58 bis 3214.4 °F) oTyp R, PtRh13-Pt: -50 bis 1768 °C (-25 bis 3214,4 °F) oTyp C, WRe5-WRe26: 0 bis 2320 °C (32 bis 4208 °F) oTyp T, Cu-CuNi: -270 bis 400 °C (-454 bis 752 °F) Sensorspezifizierung gemäß EN IEC 60584-1:2010.
Eingangsfilter	Konfigurierbarer Eingangsfilter und Schaltgrenzwert
Eingangsbereich	-65 bis +65 mV (Spannungsmessbereich HW_LIMIT_MIN, HW_LIMIT_MAX)
Klemmen-Temperaturkompensation	2 nicht-redundante sicherheitstechnische Analogeingänge für PT100/PT1000-Messungen
Auflösung Digitalwandler	24 Bit

Dieses Gerät wurde für einen Betrieb in gefahrenfreien Bereichen entwickelt. Installieren Sie das Gerät nur in Umgebungen, die keine gefährliche explosionsfähige Atmosphäre aufweisen.

GEFAHR

EXPLOSIONSGEFAHR

Installieren und verwenden Sie dieses Gerät ausschließlich in Ex-freien Bereichen.

Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

Thermoelement-Module werden für einen Thermoelement-Sensortyp jeweils als Einheit konfiguriert. In einem Modul können nicht verschiedene Thermoelement-Sensortypen kombiniert werden, da dies zu falschen Temperturmesswerten führen würde.

WARNUNG

UNBEABSICHTIGTER BETRIEBSZUSTAND DES GERÄTS

oSchließen Sie an ein Temperaturmodul nur Thermoelement-Sensoren desselben Typs an.

oKonfigurieren Sie das Modul für den zutreffenden Thermoelement-Typ.

Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

Bestellinformationen

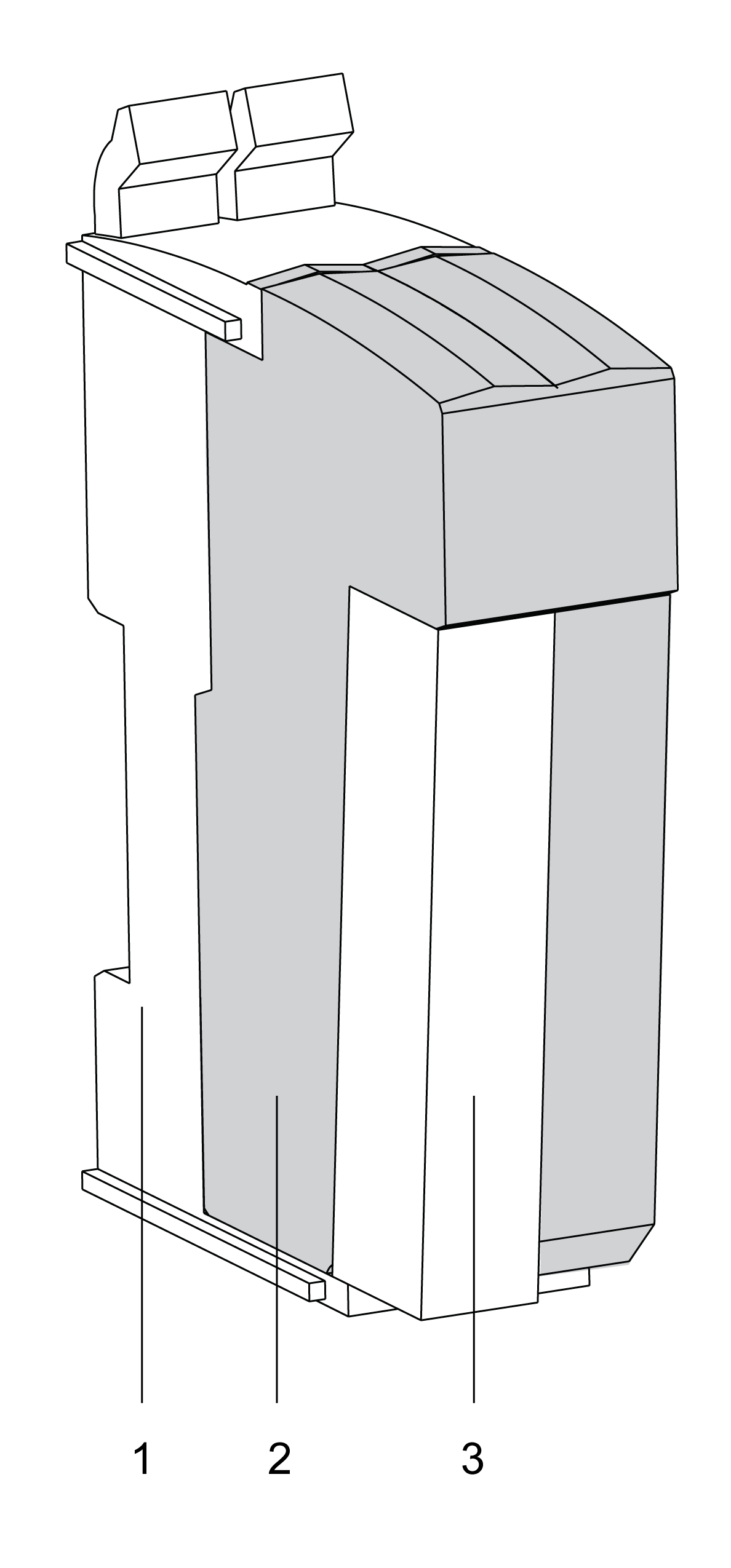

Die nachstehende Abbildung zeigt das Modul in Verbindung mit den erforderlichen Komponenten:

In der folgenden Tabelle werden die Referenzen des Moduls dargestellt:

Nummer	Bestellnummer	Beschreibung	Farbe
2	TM5STI4ATCFS	TM5 Sicherheitsanalogeingangsmodul	Rot

Die folgende Tabelle enthält die Bestellreferenzen für die erforderlichen Komponenten:

Nummer	Bestellnummer	Beschreibung	Farbe
1	TM5ACBM3FS	TM5 Sicherheitssbus-Grundträger, sicherheitscodiert, interne E/A-Versorgung durchverbunden	Rot
3	TM5ACTB5EFS	TM5 Sicherheitsklemmenleiste, 16-polig, sicherheitscodiert, 2x PT1000 integriert für die Klemmen-Temperaturkompensation	Rot
3	TM5ACTB5FFS	TM5 Sicherheitsklemmenleiste, 16-polig, sicherheitscodiert	Rot
HINWEIS: Für den Betrieb des Moduls ist jeweils ein (separat erhältliches) TM5-Modul des Typs Sicherheitssbus-Grundträger und Sicherheitsklemmenleiste erforderlich. Weitere Informationen finden Sie unter TM5ACBM3FS Sicherheitssbus-Grundträger und TM5ACTB5EFS Sicherheitsklemmenleiste/TM5ACTB5FFS Sicherheitsklemmenleiste.

Status-LEDs

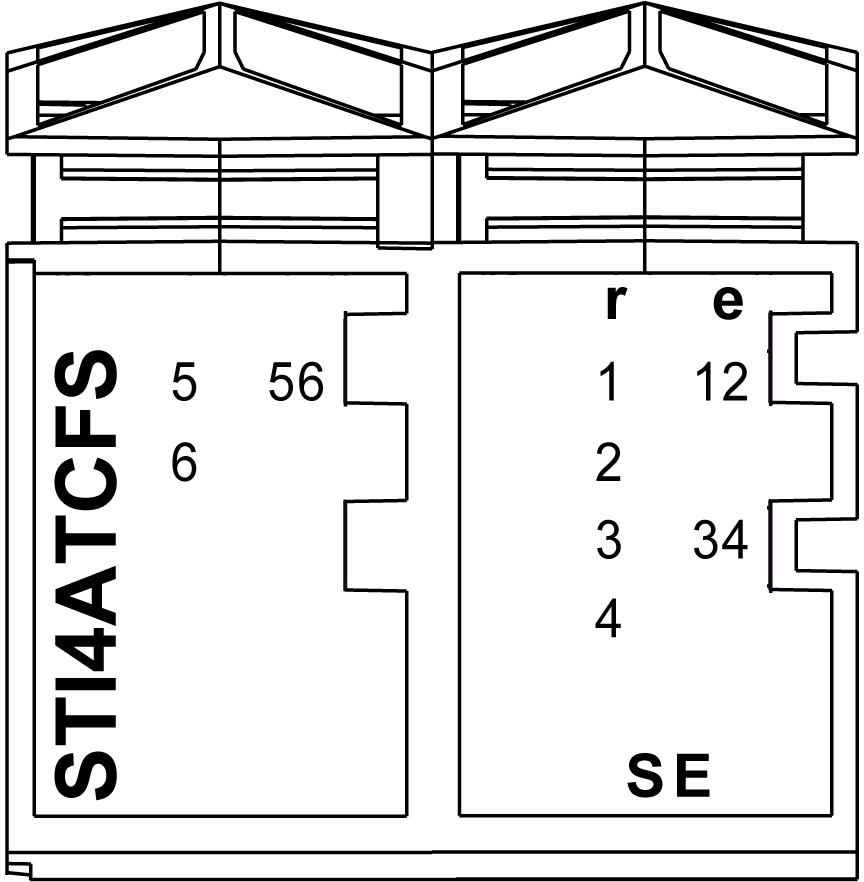

Die Abbildung zeigt die Status-LEDs des Moduls TM5STI4ATCFS:

In der folgenden Tabelle wird der Status der LED-Anzeige beschrieben:

LED-Anzeige	Farbe	Status	Beschreibung
r	Aus		Keine Modulversorgung angeschlossen
	Grün	1-maliges Aufblinken	Reset-Modus
		2-maliges Aufblinken	Firmwareaktualisierung Verarbeitung läuft
		Blinken	Status "Pre-Operational"
		Ein	RUN-Zustand
e	Aus		Kein Fehler erkannt oder Modulversorgung nicht angeschlossen
	Rot	Blinken	Bootloader-Modus
		3-maliges Aufblinken	Firmware-Download findet statt
		Ein	Fehler erkannt
r+e	Leuchten: Rot / 1-maliges Aufblinken: Grün		Ungültige Konfiguration

LED-Anzeige	Farbe	Status	Beschreibung
1 2 3 4 5 6	Aus		Kanal nicht verwendet
	Rot	Ein	Zeigt entweder einen festgestellten Fehler beim entsprechenden Eingang oder die Verwendung eines Sicherheitseingangs als einen Nicht-Sicherheitseingang an. HINWEIS: Wenn keine Verbindung zum Safety Logic Controller besteht, bleiben alle Kanäle konstant rot.
	Rot	Blinken	Offener Stromkreis (Leerlauf) am entsprechenden Kanal
	Grün	Ein	Kanal wird verwendet und Signal OK
	Grün	Blinken	Kanal außerhalb der in EcoStruxure Machine Expert - Safety konfigurierten Grenzwerte
12, 34, 56	Aus		Signal am Kanalpaar nicht OK
	Rot	Ein	Zeigt einen festgestellten Fehler an.
	Grün	Ein	Signal am Kanalpaar OK

LED-Anzeige	Farbe	Status	Beschreibung
S E	Aus		RUN-Status oder 24 VDC-Versorgung nicht vorhanden
	Rot		Bootphase, fehlende TM5-Verbindung oder nicht funktionsfähiger Prozessor (siehe nachfolgender Sicherheitshinweis)
			Status "Pre-Operational"
			Kommunikationskanal nicht OK
			Die Firmware dieses Moduls ist eine nicht-zertifizierte Pilotversion HINWEIS: Bei dieser Anzeige muss das Modul unverzüglich ersetzt werden oder dessen Firmware mit einer zertifizierten aktualisiert werden. Fragen Sie in alle Fällen bei Ihrem Schneider Electric Vertreter nach.
			Bootphase, nicht funktionsfähige Firmware
		Ein	Sicherheitsbezogener Status ist aktiv.

Wenn die LEDs S und E LEDs konstant leuchten, ist das Modul nicht betriebsbereit. In Safety Logic Controller ist auch eine Diagnose verfügbar, um diesen Status anzuzeigen. Tauschen Sie das Modul in diesem Fall sofort aus. Es liegt in der Verantwortung des Benutzers, alle notwendigen Reparaturmaßnahmen unverzüglich einzuleiten, um einen ordnungsgemäßen Betrieb zu gewährleisten.

WARNUNG

VERLUST DER SICHERHEITSFUNKTION

oErsetzen Sie jedes und alle Module, die anzeigen, dass sie nicht betriebsbereit sind.

oStellen Sie sicher, dass die Auswirkungen nicht reparierter Geräte bei Ihrer Risikobewertung berücksichtigt werden.

oFühren Sie alle notwendigen Reparaturmaßnahmen durch, bevor Sie die Maschine erneut starten oder deren Betrieb fortführen.

Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.
