Beim Verdrahten des TM5/TM7-Systems müssen verschiedene Regeln beachtet werden.
|
|
|
GEFAHR EINES ELEKTRISCHEN SCHLAGS, EINER EXPLOSION ODER EINES LICHTBOGENS |
|
oTrennen Sie alle Geräte, einschließlich der angeschlossenen Komponenten, vor der Entfernung von Abdeckungen oder Türen sowie vor der Installation oder Entfernung von Zubehörteilen, Hardware, Kabeln oder Drähten von der Spannungsversorgung, ausgenommen unter den im zugehörigen Hardwarehandbuch dieser Geräte angegebenen Bedingungen. oVerwenden Sie stets ein genormtes Spannungsprüfgerät, um sicherzustellen, dass die Spannungsversorgung wirklich abgeschaltet ist. oBringen Sie alle Abdeckungen, Zubehörteile, Hardware, Kabel und Drähte wieder an, sichern Sie sie und vergewissern Sie sich, dass eine ordnungsgemäße Erdung vorhanden ist, bevor Sie die Spannungszufuhr zum Gerät einschalten. oDieses Gerät und jegliche zugehörigen Produkte dürfen nur mit der angegebenen Spannung betrieben werden. |
|
Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen. |
Die folgenden Regeln müssen beim Verdrahten des Systems beachtet werden:
oDie E/A- und die Kommunikationskabel müssen getrennt von den Stromkabeln verlegt werden. Verlegen Sie diese beiden Kabeltypen in einem separaten Kabelkanal.
oAchten Sie darauf, dass die Betriebs- und Umgebungsbedingungen den Vorgaben entsprechen.
oVerwenden Sie die richtige Kabelstärke für die jeweilige Spannung bzw. Stromstärke.
oVerwenden Sie ausschließlich Kupferleiter.
oIm Falle von TM5 Sicherheits-E/A-Module:
oVerwenden Sie geschirmte, verdrillte Doppelkabel für sicherheitsbezogene E/A- und TM5-Bussignale.
oVerwenden Sie geschirmte, verdrillte Doppelkabel für Encoder, Netzwerke und Feldbus (Sercos III).
oIm Falle von TM7 Sicherheits-E/A-Module:
oVerwenden Sie nur den Erweiterungsbus und E/A-Kabel, die speziell für TM7-E/A konzipiert sind.
|
|
|
UNBEABSICHTIGTER BETRIEBSZUSTAND DES GERÄTS |
|
oVerwenden Sie geschirmte Kabel für sicherheitsbezogene E/A- und Kommunikationssignale. oErden Sie Kabelabschirmungen für sicherheitsbezogene E/A- und Kommunikationssignale an einem einzelnen Punkt1. oVerlegen Sie Kommunikations- und E/A-Kabel von den Stromkabeln getrennt. |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |
1 Eine Erdung an mehreren Punkten ist zulässig, wenn Verbindungen zu einer äquipotenzialen Erdungsplatte hergestellt werden, deren Abmessungen eine Beschädigung der Kabelschirme bei Kurzschlussströmen im Leistungssystem verhindern.
Zu verwendende Drahtgrößen mit entfernbarer Federklemmenleiste TM5ACTB52FS:
Zu verwendende Drahtgrößen mit entfernbaren Federklemmenleiste TM5ACTB5EFS und TM5ACTB5FFS:
Die Federspannanschlüsse der Klemmenleiste sind nur für einen Draht bzw. ein Kabelende vorgesehen. Zwei Drähte im gleichen Anschluss müssen mit einem Zweileiter-Kabelende angebracht werden, damit sie sich nicht lösen können.
|
|
|
ELEKTRISCHER SCHLAG AUFGRUND LOCKERER VERDRAHTUNG |
|
Sie dürfen jeweils nur einen Draht pro Verbinder an den Federklemmenleisten anschließen, es sei denn, Sie verwenden ein doppeltes Drahtkabelende (Aderendhülse). |
|
Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen. |
|
|
|
BRANDGEFAHR |
|
Verwenden Sie für die Stromleistung der E/A-Kanäle und Spannungsversorgungen ausschließlich angemessene Drahtstärken. |
|
Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen. |
Der Anschluss einer falschen Feldklemme an das elektronische Modul hat möglicherweise ein unerwartetes Verhalten der Anwendung zur Folge und / oder beschädigt das elektronische Modul.
|
|
|
FALSCHE VERDRAHTUNG DER KLEMMENLEISTE |
|
Stellen Sie sicher, dass jede Klemmenleiste an der zutreffenden Position angeschlossen wird. |
|
Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen. |
HINWEIS: Stellen Sie sicher, dass jede Klemmenleiste und jedes elektronische Modul klar und eindeutig codiert ist, um einen fehlerhaften Anschluss der Klemmenleisten zu vermeiden.
TM5 Zugentlastung über Kabelhalter
Es gibt zwei Methoden der Zugentlastung:
oDie Klemmenleisten haben Steckplätze für die Befestigung der Kabelhalter. Führen Sie eine Kabelklemme durch diesen Schlitz, um Kabel und Drähte zu sichern und dadurch die Spannung zwischen diesen Elementen und den Klemmenleistenanschlüssen zu reduzieren.
oNach Erdung des TM5-Systems über die Erdungsplatte können die Drähte gebündelt werden an den Laschen der Erdungsplatte mittels Kabelhaltern zur Zugentlastung befestigt werden .TM2XMTGB
Die folgende Tabelle enthält die Größe der Kabelklemme und illustriert die zwei Methoden der Spannungsminderung an den Kabeln:
|

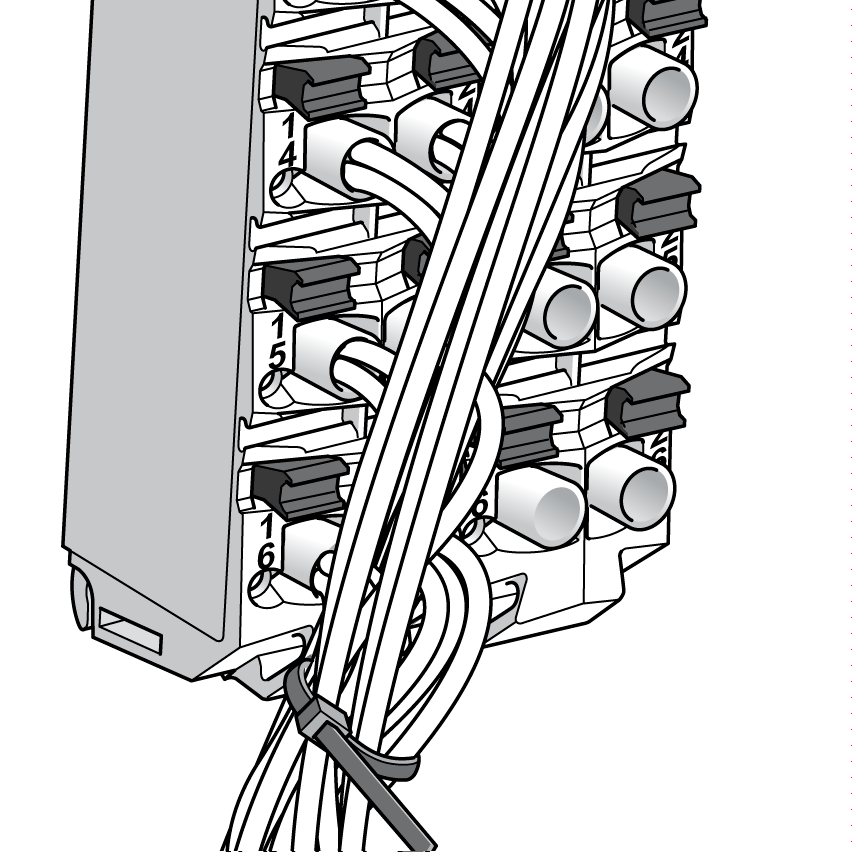

In der folgenden Abbildung wird die Verwendung einer Kabelklemme dargestellt: |
Klemmenleiste |
TM2XMTGB Erdungsplatte |
|---|---|---|
|
Stärke |
1,2 mm (0.05 in.) max. |
1,2 mm (0.05 in.) |
|
Breite |
4 mm (0.16 in.) max. |
2,5 bis 3 mm (0.1 bis 0.12 in.) |
|
Abbildung des Einbaus |
|
|
Weitere Informationen finden Sie unter Erdung des Systems.
Bei Verwendung vorkonfektionierter Schneider Electric IP67-Kabel beinhalten die Bausteine des TM7-System ein Erdungssystem, das für die Montage und den Anschluss von Hardware wesentlich ist. Die Bausteine des TM7-System müssen immer auf einer leitfähigen Backplane montiert werden. Zur Montage der Bausteine eingesetzte Backplanes oder Objekte (Maschinenrahmen aus Metall, Montageschiene oder Montageplatte) müssen den lokalen oder nationalen Bestimmungen und Vorschriften gemäß geerdet werden (PE). Für weitere Informationen siehe die Erdung Ihrer Systembausteine.
HINWEIS: Wenn Sie keine vorkonfektionierten Schneider Electric IP67-Kabel einsetzen, müssen Sie geschirmte Kabel und leitende Steckverbinder (Metallgewinde am Verbinder) verwenden und sicherstellen, dass der Kabelschirm mit der Metallhülse des Verbinders verbunden wird.
|
|
|
FALSCHE ERDUNGSLEITUNG |
|
oVerwenden Sie ausschließliche Kabel mit isolierter, geschirmter Ummantelung. oVerwenden Sie ausschließlich IP67-Steckverbinder mit Metallgewinde. oVerbinden Sie den Kabelschirm mit dem Metallgewinde der Steckverbinder. oHalten Sie stets sämtliche lokalen und nationalen Verdrahtungsvorschriften ein. |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |
Die nachstehende Abbildung zeigt die Erdung von TM7-System:
Schutz der Ausgänge vor Schäden durch Induktive Last
Abhängig von der Last ist für die Ausgänge an den Steuerungen und bestimmten Modulen eventuell eine Schutzschaltung erforderlich. Induktive Lasten mit Gleichspannung können Spannungsreflexionen verursachen, die zu Überschwingungen führen, die wiederum die Ausgangsgeräte beschädigen oder deren Lebensdauer verkürzen.
|
|
|
INUKTIVE LASTEN |
|
Verwenden Sie einen geeigneten externen Schutzkreis bzw. eine sachgemäße Schutzvorrichtung, um die Gefahr einer Beschädigung aufgrund induktiver Direktstromlasten zu begrenzen. |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |
Relaisausgänge können bis zu 48 VAC (TM5SDM4DTRFS) und bis zu 230 VAC (TM5SDO2DTRFS) unterstützen. Eine Beschädigung dieser Art Ausgänge durch induktive Lasten kann zu Schweißkontakten und Steuerungsverlust führen. Induktive Lasten müssen mit einer Schutzeinrichtung ausgestattet sein, wie z. B. ein RC-Spitzenwertbegrenzer, ein RC-Stromkreis oder eine Schutzdiode. Kapazitive Lasten werden von diesen Relais nicht unterstützt.
|
|
|
VERSCHWEISSUNG DER RELAISAUSGÄNGE |
|
oSchützen Sie Relaisausgänge stets vor einer Beschädigung durch induktive Wechselstromlasten mithilfe einer geeigneten externen Schutzschaltung oder -vorrichtung. oSchließen Sie Relaisausgänge niemals an kapazitive Lasten an. |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |

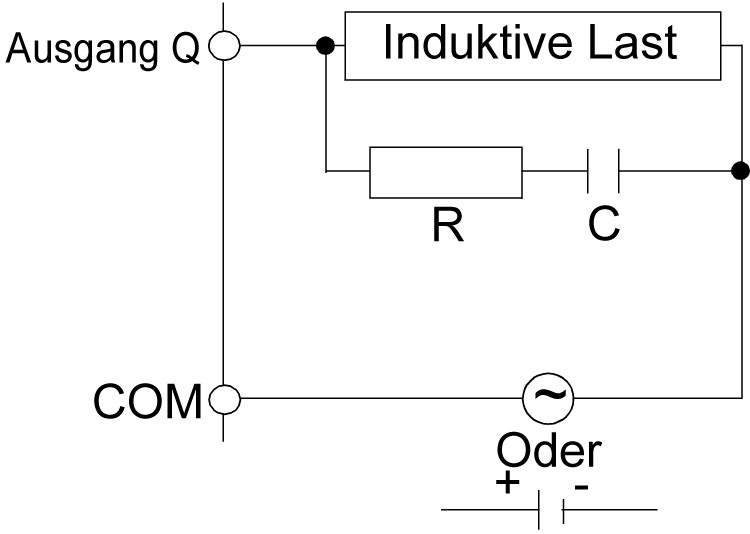

Schutzschaltung A: Diese Schutzschaltung kann sowohl für AC- als auch für DC-Lastleistungsschaltungen verwendet werden.
oC ist Wert zwischen 0,1 und 1 μF.
oR ist ein Widerstand der fast dem Widerstandswert der Last entspricht.

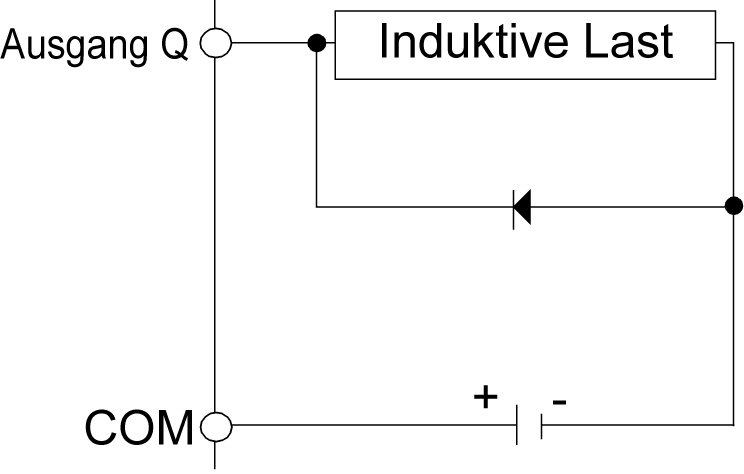

Schutzschaltung B: Diese Schutzschaltung kann für DC-Lastleistungsschaltungen verwendet werden.
Verwenden Sie eine Diode mit den folgenden Kenndaten:
oReverse Stehspannung: Leistungsspannung des Lastschaltkreises x 10
oDurchlassstrom: Höher als der Laststrom

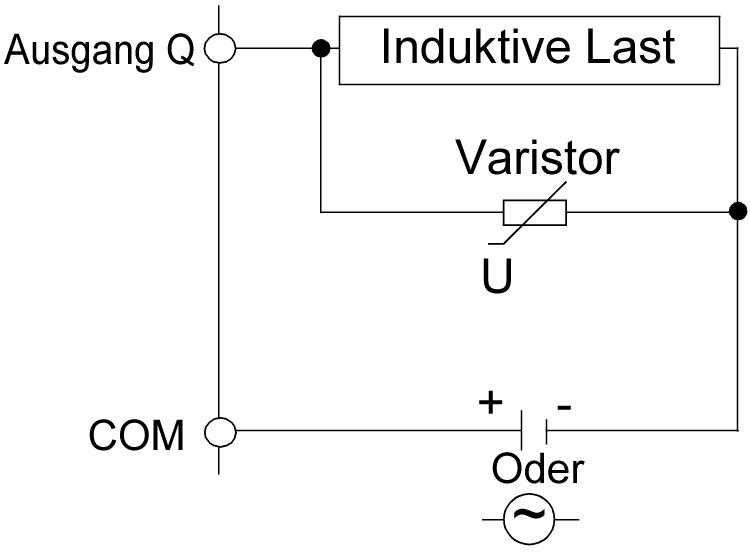

Schutzschaltung C: Diese Schutzschaltung kann sowohl für AC- als auch für DC-Lastleistungsschaltungen verwendet werden.
oBei Anwendungen, in denen die induktive Last häufig bzw. schnell ein- und ausgeschaltet wird, ist sicherzustellen, dass die Nennenergie bei Dauerbetrieb (J) des Varistors die Spitzenlastenergie um 20 % oder mehr übersteigt.
