Technische Daten des Moduls TM5SDO2DTRFS
In diesem Abschnitt werden die technischen Daten des Moduls TM5SDO2DTRFS beschrieben. Siehe auch TM5-Umgebungskenndaten.
|
|
|
BRANDGEFAHR |
|
oVerwenden Sie für die Stromleistung der E/A-Kanäle und Spannungsversorgungen ausschließlich angemessene Drahtstärken. oFür die Verdrahtung von Relaisausgängen mit 2 A sind Leiter mit einer Drahtstärke von mindestens 0,5 mm2 (AWG 20) mit einem Temperaturnennwert von mindestens 80 °C (176 °F) zu verwenden. oFür die gemeinsamen Leiter bei der Relaisausgangsverdrahtung (6 A) bzw. für die Verdrahtung von Relaisausgängen mit über 2 A sind Leiter mit einer Drahtstärke von mindestens 1,0 mm2 (AWG 16) mit einem Temperaturnennwert von mindestens 80 °C (176 °F) zu verwenden. |
|
Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen. |
|
|
|
UNBEABSICHTIGTER BETRIEBSZUSTAND DES GERÄTS |
|
Überschreiten Sie keinen der in den umgebungsspezifischen und elektrischen Kenndatentabellen angegebenen Nennwerte. |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |
Die folgende Tabelle enthält die allgemeinen Merkmale des Moduls TM5SDO2DTRFS:
|
Allgemeine Merkmale |
||
|---|---|---|
|
Versorgungsnennspannung |
24 VDC |
|
|
Status-Anzeigen |
oE/A-Funktionen pro Kanal oBetriebszustand oModulstatus |
|
|
Diagnose |
Modul Run / aufgefundener Fehler |
angezeigt durch Status-LED und Softwarestatus |
|
Eingänge |
angezeigt durch Status LED |
|
|
Ausgänge |
angezeigt durch Status LED und Software Status (Status festgestellter Ausgangsfehler) |
|
|
Potenzialtrennung1) |
Kanal - Bus |
Siehe Hinweis. |
|
Kanal - Kanal |
Siehe Hinweis. |
|
|
TM5-Bus 5 VDC - Stromaufnahme |
52 mA |
|
|
Stromaufnahme des 24-VDC-E/A-Segments |
47,9 mA |
|
|
Zertifizierungen und Normen |
oCE ocULus oEN IEC 61508:2010 oEN IEC 62061:2010 oEN ISO 13849-1:2008 oEN IEC 61511:2004 oEN 50156-1:2004 Relais: oEN 50155 oEN 50205 |
|
|
Max. interne Zykluszeit |
500 µs |
|
|
200 µs |
||
|
500 µs |
||
|
ID-Code für die Firmwareaktualisierung |
53765 dez. |
|
HINWEIS1) Die Isolierung des Elektronikmoduls liegt bei 500 VAC effektiv zwischen der vom TM5-Bus versorgten Elektronik und der Elektronik, die durch das mit dem Modul verbundene 24-VDC-E/A-Leistungssegment versorgt wird. In der Praxis wird das Elektronikmodul im Bus-Grundträger installiert, und zwischen dem TM5-Leistungsbus und dem 24-VDC-E/A-Leistungssegment ist eine Bridge vorhanden. Die zwei Leistungsschaltungen sind über spezifische Komponenten mit derselben Funktionserde (FE) verbunden. Diese Komponenten wurden speziell auf eine Reduzierung der Folgen elektromagnetischer Störungen ausgerichtet. Sie sind für eine Nennspannung von 30 VDC bzw. 60 VDC ausgelegt. Dadurch kann die Isolierung des gesamten Systems von den effektiv 500 VAC deutlich reduziert werden.
Die folgende Tabelle enthält die Betriebsbedingungen des Moduls TM5SDO2DTRFS:
|
Betriebsbedingungen |
||
|---|---|---|
|
Einbaulage |
Waagrecht oder senkrecht |
|
|
Betriebstemperatur |
Waagrechte Einbaulage |
0 bis +55 °C (+32 bis 131 °F), für Derating siehe folgende Tabelle1 |
|
Senkrechte Einbaulage |
0...+45 °C (+32...113 °F), für Derating siehe folgende Tabelle1 |
|
|
Relative Luftfeuchtigkeit |
5 bis 95 %, nicht kondensierend |
|
|
Aufstellungshöhe über NN (Meeresspiegel) |
0 bis 2000 m (0 bis 6561 ft) |
Kein Derating für Höhenlage |
|
> 2000 m (> 6561 ft) |
Reduzierung der Umgebungstemperatur um 0,5 °C pro 100 m (0.9 °F pro 328 ft) |
|
|
EN 60529-Schutzart |
IP20 |
|
1 Derating in Verhältnis zur Betriebstemperatur und Einbaulage
|
Waagrechte Einbaulage, 0 bis +55 °C (+32 bis 131 °F) |
Senkrechte Einbaulage, 0 bis +45 °C (+32 bis 113 °F) |
|---|---|

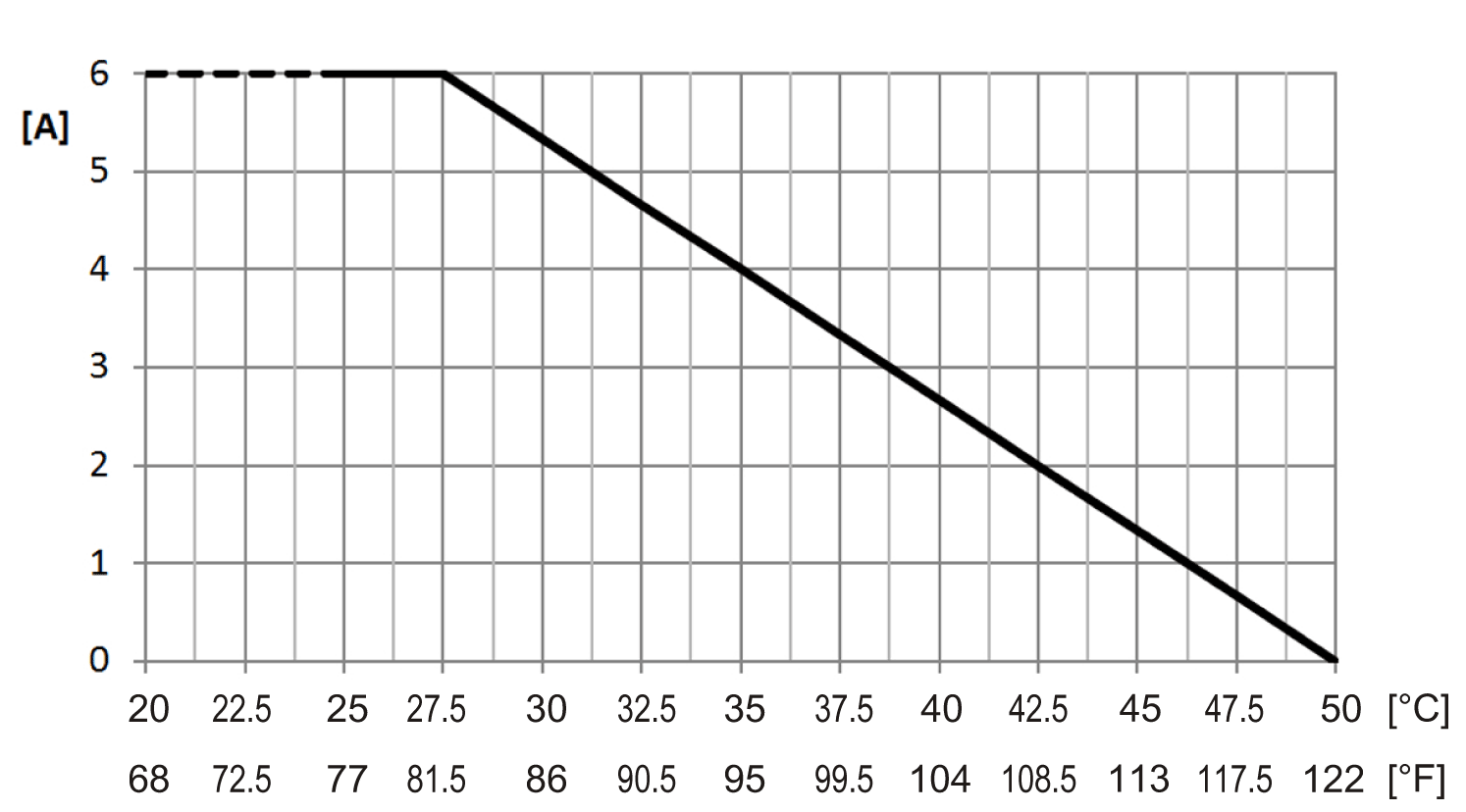

x-Achse: Umgebungstemperatur [°C/°F] y-Achse: Ausgangsstrom [A] |
x-Achse: Umgebungstemperatur [°C/°F] y-Achse: Ausgangsstrom [A] |
|
HINWEIS: Wenn ein TM5SD000 auf Modulseite installiert ist, verlagert sich das Derating aufgrund des horizontalen Einbaus um folgenden Derating-Bonus nach rechts: oTM5SD000 nach links: +0 °C (+0 °F) oTM5SD000 nach rechts: +2,5 °C (+4.5 °F) oTM5SD000 nach links und rechts: +2,5 °C (+4.5 °F) |
HINWEIS: Die Verwendung eines TM5SD000 bietet keinen Derating-Bonus bei vertikalem Einbau. |
Lager- und Transportbedingungen
In der nachstehenden Tabelle werden die Lager- und Transportbedingungen für das Modul TM5SDO2DTRFS aufgeführt:
|
Lager- und Transportbedingungen |
|
|---|---|
|
Temperatur |
-25 bis +70 °C (-13 bis +158 °F) |
|
Relative Luftfeuchtigkeit |
5 bis 95 %, nicht kondensierend |
Die folgende Tabelle enthält die Kenndaten der Relaisausgänge des Moduls TM5SDO2DTRFS:
|
Relaisausgang |
|||
|---|---|---|---|
|
Schaltspannungsbereich |
5 bis 24 VDC, 5 bis 230 VAC |
||
|
Schaltstrombereich |
5 bis 6000 mA |
||
|
Verweildauer im Relais |
Max. 50 ms |
||
|
Ausführung |
o1 Arbeitskontakt oInterne High- und Low-Side-Ansteuerung |
||
|
Spulenspannung |
24 VDC (-15 % / +20 %) |
||
|
Kontaktwiderstand (ohne Klemmenleiste) |
Typisch: 20 mΩ |
||
|
Maximales Schaltvermögen |
AC1 |
230 VAC / 6 A |
|
|
AC15 |
230 VAC / 3 A |
||
|
DC1 |
24 VDC / 6 A |
||
|
DC13 |
24 VDC/ 5 A / 0,1 Hz |
||
|
Kontaktlebensdauer |
x-Achse: Schaltstrom (A) y-Achse: Schaltspiele x 1000 |
||
|
Eingangsspitzenstrom |
30 A für 20 ms |
||
|
Überspannungskategorie gemäß EN 60664-1 |
II |
||
|
Die Ausgänge müssen mit einer externen Sicherung gegen Überlast und Kurzschluss gesichert sein. |
extern 6 A gL/gG Sicherung (träge Sicherung), LS Leistungsschalter C Merkmal 1,6 A |
||
|
Isolationsspannung zwischen Kanal und Bus1) |
Siehe Hinweis. |
||
|
Isolationsspannung zwischen Kanal und Kanal |
230 VAC |
||
HINWEIS1) Die Isolierung des Elektronikmoduls liegt bei 300 VAC effektiv zwischen der vom TM5-Bus versorgten Elektronik und der Elektronik, die durch das mit dem Modul verbundene 24-VDC-E/A-Leistungssegment versorgt wird. In der Praxis wird das Elektronikmodul im Bus-Grundträger installiert, und zwischen dem TM5-Leistungsbus und dem 24-VDC-E/A-Leistungssegment ist eine Bridge vorhanden. Die zwei Leistungsschaltungen sind über spezifische Komponenten mit derselben Funktionserde (FE) verbunden. Diese Komponenten wurden speziell auf eine Reduzierung der Folgen elektromagnetischer Störungen ausgerichtet. Sie sind für eine Nennspannung von 30 VDC bzw. 60 VDC ausgelegt. Dadurch kann die Isolierung des gesamten Systems von den effektiv 300 VAC deutlich reduziert werden.
Sicherheitsspezifische Kenndaten
Die folgende Tabelle enthält die Sicherheitsmerkmale des Moduls TM5SDO2DTRFS:
|
Kriterium |
Kennwert für Relaiskanal |
|
|---|---|---|
|
Maximales Leistungsniveau (Performance Level) nach EN ISO 13849-1:2008 PL |
oPL c wenn der Relaiskanal unabhängig verwendet wird oPL e wenn beide Relaiskanäle in Reihe verbunden sind |
|
|
Kategorie nach EN ISO 13849-1:2008 |
oKAT 1 wenn der Relaiskanal unabhängig verwendet wird oKAT 4 wenn beide Relaiskanäle in Reihe verbunden sind |
|
|
Maximaler Sicherheits-Integritätslevel nach EN IEC 62061:2010 |
SIL 3 wenn beide Relaiskanäle in Reihe verbunden sind |
|
|
Maximaler Sicherheits-Integritätslevel nach EN IEC 61508:2010 |
SIL 3 wenn beide Relaiskanäle in Reihe verbunden sind |
|
|
Maximaler Sicherheits-Integritätslevel nach EN IEC 61511:2004 |
SIL 3 wenn beide Relaiskanäle in Reihe verbunden sind |
|
|
oB10d bei DC1 o6 A o24 VDC |
780.000 Zyklen |
|
|
oB10d bei AC1 o6 A o230 VAC |
780.000 Zyklen |
|
|
oB10d bei AC1 o3 A o230 VAC |
1.960.000 Zyklen |
|
|
oB10d bei DC13 o5 A o24 VDC |
780.000 Zyklen |
|
|
> 90 % |
||
|
20 Jahre |
||
HINWEIS: Die B10d-Werte gelten nur, wenn das Relais mindestens einmal im Jahr aktiviert wird.
