Technische Daten des Moduls TM5SDO6TBFS

Einführung

In diesem Abschnitt werden die technischen Daten des Moduls TM5SDO6TBFS beschrieben. Siehe auch TM5-Umgebungskenndaten.

GEFAHR

BRANDGEFAHR

Verwenden Sie für die Stromleistung der E/A-Kanäle und Spannungsversorgungen ausschließlich angemessene Drahtstärken.

Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

WARNUNG

UNBEABSICHTIGTER BETRIEBSZUSTAND DES GERÄTS

Überschreiten Sie keinen der in den umgebungsspezifischen und elektrischen Kenndatentabellen angegebenen Nennwerte.

Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

Allgemeine Kenndaten

Die Tabelle enthält die allgemeinen Merkmale des Moduls TM5SDO6TBFS:

Allgemeine Kenndaten
Versorgungsnennspannung		24 VDC
Status-Anzeigen		oE/A-Funktionen pro Kanal oBetriebszustand oModulstatus
Diagnose		Modul im Run-Modus und Fehler signalisiert über Status-LED und Softwarestatus.
Potenzialtrennung¹⁾	Kanal - Bus	Siehe Hinweis.
Potenzialtrennung¹⁾	Kanal - Kanal	keine galvanische Trennung
TM5-Bus 5 VDC - Stromaufnahme		64 mA
Stromaufnahme des 24-VDC-E/A-Segments		58,3 mA
Zertifizierungen und Normen		oCE oUL508 (ULus) oIEC 61508 oIEC 62061 oEN 13849
Minimale sicherheitsbezogene Antwortzeit		6 ms
Max. interne Zykluszeit		1 ms
Minimale Zykluszeit		200 µs
Minimale E/A-Aktualisierungszeit		500 µs
ID-Code für die Firmwareaktualisierung		47125 dez.

HINWEIS¹⁾ Die Isolierung des Elektronikmoduls liegt bei 500 VAC effektiv zwischen der vom TM5-Bus versorgten Elektronik und der Elektronik, die durch das mit dem Modul verbundene 24-VDC-E/A-Leistungssegment versorgt wird. In der Praxis wird das Elektronikmodul im Bus-Grundträger installiert, und zwischen dem TM5-Leistungsbus und dem 24-VDC-E/A-Leistungssegment ist eine Bridge vorhanden. Die zwei Leistungsschaltungen sind über spezifische Komponenten mit derselben Funktionserde (FE) verbunden. Diese Komponenten wurden speziell auf eine Reduzierung der Folgen elektromagnetischer Störungen ausgerichtet. Sie sind für eine Nennspannung von 30 VDC bzw. 60 VDC ausgelegt. Dadurch kann die Isolierung des gesamten Systems von den effektiv 500 VAC deutlich reduziert werden.

Betriebsbedingungen

Die Tabelle enthält die Betriebsbedingungen des Moduls TM5SDO6TBFS:

Betriebsbedingungen
Einbaulage		Waagrecht oder senkrecht

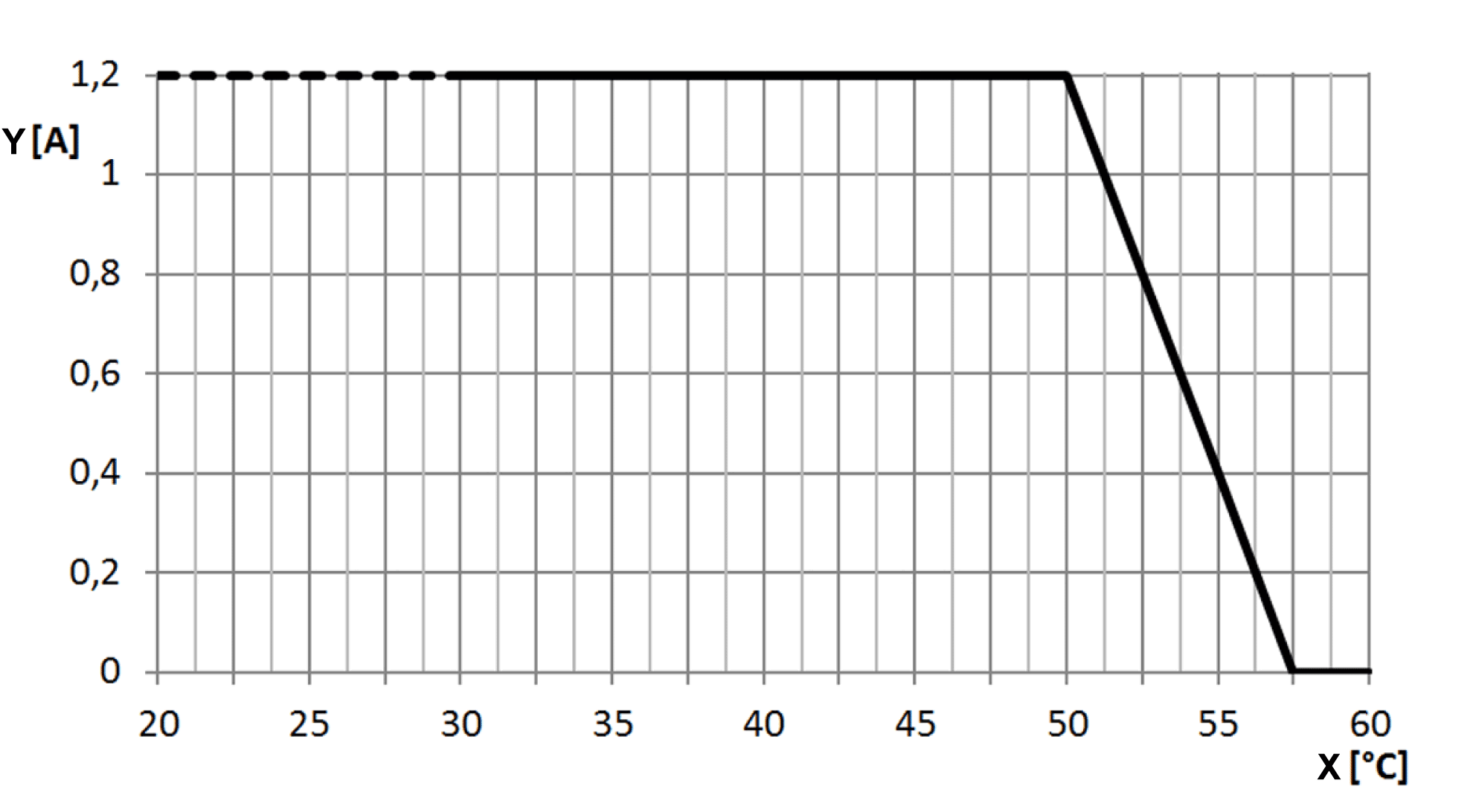

Betriebstemperatur	Waagrechte Einbaulage	0 bis +55 °C (+32 bis 131 °F) Derating - waagrecht: x-Achse: Umgebungstemperatur [°C] y-Achse: Ausgangsstrom HINWEIS: Wenn ein TM5SD000 auf Modulseite installiert ist, verlagert sich das Derating aufgrund des horizontalen Einbaus um folgenden Derating-Bonus nach rechts: oTM5SD000 nach links: +2,5 °C (+4.5 °F) oTM5SD000 nach rechts: +0 °C (0+ °F) oTM5SD000 nach links und rechts: +5 °C (+9 °F)

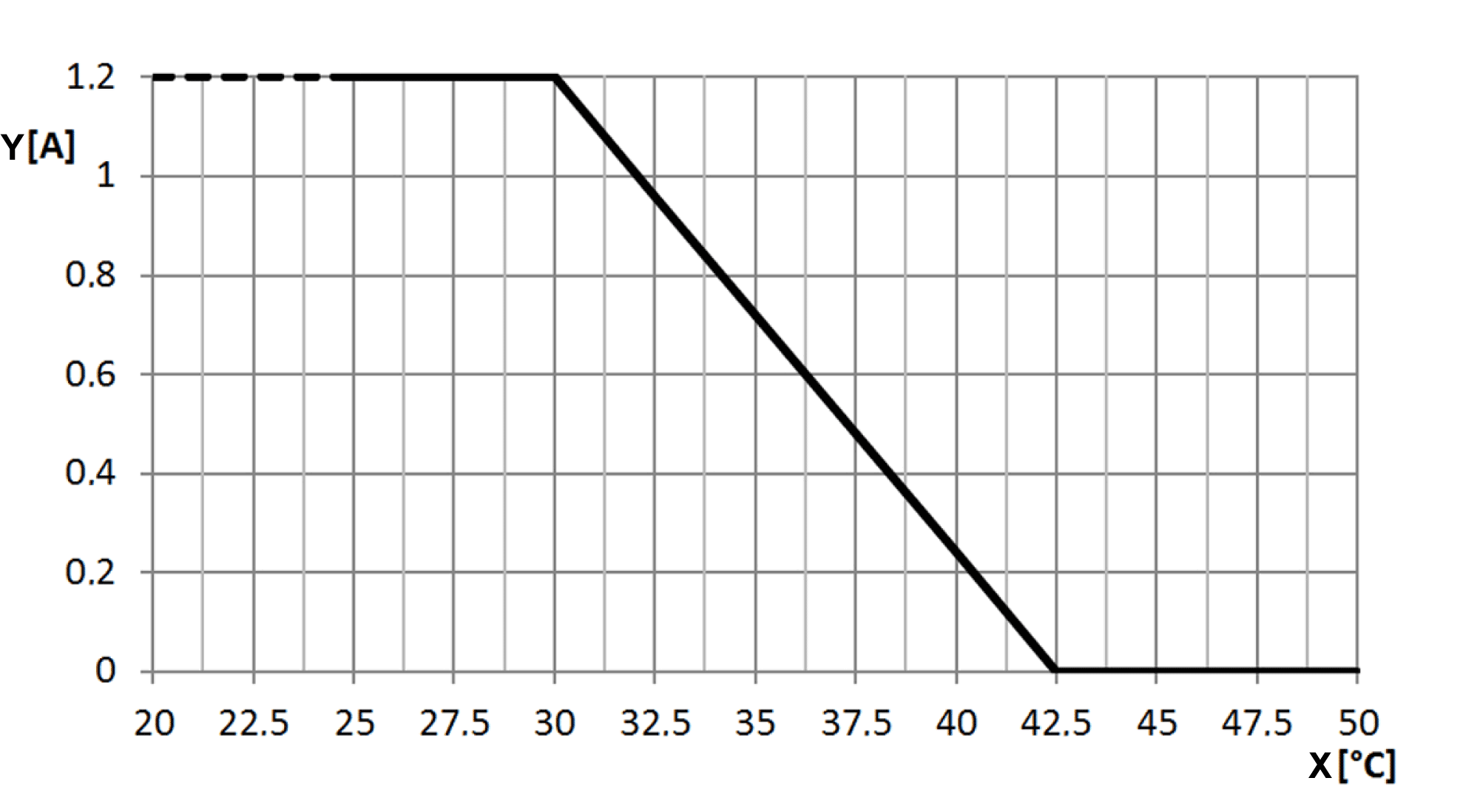

Betriebstemperatur	Senkrechte Einbaulage	0 bis +40 °C (+32 bis 104 °F) Derating - senkrecht: x-Achse: Umgebungstemperatur [°C] y-Achse: Ausgangsstrom HINWEIS: Die Verwendung eines TM5SD000 bietet keinen Derating-Bonus bei vertikalem Einbau.
Relative Luftfeuchtigkeit		5 bis 95 %
Aufstellungshöhe über NN (Meeresspiegel)	0 bis 2000 m (0 bis 6561 ft)	Kein Derating für Höhenlage
Aufstellungshöhe über NN (Meeresspiegel)	> 2000 m (> 6561 ft)	Reduzierung der Umgebungstemperatur um 0,5 °C pro 100 m (0.9 °F pro 328 ft)
EN 60529-Schutzart		IP20

Lager- und Transportbedingungen

In der Tabelle werden die Lager- und Transportbedingungen für das Modul TM5SDO6TBFS aufgeführt:

Lager- und Transportbedingungen
Temperatur	-25 bis +70 °C (-13 bis +158 °F)
Relative Luftfeuchtigkeit	5 bis 95 %

Kenndaten der Digitalausgänge

In der Tabelle werden die Kenndaten der Digitalausgänge des Moduls TM5SDO6TBFS aufgeführt:

Digitalausgang
Anzahl der Ausgangskanäle		6
Bemessungsspannung		24 VDC
Spannungsbereich		20,4 bis 28,8 VDC
Ausgangsnennstrom		0,2 A
Gesamtnennstrom		1,2 A
Integrierte Schutzfunktion		Verpolungsschutz
Ausgangsschutz		oAktive Abschaltung bei Überstrom oder Kurzschluss oInduktiver Lastwiderstand
Ausführung		oFET, 2x n-schaltend, Typ B oAusgangspegel rücklesbar
Schaltspannung		Modulversorgung abzüglich Restspannung
Diagnosestatus		Ausgangsüberwachung mit parametrierbarer Verzögerung
Leckstrom im ausgeschalteten Zustand		< 100 µA
Restspannung		< 800 mV bei Nennstrom
Kurzschlussspitzenstrom		Typisch: 3,5 A
Taktimpulslänge		Maximal 10 µs
Re-Armierung nach Überlast oder Kurzschlusserkennung		ReleaseOutput0x von 0 bis 1 einstellen. Dann wird der Ausgang nach einer positiven Flanke am SafeDigitalOutput0x-Kanal hoch sein.
Bremsspannung beim Abschalten induktiver Lasten		Typisch: 40 VDC
Maximale kapazitive Last		100 nF
Ausgangsspitzenstrom		Typisch: 0,37 A
Isolationsspannung zwischen Kanal und Bus¹⁾		Siehe Hinweis.
Fehlererkennungszeit		1 s

Sicherheitsspezifische Kenndaten

Die Tabelle enthält die Sicherheitsmerkmale des Moduls TM5SDO6TBFS:

Kriterium	Kennwert in DisableOSSD = Nein	Kennwert in DisableOSSD = Ja
Maximales Leistungsniveau (Performance Level) nach EN ISO 13849-1:2008	PL e	PL d
Kategorie nach EN ISO 13849-1:2008	KAT 4	KAT 3
Maximaler Sicherheits-Integritätslevel nach IEC 62061:2005	SIL 3	SIL 2
Maximaler Sicherheits-Integritätslevel nach IEC 61508:2010	SIL 3	SIL 2
PFH	< 1*10^-10
PFD	o< 110^-5 bei einem Prüfabstand von 10 Jahren o< 210^-5 bei einem Prüfabstand von 20 Jahren
PT	Max. 20 Jahre
DC	>94%	> 60 %
SFF	> 90 %	> 60 %
MTTFd	2500 Jahre
Lebensdauer	20 Jahre
