In dieser Tabelle werden die wichtigsten Merkmale des digitalen Zählermoduls TM5SE1IC20005 beschrieben:
|
Hauptmerkmale |
|
|---|---|
|
Anzahl digitaler Eingänge |
2 |
|
Anzahl der Eingangskanäle |
1 |
|
Gebertyp |
Inkrementalgeber |
|
Eingangszählfrequenz |
Max. 4 MHz mit 4 x Auswertung |
|
Geberversorgung |
24 VDC |
|
Gebereingang |
5 V symmetrisch |
|
Zähler-Funktionen |
1 ABR Inkrementalgeber 5 V |
|
Auflösung |
16/32-Bit |
Die nachstehende Abbildung zeigt das Modul TM5SE1IC20005:
Die folgende Tabelle enthält die Bestellreferenzen der Klemmenleiste und der Bus-Grundträger in Verbindung mit dem Modul TM5SE1IC20005:
|
Nummer |
Referenz |
Beschreibung |
Farbe |
|---|---|---|---|
|
1 |
TM5ACBM11 oder TM5ACBM15 |
Bus-Grundträger
Bus-Grundträger mit Adresseinstellung |
Weiß
Weiß |
|
2 |
TM5SE1IC20005 |
Elektronikmodul |
Weiß |
|
3 |
TM5ACTB12 |
Klemmenleiste, 12-polig |
Weiß |
HINWEIS: Weitere Informationen finden Sie unter TM5-Buseinheiten und -Klemmenleisten.

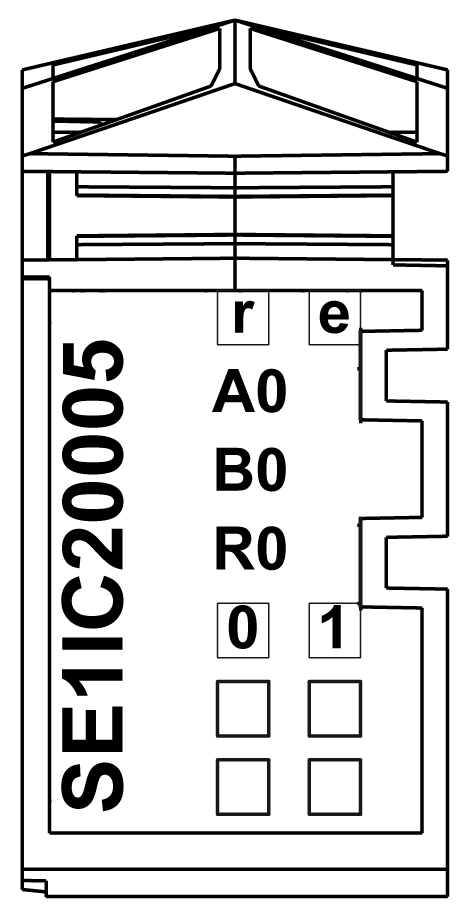

Die folgende Abbildung zeigt die LEDs des Moduls TM5SE1IC20005:
In der nachstehenden Tabelle werden die Status-LEDs von TM5SE1IC20005 beschrieben:
|
LED |
Farbe |
Status |
Beschreibung |
|---|---|---|---|
|
r |
Grün |
Aus |
Keine Spannungsversorgung |
|
Einmaliges Blinken |
Reset-Zustand |
||
|
Zweimaliges Blinken |
Boot-Status (beim Firmware-Update) Je nach der Konfiguration, kann ein Firmware-Update mehrere Minuten in Anspruch nehmen. |
||
|
Blinkend |
Anlaufstatus |
||
|
Ein |
Normalbetrieb |
||
|
e |
Rot |
Aus |
OK oder keine Spannungsversorgung. |
|
Ein |
Fehler- oder Reset-Status. |
||
|
Einmaliges Blinken |
Der Geber-Monitor hat einen Leitungsfehler an den Gebereingängen erkannt. Die Statusbits müssen ausgewertet werden, um eine detaillierte Definition dieses erkannten Fehlers zu erhalten. Folgende Fehlerstatus wurden erkannt: oUnterbrochene Verbindung (Eingangsfrequenz von bis zu 250 kHz) oKurzschluss oder unzureichende Spannungsebene |
||
|
A0 |
Grün |
Ein |
Eingangsstatus des Zählereingangs A. |
|
B0 |
Grün |
Ein |
Eingangsstatus des Zählereingangs B. |
|
R0 |
Grün |
Ein |
Eingangsstatus von Referenzimpuls R. |
|
0-1 |
Grün |
Ein |
Eingangsstatus des jeweiligen Digitaleingangs. |
