Verwenden Sie für alle Kommunikationsverbindungen geschirmte und ordnungsgemäß geerdete Kabel. Wenn Sie für diese Verbindungen keine geschirmten Kabel verwenden, kann es zu elektromagnetischen Störungen und dadurch zu einer Beeinträchtigung der Signalqualität kommen. Gestörte Signale wiederum können ein unbeabsichtigtes Verhalten der Steuerung bzw. der verbundenen Module und Geräte zur Folge haben.
|
|
|
UNBEABSICHTIGTER GERÄTEBETRIEB |
|
oVerwenden Sie geschirmte Kabel für schnelle E/A-, analoge E/A- und Kommunikationssignale. oErden Sie die geschirmten Kabel für die Übertragung von analogen E/A-, schnellen E/A- und Kommunikationssignalen an einem Punkt1. oVerlegen Sie die Kommunikations- und E/A-Kabel separat von den Stromkabeln. |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |
1 Eine Erdung an mehreren Punkten ist zulässig, wenn Verbindungen zu einer äquipotenzialen Erdungsplatte hergestellt werden, die dazu ausgelegt ist, eine Beschädigung der Kabelschirme bei Kurzschlussströmen im Leistungssystem verhindern.
Die Verwendung von geschirmten Kabeln erfordert die Einhaltung der folgenden Verdrahtungsregeln:
oFür die Verbindungen mit der Schutzerde (PE) können Kabelkanäle oder Kabelrohre aus Metall für einen Teil der Schildlänge verwendet werden, sofern die Kontinuität der Masse nicht unterbrochen wird. Für die Funktionserde (FE) soll die Schirmung elektromagnetische Störungen abschwächen und muss deshalb über die gesamte Länge des Kabels ohne Unterbrechung fortlaufen. Wenn sowohl eine Funktions- als auch eine Schutzerde gewährleistet werden muss, was häufig bei Kommunikationskabeln der Fall ist, dann ist eine kontinuierliche, unterbrechungsfreie Kabelschirmung erforderlich.
oSofern möglich, sind die Kabel zur Übertragung eines Signaltyps separat von den Übertragungskabeln anderer Signaltypen bzw. von den Stromkabeln zu verlegen.
Schutzerde (PE) des Baugruppenträgers
Die Schutzerde (PE) ist mit der leitfähigen Backplane über ein schwer belastbares Kabel verbunden, in der Regel ein Kabel mit einem Flechtschirm aus Kupfer mit einer Breite von mind. 6 mm2 (AWG 10).
Funktionserde (FE) an der DIN-Schiene
Die DIN-Schiene für Ihr TMS fungiert gleichzeitig als Funktionserde-Masseplatte (FE) und muss stets auf einer leitenden Backplane montiert werden.
|
|
|
UNBEABSICHTIGTER GERÄTEBETRIEB |
|
Verbinden Sie die DIN-Schiene mit der Funktionserde (FE) Ihrer Installation. |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |
Die Verbindung zwischen der Funktionserde (FE) und dem TMS erfolgt über die Kontakte der DIN-Schiene auf der Rückseite der Steuerung und des Busträgers der Erweiterungsmodule.
Regeln für die Verbindung mit der Funktionserde

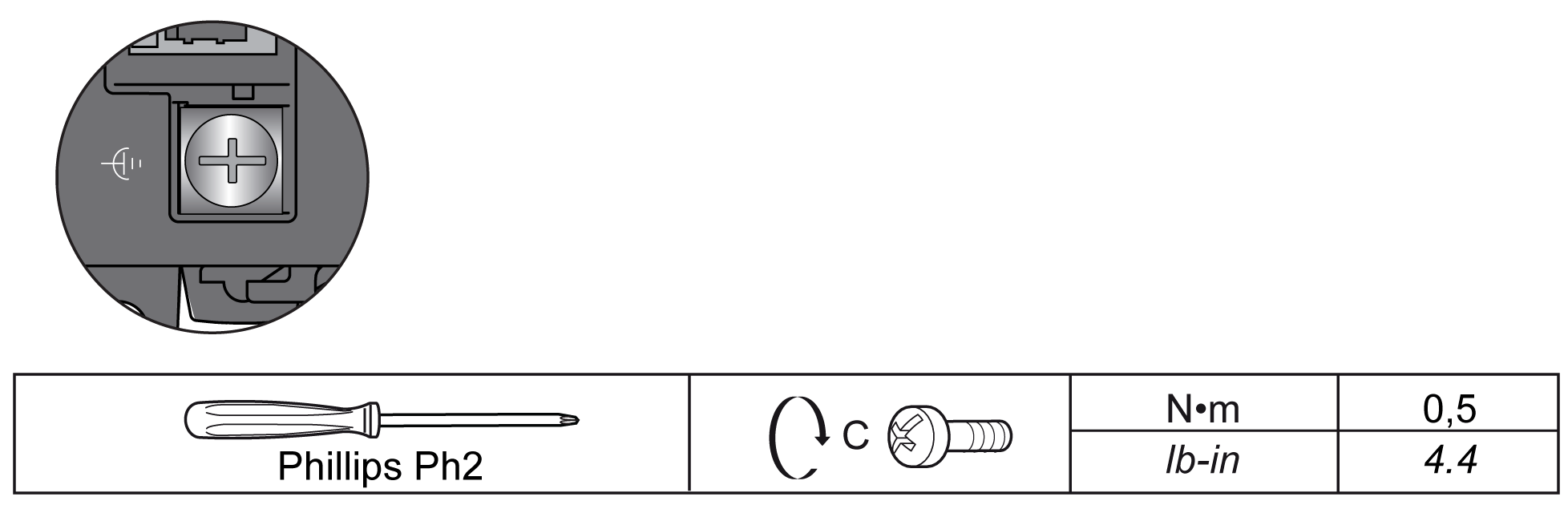

Die folgende Abbildung und Tabelle zeigt die Eigenschaften der Schraube zum Anschluss an die Funktionserde (FE):
|
HINWEIS |
|
GERÄT NICHT BETRIEBSBEREIT |
|
Ziehen Sie die Schraubklemmen nicht über das angegebene Anzugsmoment (Nm/lb-in.) an. |
|
Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben. |
Kabel für die Übertragung der Netzwerk- und Feldbus-Kommunikationssignale müssen geschirmt sein. Für die Schirmung ist eine sichere Erdung zu gewährleisten. Die Schirme der Feldbus-Kommunikationskabel müssen mithilfe einer Verbindungsklammer mit der Schutzerde (PE) verbunden werden. Die Klammer ist dazu sicher am leitfähigen Baugruppenträger der Installation anzubringen.
|
|
|
GEFAHR EINES ELEKTRISCHEN SCHLAGS |
|
Stellen Sie sicher, dass die Kommunikationskabel sicher mit der Schutzerde (PE) verbunden sind. |
|
Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen. |
|
|
|
VERSEHENTLICHE TRENNUNG VON DER SCHUTZERDE (PE) |
|
oVerwenden Sie die Erdungsplatte TM2XMTGB nicht zur Bereitstellung einer Schutzerde (PE). oVerwenden Sie die TM2XMTGB-Erdungsplatte nur zur Bereitstellung einer Funktionserde (FE). |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |
HINWEIS: Die Funktionserdung der Ethernet-Verbindung erfolgt intern.
Die Schirmung der Kabel muss mit der Schutzerde (PE) verbunden werden.
Anschluss der Kabelschirmung an die Schutzerde (PE)
|
Schritt |
Aktion |
Abbildung |
|---|---|---|
|
1 |

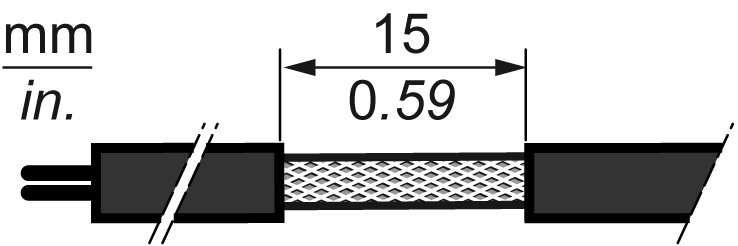

Manteln Sie die Schirmung über eine Länge von 15 mm (0.59 in.) ab. |
|
|
2 |
Befestigen Sie das Kabel an der leitenden Backplane, indem Sie die Erdungsklemme am abgemantelten Teil der Schirmung so nah wie möglich an der TMS-Basis anbringen. |

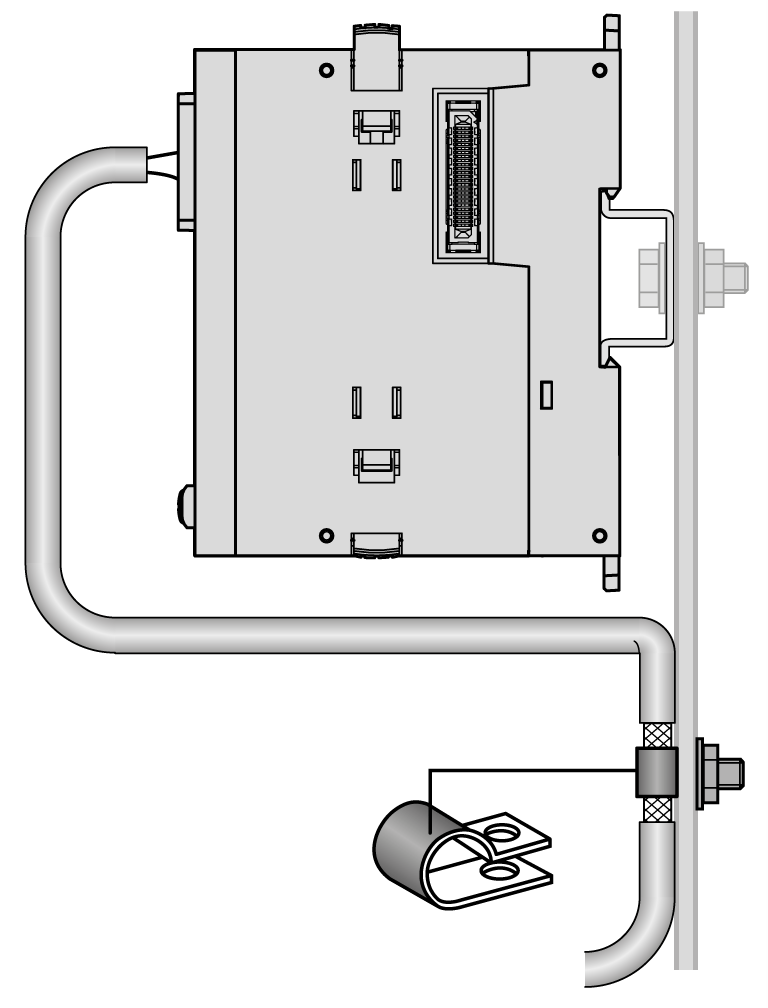

An einem TMSES4:

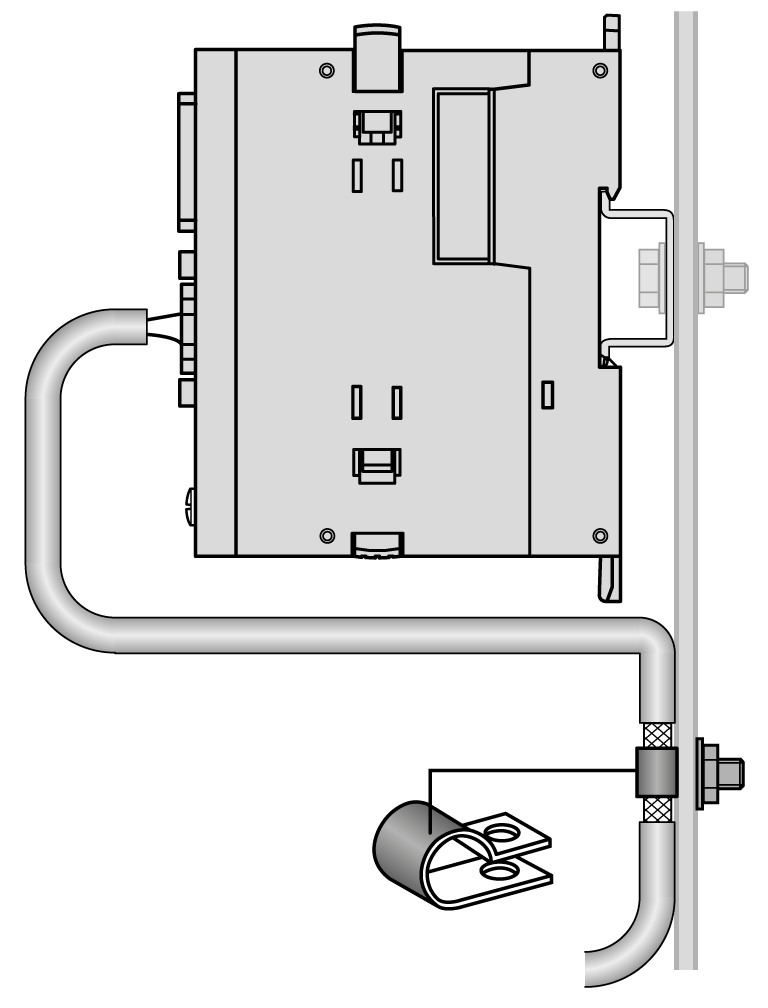

An einem TMSCO1:
|
HINWEIS: Die Schirmung muss sicher mit dem leitfähigen Baugruppenträger verklammert werden, damit ein guter Kontakt hergestellt wird.
