Konfiguration der IP-Adresse

Einleitung

Wenn TMSES4 nicht konfiguriert ist, erfolgt der Start automatisch, und die Standard-IP-Adresse 10.12.x.x wird zugewiesen.

Die Standardsubnetzmaske ist 255.255.0.0.

Es gibt verschiedene Methoden, um die IP-Adresse der hinzugefügten Ethernet-Schnittstelle der Steuerung zuzuweisen:

oAdressenzuweisung über den DHCP-Server

oAdressenzuweisung über den BOOTP-Server

oFeste IP-Adresse

oPost-Konfigurationsdatei. Wenn eine Post-Konfigurationsdatei vorhanden ist, hat diese Methode vor den anderen Vorrang.

Die IP-Adresse kann auch dynamisch geändert werden:

oÜber die Registerkarte Kommunikationseinstellungen in EcoStruxure Machine Expert

oÜber den Funktionsbaustein changeIPAddress

HINWEIS: Falls die verwendete Adressierungsmethode fehlschlägt, wird für die Verbindung eine Standard-IP-Adresse verwendet, die aus der MAC-Adresse abgeleitet wird.

Sie müssen die IP-Adressen sorgfältig verwalten, da jedes Gerät im Netzwerk eine eindeutige Adresse benötigt. Wenn mehrere Geräte dieselbe IP-Adresse besitzen, kann dies ein unbeabsichtigtes Betriebsverhalten Ihres Netzwerks und der zugehörigen Geräte zur Folge haben.

WARNUNG

UNBEABSICHTIGTER GERÄTEBETRIEB

oVergewissern Sie sich, dass im Netzwerk oder auf der dezentralen Verbindung nur eine Master-Steuerung konfiguriert ist.

oStellen Sie sicher, dass alle Geräte über eindeutige Adressen verfügen.

oErfragen Sie Ihre IP-Adresse bei Ihrem Systemadministrator.

oVergewissern Sie sich, dass die IP-Adresse des Geräts eindeutig ist, bevor Sie das System in Betrieb nehmen.

oWeisen Sie dieselbe IP-Adresse keinem anderen Gerät im Netzwerk zu.

oAktualisieren Sie die IP-Adresse nach dem Klonen einer Anwendung, die auf eine Ethernet-Kommunikation mit eindeutigen Adressen zurückgreift.

Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

HINWEIS: Stellen Sie sicher, dass der Systemadministrator über die zugewiesenen IP-Adressen im Netzwerk und im Subnetz Buch führt und dass er über alle durchgeführten Konfigurationsänderungen unterrichtet wird.

HINWEIS: Das TMSES4-Modul muss sich in einem anderen Subnetz befinden als die Ethernet-Ports der Steuerung.

Adressverwaltung

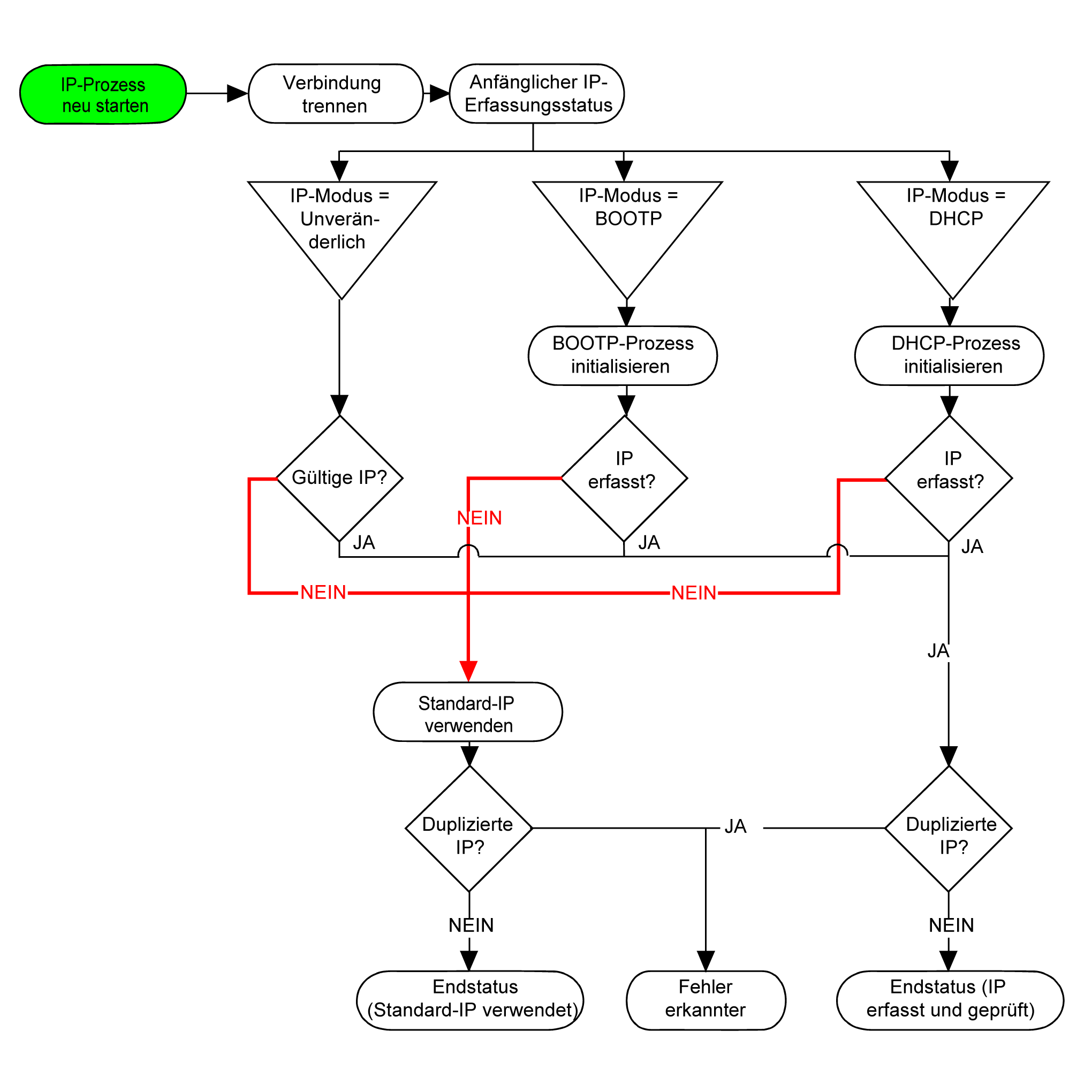

Das nachstehende Diagramm zeigt die verschiedenen Typen von Adresssystemen für die Steuerung:

HINWEIS: Wenn ein Gerät für die Verwendung der Adressierungsmethoden DHCP oder BOOTP programmiert wurde, kann es keine Verbindung zum jeweiligen Server aufnehmen, da die Steuerung die Standard-IP-Adresse verwendet. Der Request wird ständig wiederholt.

Der IP-Prozess wird in den folgenden Fällen neu gestartet:

oNeustart der Steuerung

oErneuter Anschluss des Ethernet-Kabels

oAnwendungsdownload (falls sich IP-Parameter ändern)

oNach einer gescheiterten Adressierung wurde der DHCP- bzw. der BOOTP-Server gefunden.

Ethernet Configuration

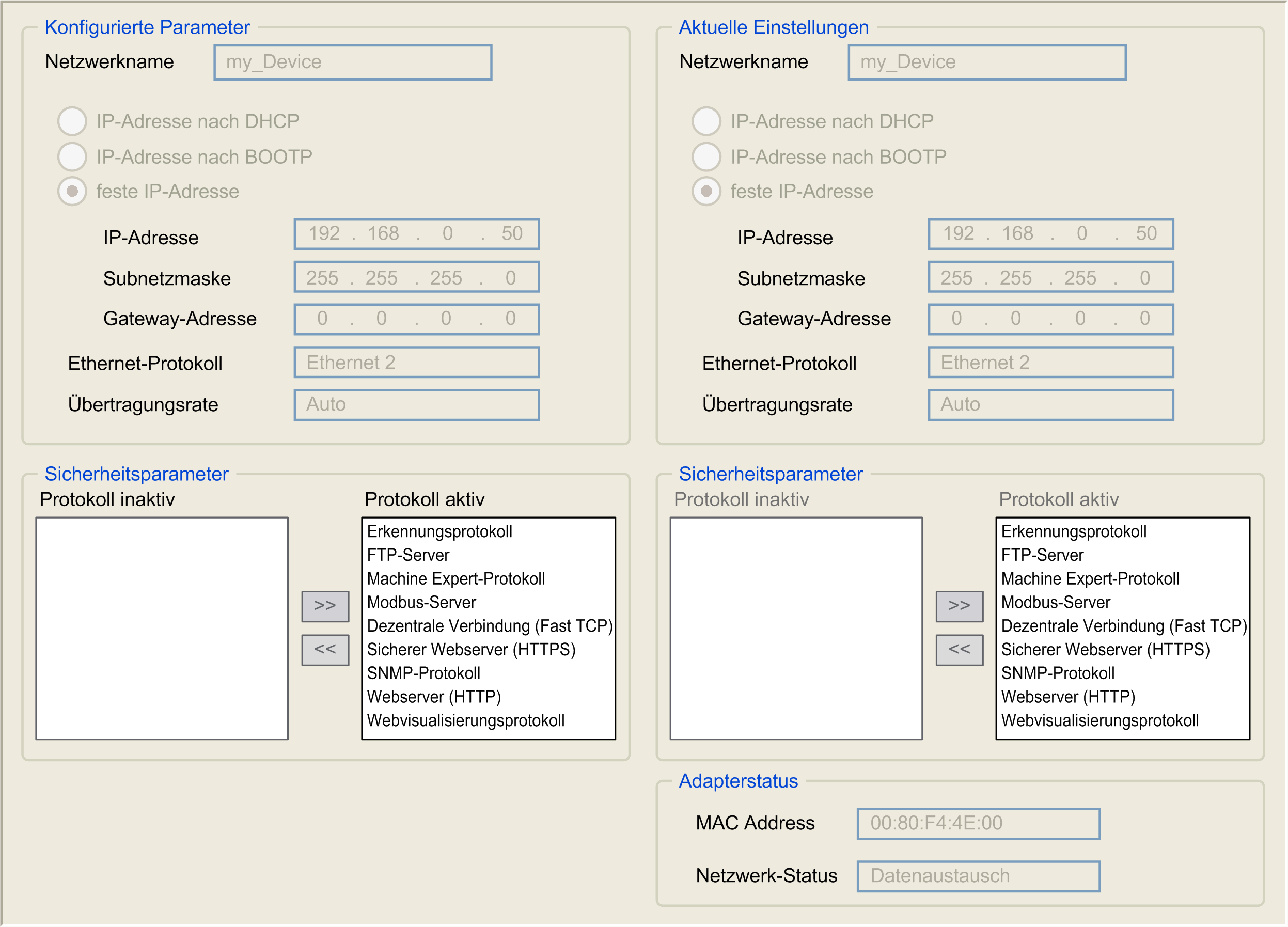

Doppelklicken Sie in der Gerätebaumstruktur auf TMSES4.

Hinweis: Wenn Sie sich im Online-Modus befinden, werden beide Fenster angezeigt, Sie können die Daten jedoch nicht bearbeiten. Wenn Sie sich im Offline-Modus befinden, wird das Fenster Konfigurierte Parameter angezeigt. Hier ist eine Bearbeitung möglich.

In der folgenden Tabelle werden die konfigurierten Parameter beschrieben:

Konfigurierte Parameter		Beschreibung
Netzwerkname		Dient als Gerätename zum Abrufen der IP-Adresse über DHCP, max. 15 Zeichen.
IP-Adresse nach DHCP		Die IP-Adresse wird vom DHCP-Server bezogen.
IP-Adresse nach BOOTP		Die IP-Adresse wird vom BOOTP-Server bezogen. Die MAC-Adresse ist an der linken Seite der Steuerung angegeben.
Feste IP-Adresse		IP-Adresse, Subnetzmaske und Gateway-Adresse werden vom Benutzer definiert.
Ethernet-Protokoll		Verwendeter Protokolltyp: Ethernet2
Übertragungsrate		Geschwindigkeit und Duplex befinden sich im Auto-Negotiation-Modus (automatische Verhandlung).

Subnetzmaske

Die Subnetzmaske wird verwendet, um mehrere physische Netzwerke mit einer einzigen Netzwerkadresse zu adressieren. Durch die Maske werden das Subnetz und die Geräteadresse in der Host-ID getrennt.

Man erhält die Subnetzadresse, indem die Bits der IP-Adresse, die den Positionen der Maske entsprechen, die 1 enthalten, beibehalten und die restlichen durch 0 ersetzt werden.

Umgekehrt erhält man die Subnetzmaske des Host-Geräts, indem die Bits der IP-Adresse, die den Positionen der Maske entsprechen, die 0 enthalten, beibehalten und die restlichen durch 1 ersetzt werden.

Beispiel für eine Subnetzadresse:

IP-Adresse	192 (11000000)	1 (00000001)	17 (00010001)	11 (00001011)
Subnetzmaske	255 (11111111)	255 (11111111)	240 (11110000)	0 (00000000)
Subnetzadresse	192 (11000000)	1 (00000001)	16 (00010000)	0 (00000000)

HINWEIS: Wenn kein Gateway vorhanden ist, kommuniziert das Gerät nicht in seinem Subnetz.

Gateway-Adresse

Das Gateway ermöglicht, dass eine Nachricht an ein Gerät geleitet wird, das sich nicht im aktuellen Netzwerk befindet.

Wenn kein Gateway vorhanden ist, lautet die Gateway-Adresse 0.0.0.0.

Die Gateway-Adresse muss an der Ethernet_1-Schnittstelle definiert sein. Der Datenverkehr an unbekannte Netzwerke wird über diese Schnittstelle gesendet.

Sicherheitsparameter

In der folgenden Tabelle werden die verschiedenen Sicherheitsparameter beschrieben:

Sicherheitsparameter	Beschreibung
Erkennungsprotokoll	Dieser Parameter deaktiviert das Discovery-Protokoll. Wenn dieser Parameter deaktiviert ist, werden Discovery-Requests ignoriert.
FTP-Server	Dieser Parameter deaktiviert den FTP-Server der Steuerung. Wenn dieser Parameter deaktiviert ist, werden FTP-Requests ignoriert.
Machine Expert-Protokoll	Dieser Parameter deaktiviert das Machine Expert-Protokoll an den Ethernet-Schnittstellen Wenn der Parameter deaktiviert ist, wird jeder Machine Expert-Request von jedem Gerät zurückgewiesen. Das bedeutet, dass ein PC mit EcoStruxure Machine Expert, ein HMI-Ziel, das Variablen mit dieser Steuerung austauschen möchte, ein OPC-Server und Controller Assistant keine Verbindung über Ethernet herstellen kann.
Modbus-Server	Dieser Parameter deaktiviert den Modbus-Server der Steuerung. Wenn der Parameter deaktiviert ist, werden alle an die Steuerung gerichteten Modbus-Requests ignoriert.
Remote-Verbindung	Dieser Parameter deaktiviert die Remote-Verbindung. Wenn der Parameter deaktiviert ist, werden Fast TCP-Requests ignoriert.
Sicherer Webserver	Dieser Parameter deaktiviert den sicheren Webserver der Steuerung. Wenn dieser Parameter deaktiviert ist, werden alle an den sicheren Webserver der Steuerung gerichteten HTTPS-Requests ignoriert.
SNMP-Protokoll	Dieser Parameter deaktiviert den SNMP-Server der Steuerung. Wenn dieser Parameter deaktiviert ist, werden SNMP-Requests ignoriert.
Webserver	Dieser Parameter deaktiviert den Web-Server der Steuerung. Wenn dieser Parameter deaktiviert ist, werden alle an den Webserver der Steuerung gerichteten HTTP-Requests ignoriert.
WebVisualisation-Protokoll	Dieser Parameter deaktiviert die WebVisualisation-Seiten der Steuerung. Wenn dieser Parameter deaktiviert ist, werden alle an das WebVisualisation-Protokoll der Logiksteuerung gerichteten HTTP-Requests ignoriert.
