Instalación del Box iPC

Instalación del Box iPC Universal/Performance (HMIBMU/HMIBMP)

Paso	Acción
1	Desconecte la alimentación y compruebe que la alimentación eléctrica se ha desconectado de la fuente de alimentación.
2	Montaje en pared: Fije el Box iPC Universal/Performance en el armario con cuatro tornillos M4 (6 mm [0,24 in]): NOTA: oNo se permite el montaje en libro para la configuración certificada DNV (Det Norske Veritas). oEl par de apriete recomendado para apretar estos tornillos es de 0,5 Nm (4,5 lb-in). Montaje horizontal: Fije el Box iPC Universal/Performance con cuatro tornillos M4 (8 mm [0,31 in]): NOTA: oEl montaje horizontal se permite con un descenso de temperatura. (Consulte las características ambientales). oEl par de apriete recomendado para apretar estos tornillos es de 0,5 Nm (4,5 lb-in).

Paso

Acción

Desconecte la alimentación y compruebe que la alimentación eléctrica se ha desconectado de la fuente de alimentación.

Montaje en pared:

Fije el Box iPC Universal/Performance en el armario con cuatro tornillos M4 (6 mm [0,24 in]):

NOTA:

oNo se permite el montaje en libro para la configuración certificada DNV (Det Norske Veritas).

oEl par de apriete recomendado para apretar estos tornillos es de 0,5 Nm (4,5 lb-in).

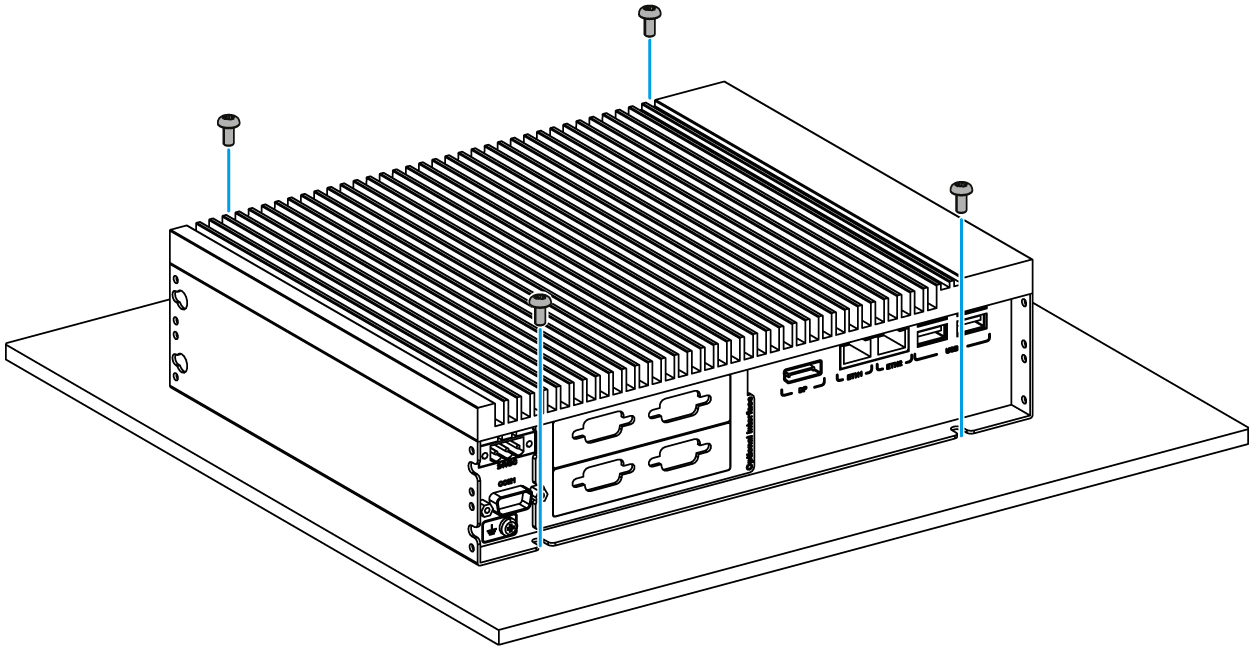

Montaje horizontal:

Fije el Box iPC Universal/Performance con cuatro tornillos M4 (8 mm [0,31 in]):

NOTA:

oEl montaje horizontal se permite con un descenso de temperatura. (Consulte las características ambientales).

oEl par de apriete recomendado para apretar estos tornillos es de 0,5 Nm (4,5 lb-in).

Instalación del Box iPC Optimized (HMIBMI/HMIBMO)

Paso	Acción
1	Desconecte la alimentación y compruebe que la alimentación eléctrica se ha desconectado de la fuente de alimentación.
2	Montaje en pared: Fije el Box iPC en el armario con cuatro tornillos M4 (8 mm [0.31 in]). Montaje en libro: Fije el Box iPC en el armario con dos tornillos M4 (8 mm [0,31 in]). NOTA: El par de apriete recomendado para apretar estos tornillos es de 0,5 Nm (4,5 lb-in). Montaje horizontal: Fije el Box iPC con cuatro tornillos M4 (8 mm [0,31 in]): NOTA: oEl montaje horizontal se permite con un descenso de temperatura (consulte las características ambientales). oEl par de apriete recomendado para apretar estos tornillos es de 0,5 Nm (4,5 lb-in).

Paso

Acción

Desconecte la alimentación y compruebe que la alimentación eléctrica se ha desconectado de la fuente de alimentación.

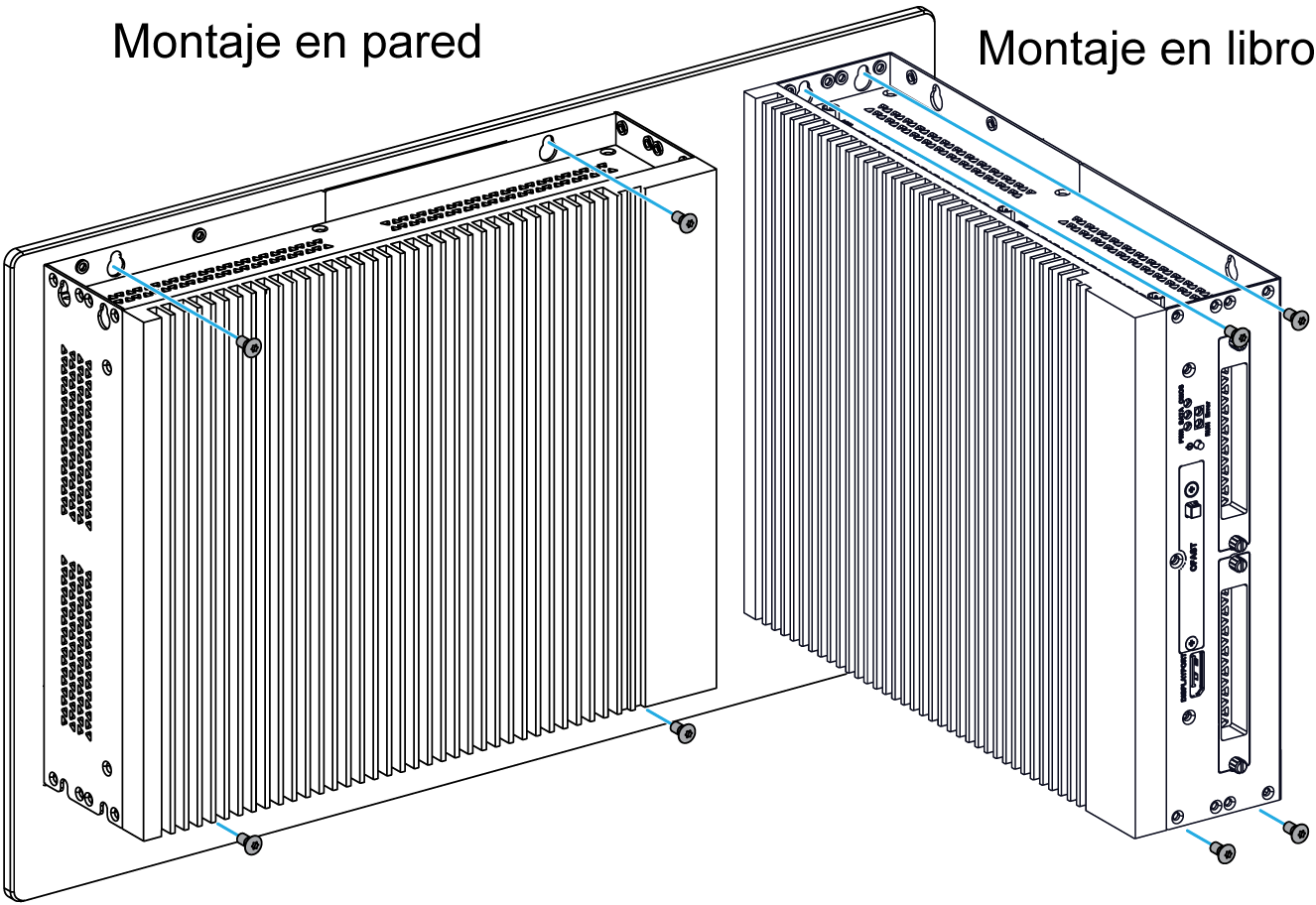

Montaje en pared:

Fije el Box iPC en el armario con cuatro tornillos M4 (8 mm [0.31 in]).

Montaje en libro:

Fije el Box iPC en el armario con dos tornillos M4 (8 mm [0,31 in]).

NOTA: El par de apriete recomendado para apretar estos tornillos es de 0,5 Nm (4,5 lb-in).

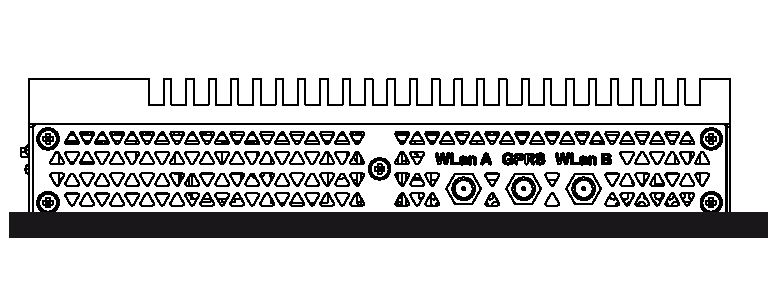

Montaje horizontal:

Fije el Box iPC con cuatro tornillos M4 (8 mm [0,31 in]):

NOTA:

oEl montaje horizontal se permite con un descenso de temperatura (consulte las características ambientales).

oEl par de apriete recomendado para apretar estos tornillos es de 0,5 Nm (4,5 lb-in).

Orientación de montaje

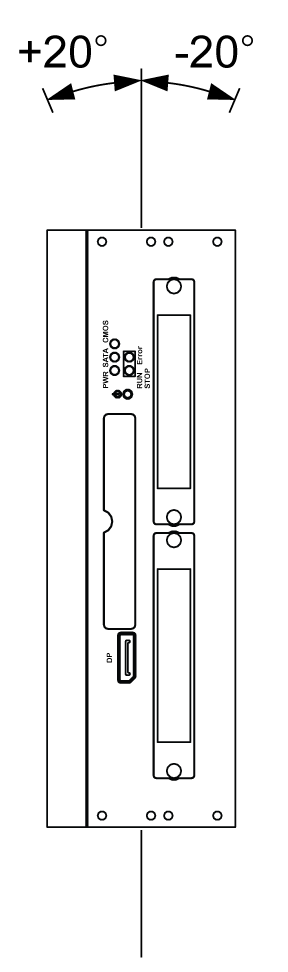

En la figura siguiente se muestra la orientación de montaje permitida de la Box iPC:

Requisitos de espacio

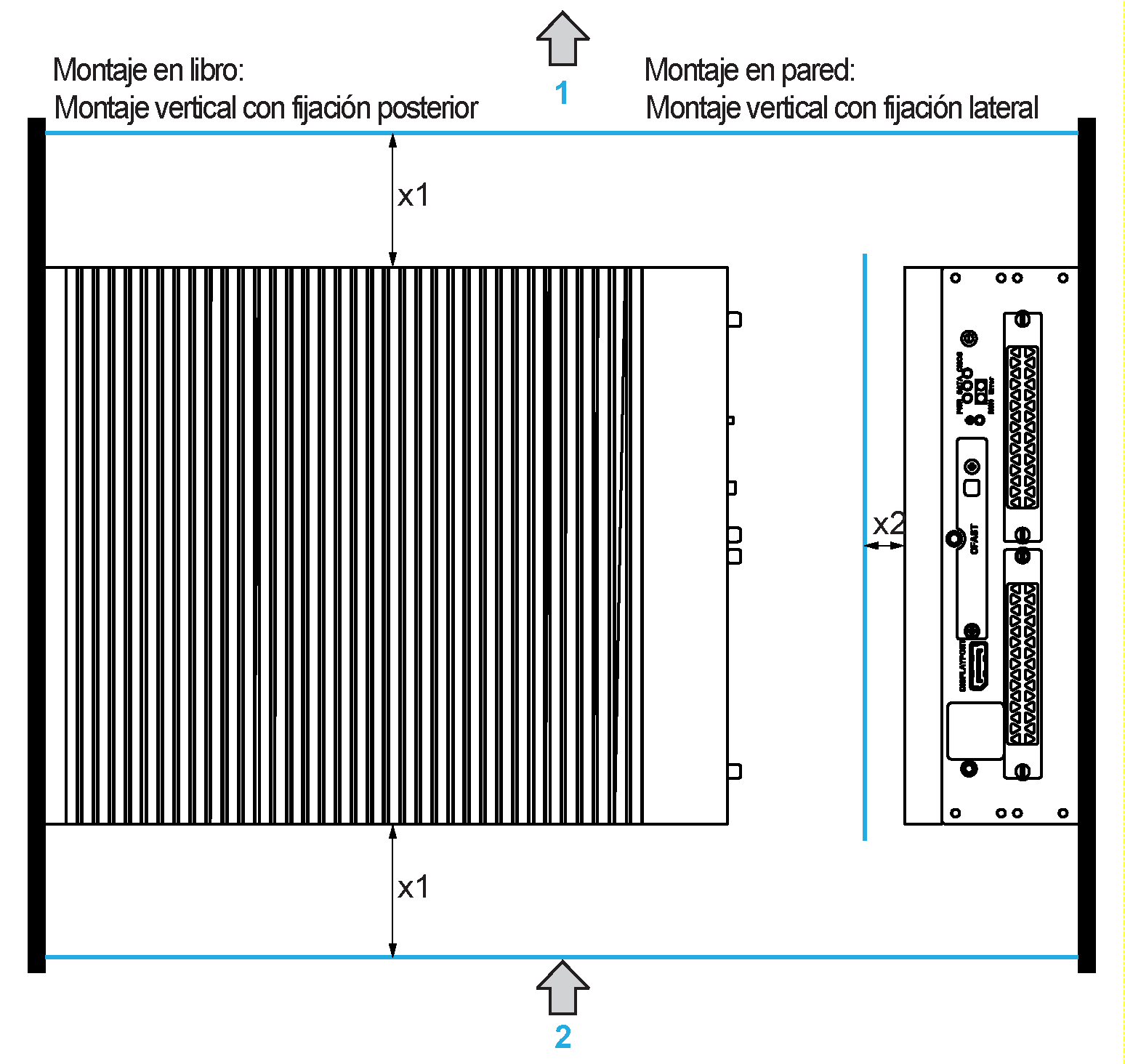

Con el fin de proporcionar suficiente circulación de aire, monte el Box iPC de manera que el espaciado en la parte superior, inferior y lateral sea el siguiente:

1 Salida de aire

2 Entrada de aire

x1 > 100 mm (3,93 in)

x2 > 50 mm (1,96 in)

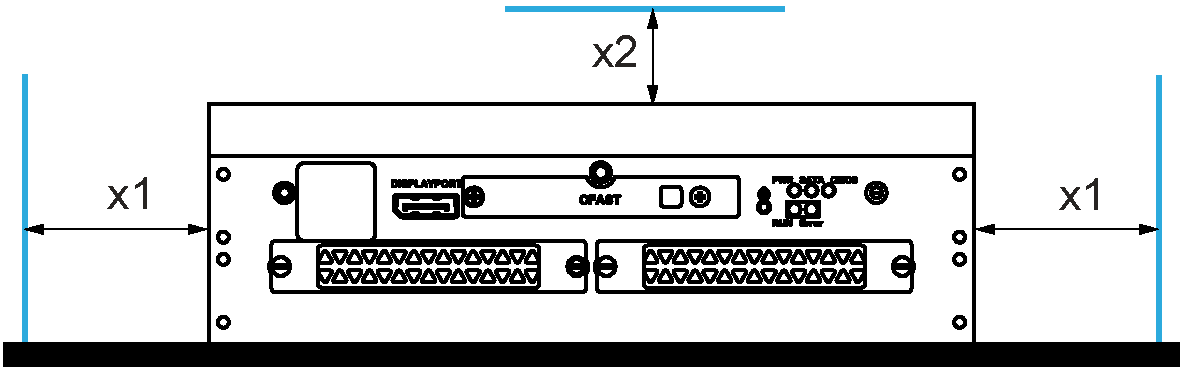

Montaje horizontal:

x1 > 100 mm (3,93 in)

x2 > 50 mm (1,96 in)

Instalación con montaje en segmento DIN del dispositivo Box iPC Optimized (HMIBMI/HMIBMO)

Paso	Acción
1	Desconecte la alimentación y compruebe que la alimentación eléctrica se ha desconectado de la fuente de alimentación.

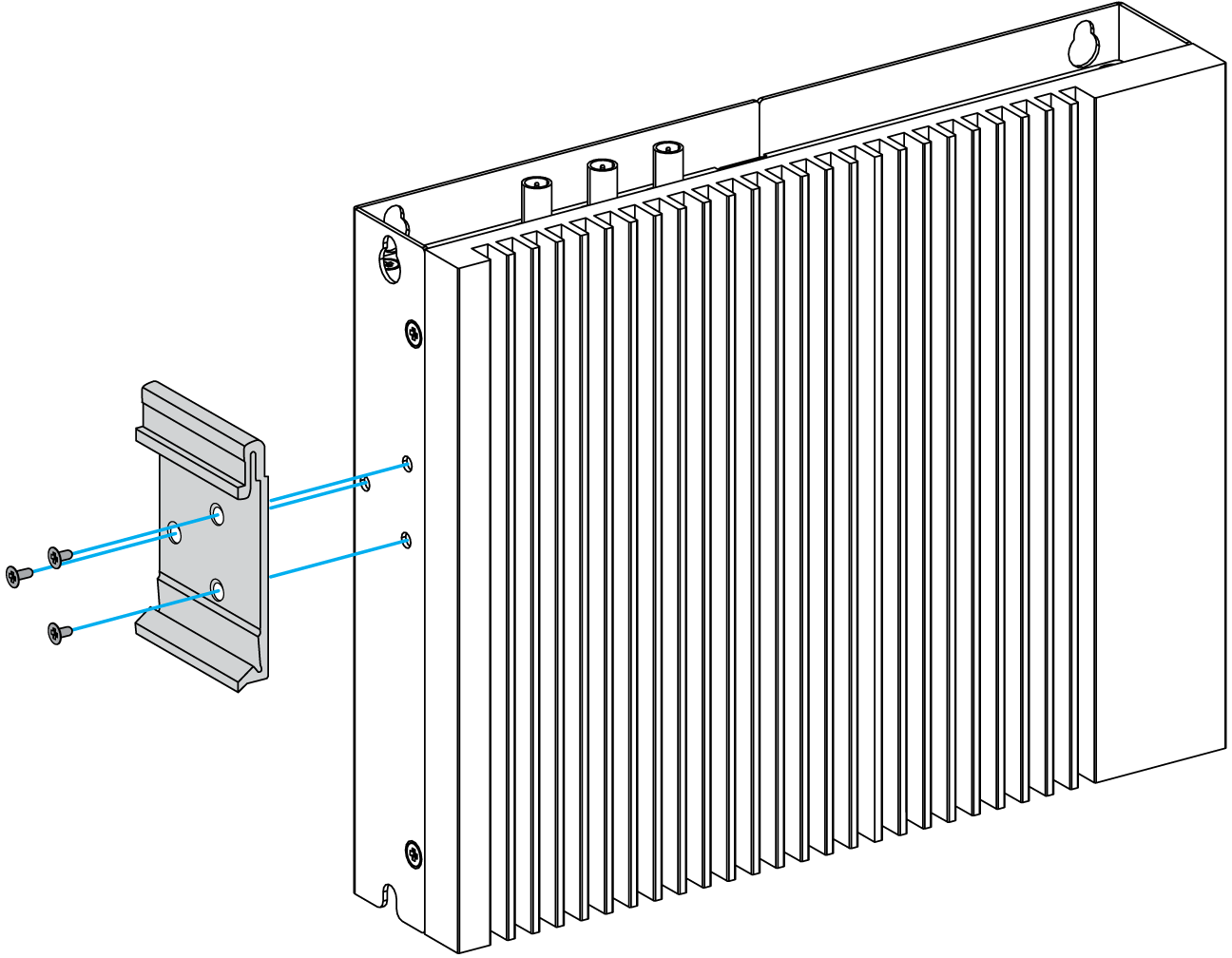

2	Fije el soporte del segmento DIN (HMIYADBMODIN11) al dispositivo Box iPC mediante tres tornillos de tipo M3 (6 mm [0,23 in]):

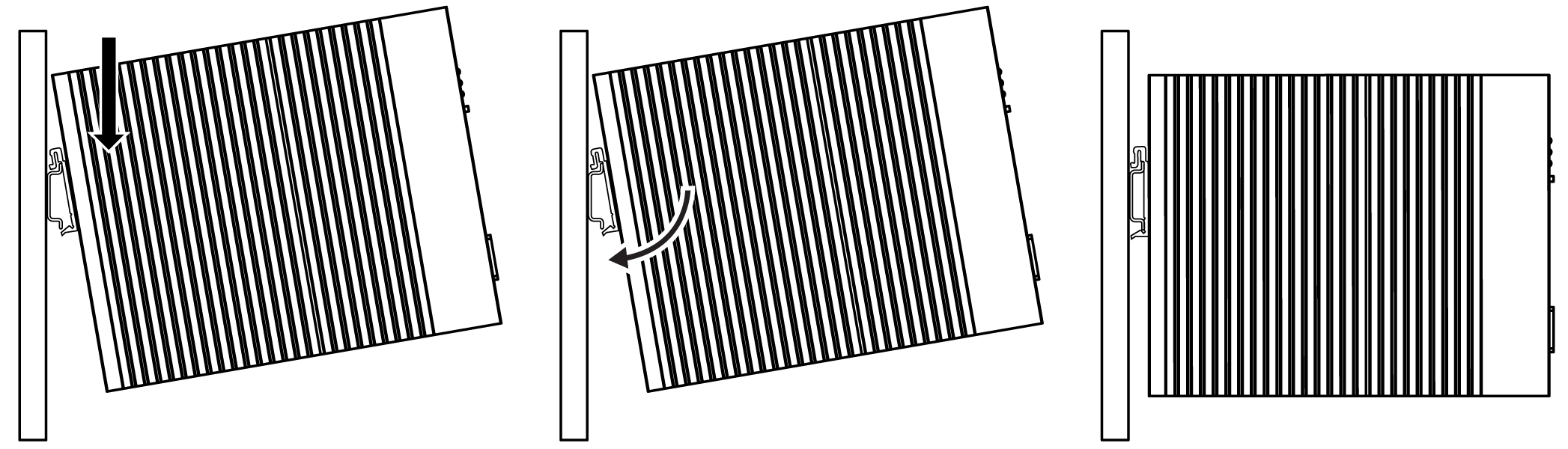

3	Enganche el dispositivo Box iPC Optimized con el soporte al segmento de montaje:

Paso

Acción

Desconecte la alimentación y compruebe que la alimentación eléctrica se ha desconectado de la fuente de alimentación.

Fije el soporte del segmento DIN (HMIYADBMODIN11) al dispositivo Box iPC mediante tres tornillos de tipo M3 (6 mm [0,23 in]):

Enganche el dispositivo Box iPC Optimized con el soporte al segmento de montaje:
