Descripción de la interfaz USB

Introducción

Las unidades HMIYMINUSB1 se consideran módulos de comunicación. Son totalmente compatibles con la tarjeta mini PCIe.

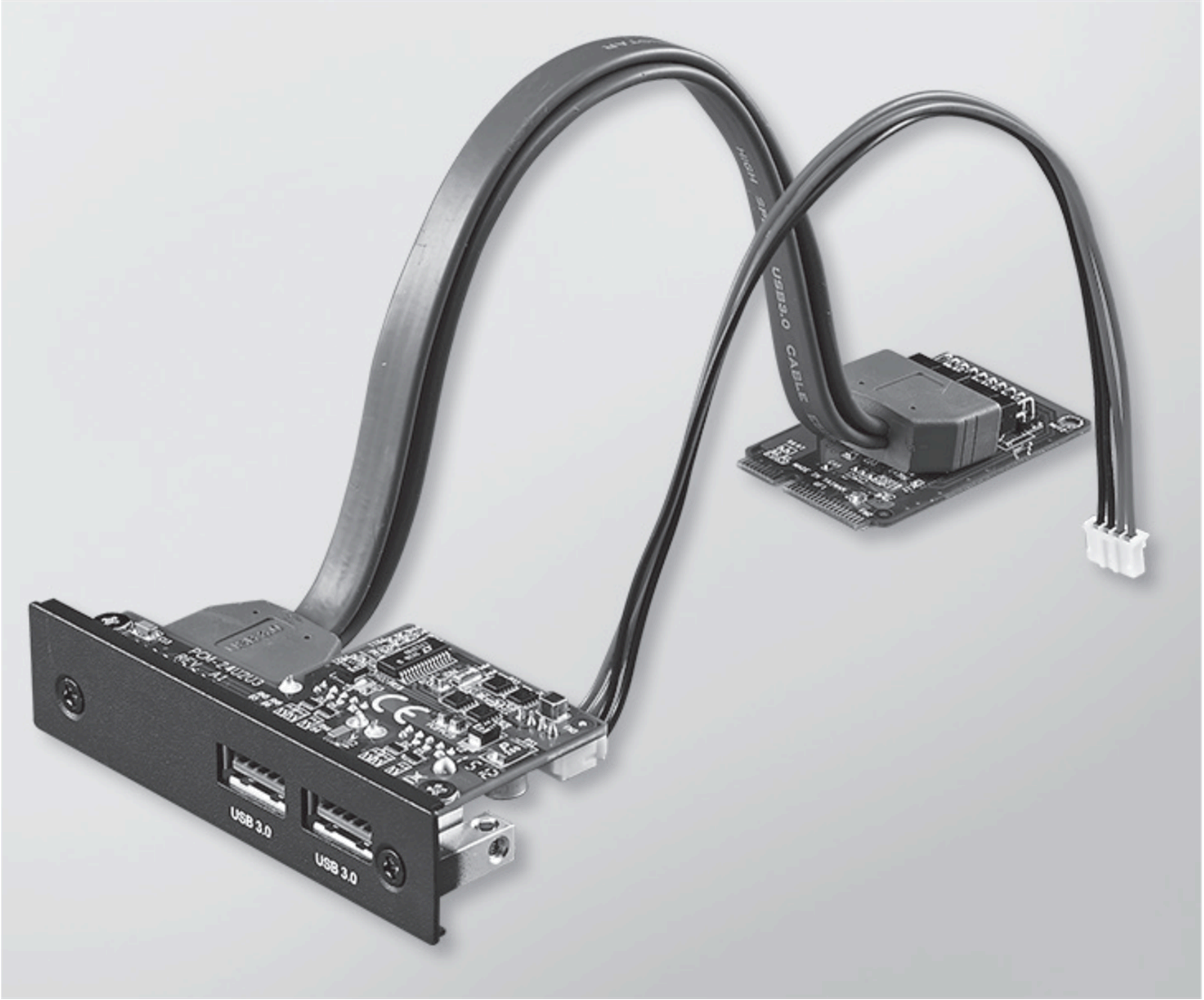

En la figura se muestra la interfaz USB:

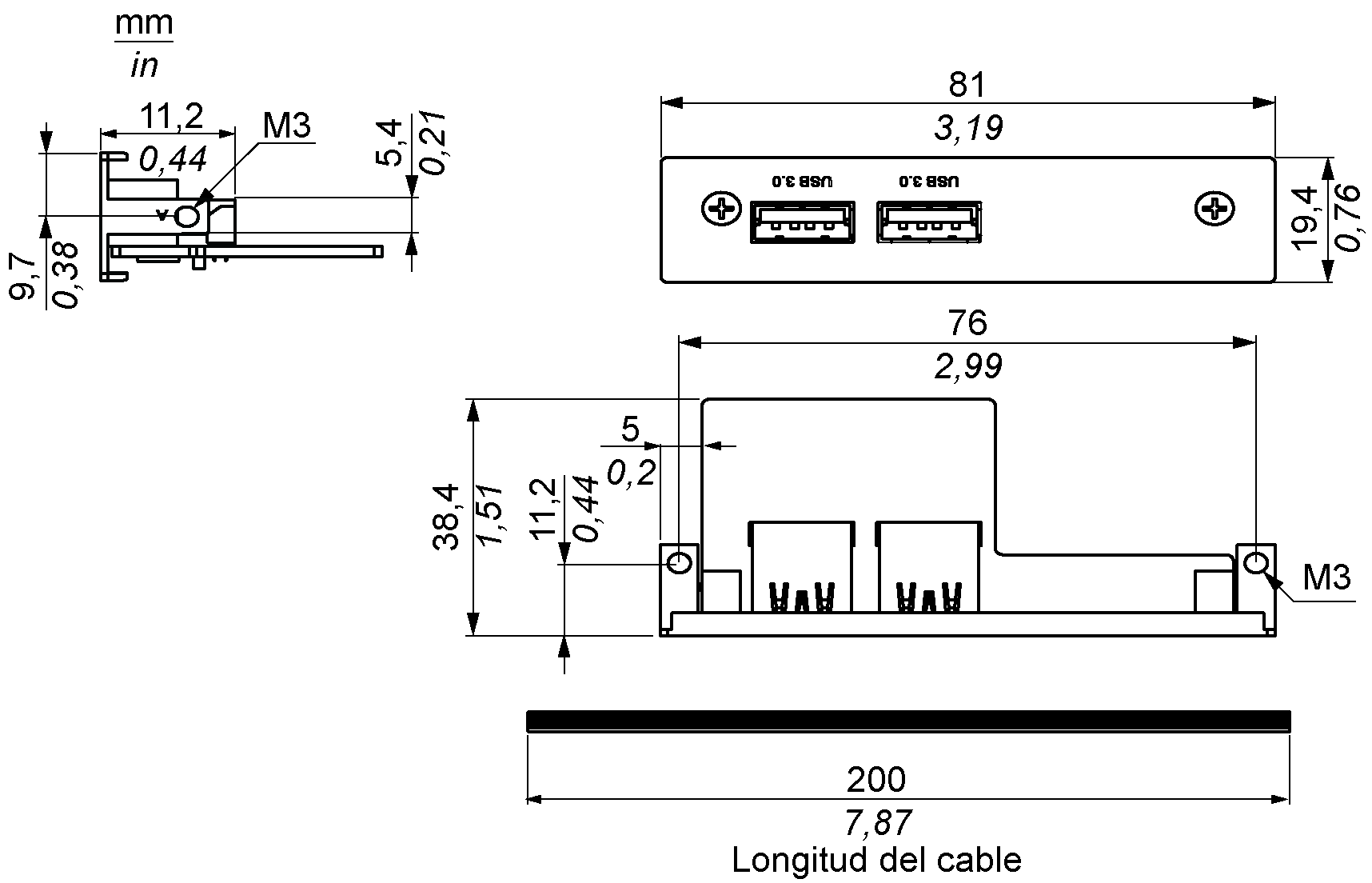

En la figura siguiente se muestran las dimensiones de la interfaz USB:






Interfaz USB

En la tabla siguiente se muestran los datos técnicos de la interfaz USB:

Elemento

Características

General

Tipo de bus

Tarjeta mini PCIe revisión 1.2

Conector

2 puertos USB 3.0

Consumo de energía

Salida de alimentación de +5 V CC/900 mA al dispositivo USB

Comunicación

Protocolo

Especificación USB (Universal Serial Bus, bus serie universal) 3.0 Rev. 1.0

Velocidad

Velocidad baja: 1,5 Mb/s, velocidad completa: 12 Mb/s, velocidad alta: 480 Mb/s, velocidad superalta: 5 Gb/s

Tabla de compatibilidad

Número de referencia

Descripción

HMIBMP/HMIBMU

HMIBMI/HMIBMO Expandable

HMIYMINUSB1

Interfaz USB 3.0, 2 x USB

(1)/(2)

(1) Sólo se admite un HMIYMINUSB1 en HMIBMP/HMIBMU.

(2) HMIYMINDP1 y HMIYMINUSB1 no se pueden utilizar conjuntamente en HMIBMP/HMIBMU.

Tendido de cables

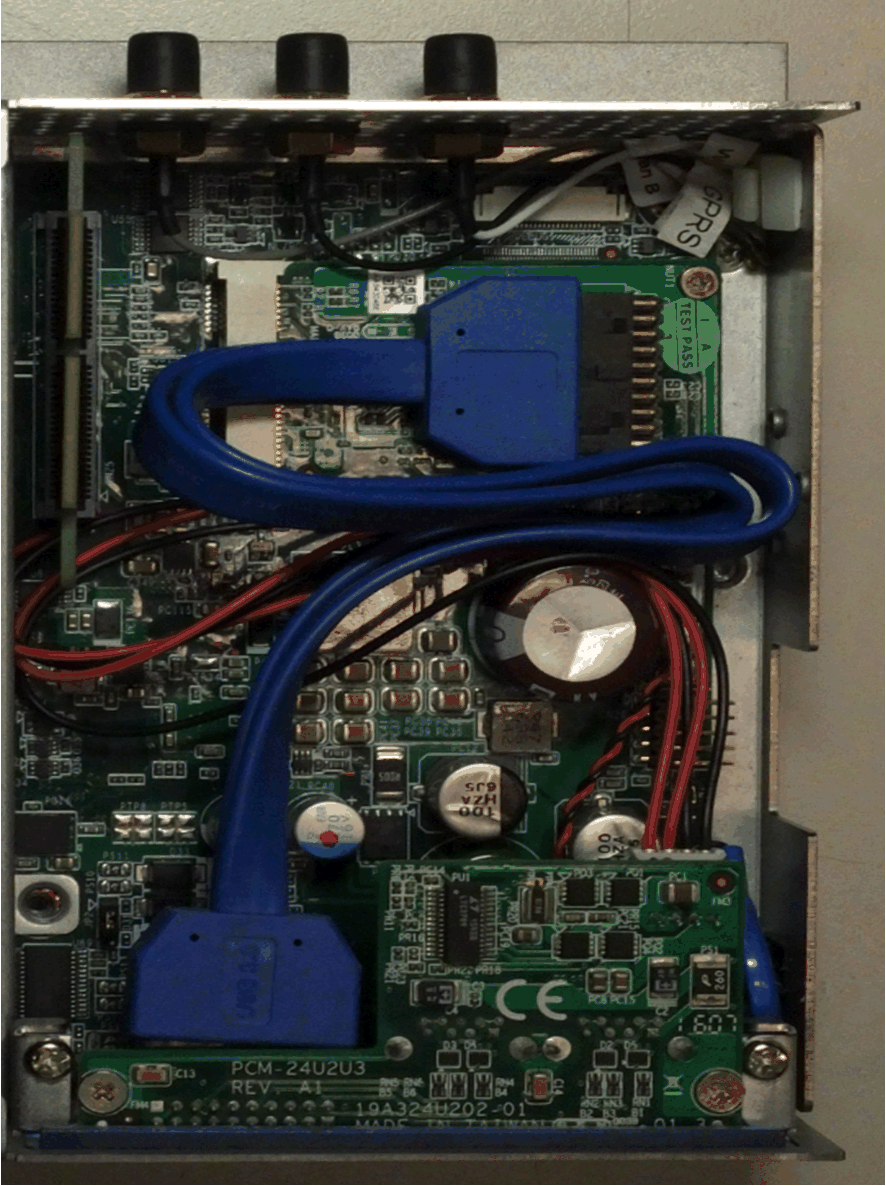

Box iPC Optimized:

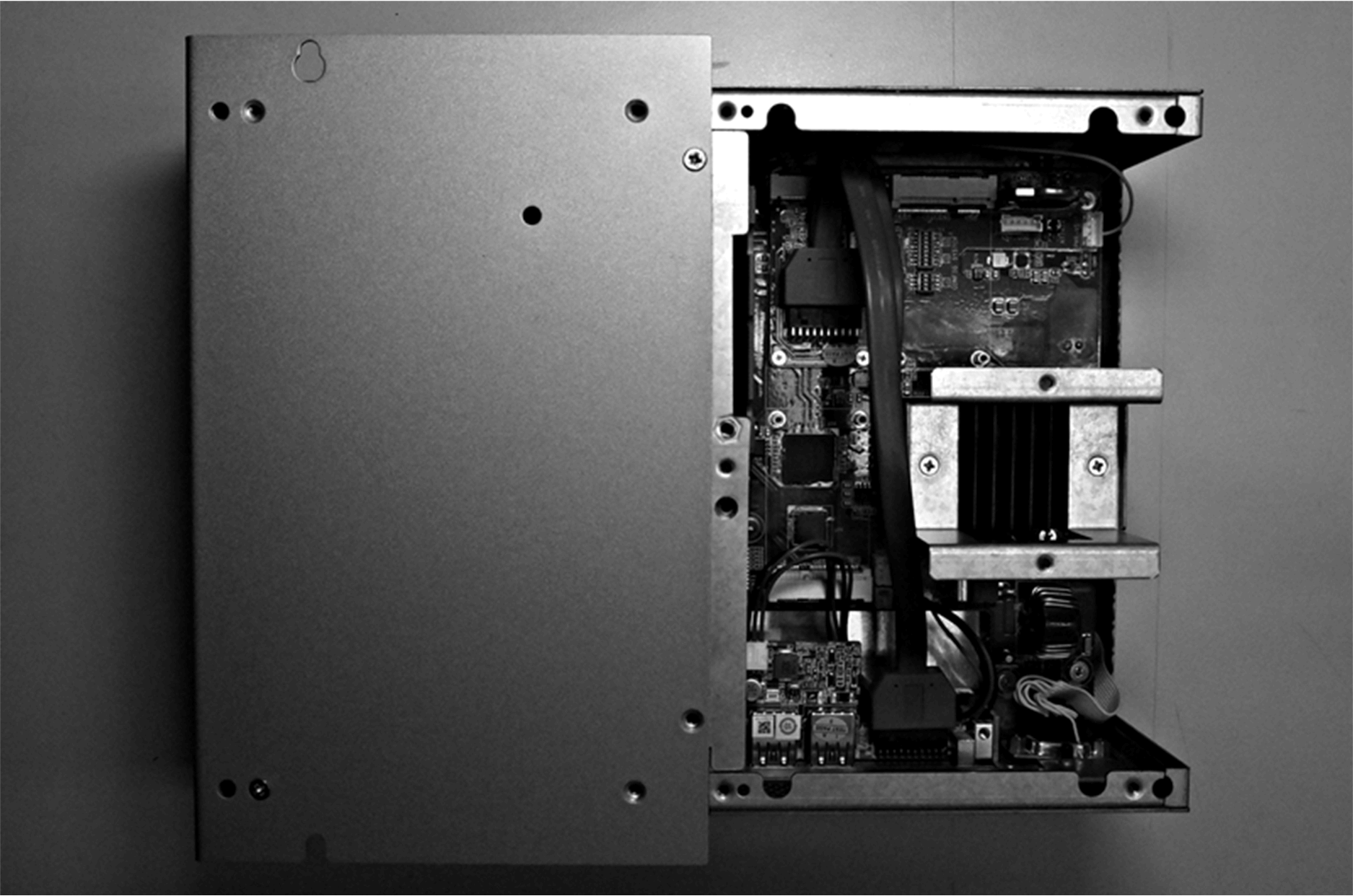

Box iPC Universal/Box iPC Performance:






Administrador de dispositivos e instalación de hardware

Primero instale la interfaz opcional en el Box iPC y, a continuación, instale el controlador. El soporte de instalación del controlador se incluye en el soporte de recuperación (llave USB). Después de instalar la interfaz, puede usar el Administrador de dispositivos para comprobar que se ha instalado correctamente en su sistema.
