EipDataExch: enviar un mensaje explícito

Descripción de bloques de funciones

Este bloque de funciones envía un mensaje explícito.

El tiempo para ejecutar la operación puede configurarse en el gestor de protocolo.

Existe un valor de tiempo de espera para los mensajes conectados y otro para los mensajes no conectados.

Este bloque genérico de funciones puede utilizarse para características no implementadas en la Biblioteca de mensajes explícitos de EtherNet/IP.

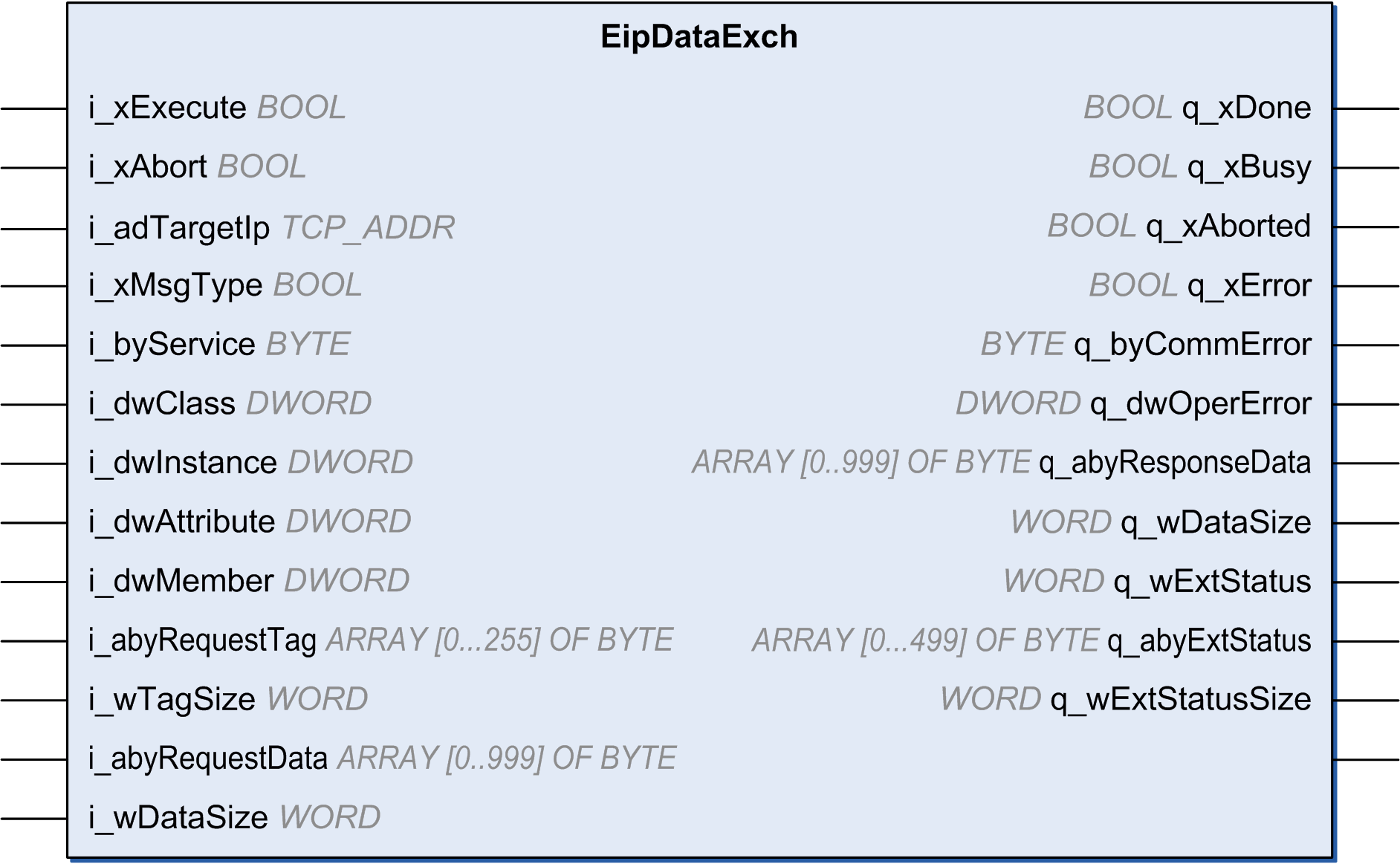

Representación gráfica

Representación IL y ST

Para ver la representación general en lenguaje IL o ST, consulte el capítulo Representación de funciones y de bloques de funciones

Descripción de variables de E/S

En esta tabla se describe la variable de entrada:

Entrada	Tipo	Heredado de	Comentario
i_xExecute	BOOL	BASE	Valor predeterminado: FALSE. Un flanco ascendente de la entrada Execute inicia el bloque de funciones. El bloque de funciones continúa ejecutándose, y la salida Busy se establece en TRUE. oFALSE: si Enable está establecido en FALSE, las salidas Done, Error o CommandAborted se establecerán en TRUE durante un ciclo. oTRUE: si Enable está establecido en FALSE, las salidas Done, Error o CommandAborted permanecerán establecidas en TRUE.
i_xAbort	BOOL	BASE	Valor predeterminado: FALSE. oFALSE: la ejecución no se ha interrumpido. oTRUE: la ejecución ha sido interrumpida por otro bloque de funciones.
i_xMsgType	BOOL	-	oFALSE: UCCM oTRUE: mensaje conectado (clase 3)
i_adTargetIP	TCP_ADDRES	-	Dirección IP del destino
i_byService	BYTE	-	Servicio que se ejecutará (consulte el código de servicio arriba)
i_dwClass	DWORD	-	Clase del destino. Consulte Cómo encontrar información de objetos en la documentación de dispositivos. Debe ser 0xFFFFFFFF si la clase no debe formar parte de la petición
i_dwInstance	DWORD	-	Instancia del destino. Consulte Cómo encontrar información de objetos en la documentación de dispositivos. Puede ser 0 si el destino es una instancia de clase. Debe ser 0xFFFFFFFF si la instancia no debe formar parte de la petición
i_dwAttribute	DWORD	-	Atributo del destino. Consulte Cómo encontrar información de objetos en la documentación de dispositivos. Debe ser 0xFFFFFFFF si el atributo no debe formar parte de la petición
i_dwMember	DWORD	-	Miembro del destino. Consulte Cómo encontrar información de objetos en la documentación de dispositivos. Debe ser 0xFFFFFFFF si el miembro no debe formar parte de la petición
i_abyRequestTag	ARRAY OF [0…250] BYTE	-	Segmento de símbolo ampliado de destino. Si no se utiliza, i_wTagSize debe ser igual a 0
i_wTagSize	WORD	-	Tamaño real de i_abyRequestTag
i_abyRequestData	ARRAY OF [0…999] BYTE	-	Los datos que deberán enviarse al destino. Si no se utiliza, i_wDataSize debe ser igual a 0
i_wDataSize	WORD	-	Tamaño real de i_abyRequestData

En esta tabla se describe la variable de salida:

Salida	Tipo	Heredado de	Comentario
q_xDone	BOOL	BASE	Valor predeterminado: FALSE. oFALSE: no se ha iniciado la ejecución o bien se ha detectado un error. oTRUE: la ejecución ha finalizado sin errores detectados.
q_xBusy	BOOL	BASE	Valor predeterminado: FALSE. oFALSE: el bloque de funciones no se está ejecutando. oTRUE: el bloque de funciones se está ejecutando.
q_xAborted	BOOL	BASE	Valor predeterminado: FALSE. oFALSE: la ejecución no se ha interrumpido. oTRUE: la ejecución ha sido interrumpida por la entrada Abort.
q_xError	BOOL	BASE	Valor predeterminado: FALSE. oFALSE: el bloque de funciones se está ejecutando y no se han detectado errores. oTRUE: se ha detectado un error en la ejecución del bloque de funciones.
q_byCommError	CommunicationErrorCodes	BASE	Código de error de comunicación
q_dwOperError	OperationErrorCodes	BASE	Código de error de funcionamiento
q_abyResponseData	ARRAY OF [0…999] BYTE	-	Datos de respuesta en caso de operación correcta
q_wDataSize	WORD	-	Tamaño de los datos de respuesta en bytes
q_abyExtStatus	ARRAY OF [0…499] BYTE	-	Datos de estado ampliados en caso de respuesta de error
q_wExtStatusSize	WORD	-	Tamaño de los datos de estado ampliados en palabras de 16 bits
q_wExtStatus	WORD	-	Palabra de estado ampliado

Ejemplo

Este es un ejemplo de llamada de esta función:

MyEipDataExch(

i_xExecute:= Execute,

i_xAbort:= Abort,

q_xDone=> Done,

q_xBusy=> Busy,

q_xAborted=> Aborted,

q_xError=> Err,

q_byCommError=> CommError,

q_dwOperError=> OperError,

i_adTargetIp:= IpAddr,

i_xMsgType:= MsgType,

i_byService:= Service,

i_dwClass:= Class,

i_dwInstance:= Instance,

i_dwAttribute:= Attribute,

i_dwMember:= Member,

i_abyRequestTag:= RequestTag,

i_wTagSize:= TagSize,

i_abyRequestData:= RequestData,

i_wDataSize:= ReqDataSize,

q_abyResponseData=> ResponseData,

q_wDataSize=> ResDataSize,

q_abyExtStatus=> ExtStatusArray,

q_wExtStatusSize=> ExtStatusSize,

q_wExtStatus => ExtStatus);
