Una vez que haya añadido los dispositivos al gestor de protocolo, utilice la ficha Administrador de red o Servicios Ethernet para editar la planificación de la red.
Para configurar dispositivos esclavos predefinidos añadidos a Modbus TCP IOScanner, proceda de la siguiente manera:
|
Paso |
Action |
|---|---|
|
1 |

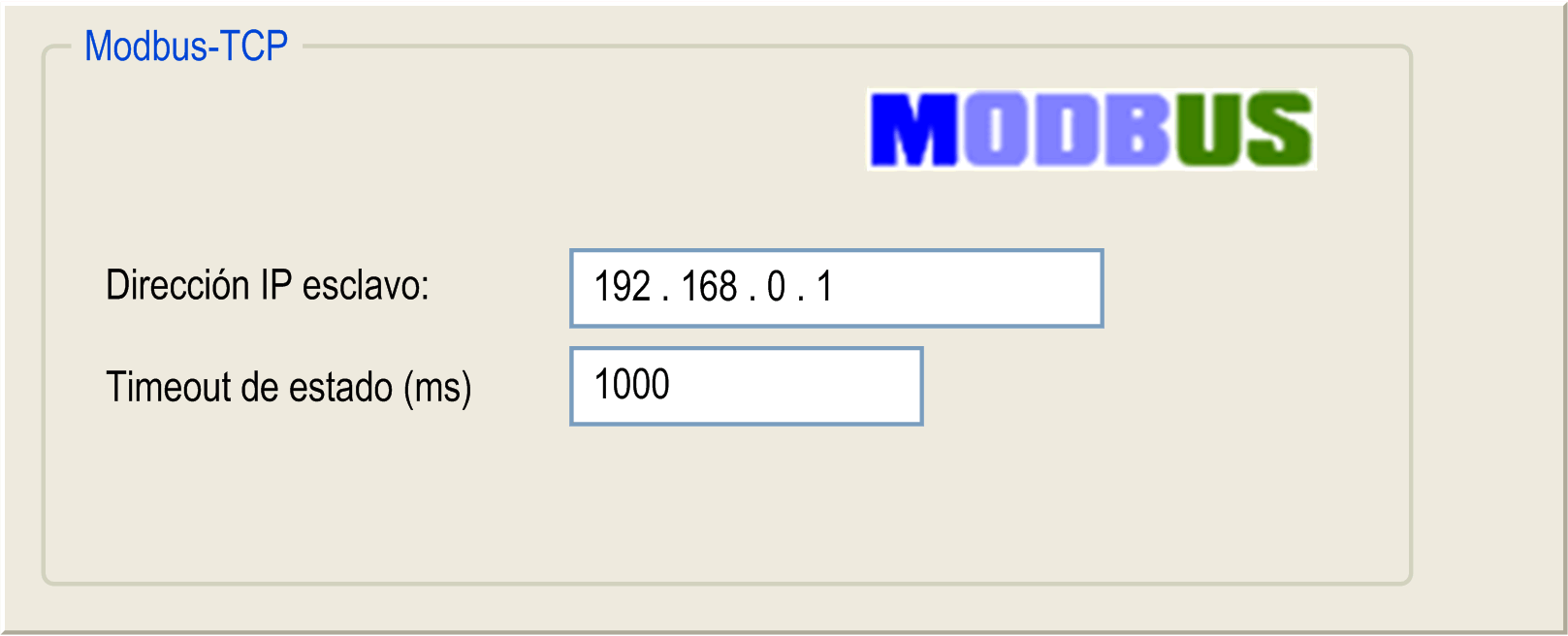

En Dispositivos, haga doble clic en un nodo de dispositivo esclavo Modbus TCP. Resultado: aparece la ventana de configuración:
|
|
2 |
Introduzca un valor en Dirección IP esclavo. Los valores de Ajustes de dirección son idénticos a los definidos en gestor de protocolo. |
|
3 |
Introduzca un valor de Timeout de estado (ms) (valor predeterminado 1000). Este representa el plazo (en ms) entre una solicitud del Modbus TCP IOScanner y una respuesta del esclavo. Cuando el timeout de estado caduca, los valores de bit de estado cambian a 0. Los valores de bit de estado se pueden visualizar en la ficha Asignación de E/S de IOScanner o a través del servidor web. El timeout de estado se aplica a los canales del dispositivo esclavo. |
|
4 |
Para los dispositivos con configuración avanzada, es posible que se soliciten algunos ajustes adicionales: oFrecuencia de repetición (ms): valor temporal expresado en ms. Representa el retardo entre dos envíos de una petición. El valor debe ser inferior al del Timeout de estado (ms). oID unidad: ID de unidad del dispositivo esclavo de Modbus TCP (valor predeterminado 255). Consulte la Device Type Manager Guía del usuario. |
