Estrategia de asignación de direcciones IP
En esta sección se describen los pasos a seguir para implementar la estrategia de asignación de direcciones IP de los dispositivos de red:
oConfigurar el puerto Ethernet industrial del controlador:
oAjustes de red: dirección IP, máscara de subred y dirección de pasarela.
oElegir el método de direccionamiento IP que desea utilizar.
oConfigurar gestor de protocolo.
Configuración del puerto Ethernet industrial
|
Paso |
Action |
|---|---|
|
1 |

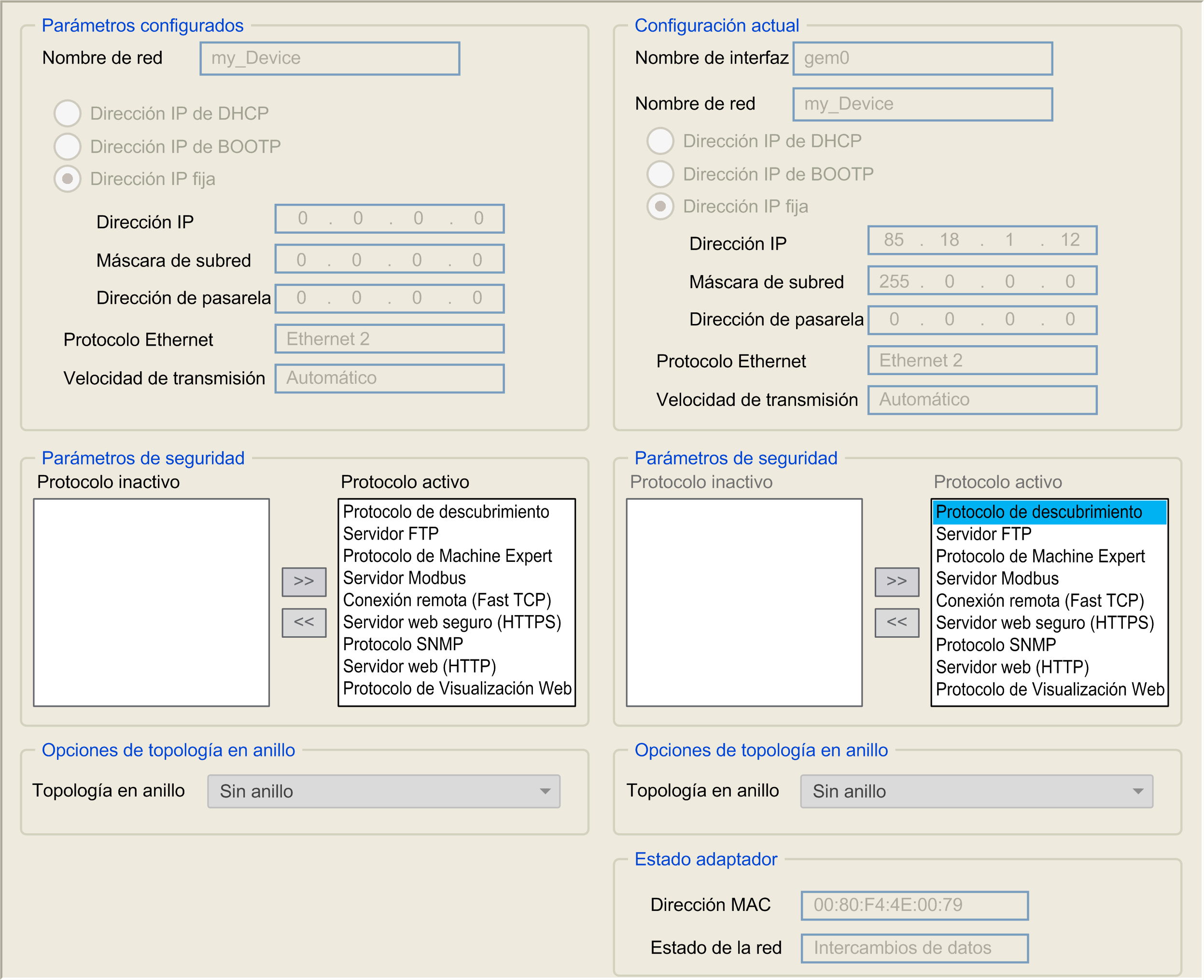

En Dispositivos, haga doble clic en el nodo del puerto Ethernet industrial. Se muestra la ficha de configuración, parecida a la siguiente:
Nota: Si está en modalidad online, verá las dos ventanas. No puede editarlas. Si está en modalidad offline, verá las ventanas Parámetros configurados y Opciones de topología en anillo en función de la referencia del controlador. Puede editarlas. |
|
2 |
Seleccione Dirección IP fija. |
|
3 |
Defina la Dirección IP. Esta dirección IP se utiliza para la planificación de la red. |
|
4 |
Defina la Máscara de subred. |
|
5 |
Compruebe que la Dirección de pasarela esté, de forma predeterminada, en 0.0.0.0. La dirección de pasarela permite enrutar un mensaje a un dispositivo que no se encuentre en la red local. Si no hay ninguna pasarela, la dirección de la pasarela será 0.0.0.0. |
|
6 |
Seleccione las casillas de verificación de Parámetros de seguridad: oServidor web activo: esta opción se utiliza durante las fases de configuración y mantenimiento oServidor FTP activo: esta opción la utiliza el Servicio FDR |
|
7 |
Seleccione la casilla de verificación Servidor DHCP activo si utiliza un servidor DHCP para asignar direcciones IP. Para obtener más información, consulte Métodos de direccionamiento IP. |
