Identificar botones vinculados al módulo ZBRN

Descripción del bloque de funciones

Los bloques de funciones ZBRNx_Serial y ZBRNx_TCP obtienen información para identificar botones vinculados al módulo ZBRN. Por lo tanto, una tarea MAST debe incluir un POU (Program Organization Unit, unidad de organización de programa) que instancie el bloque de funciones requerido.

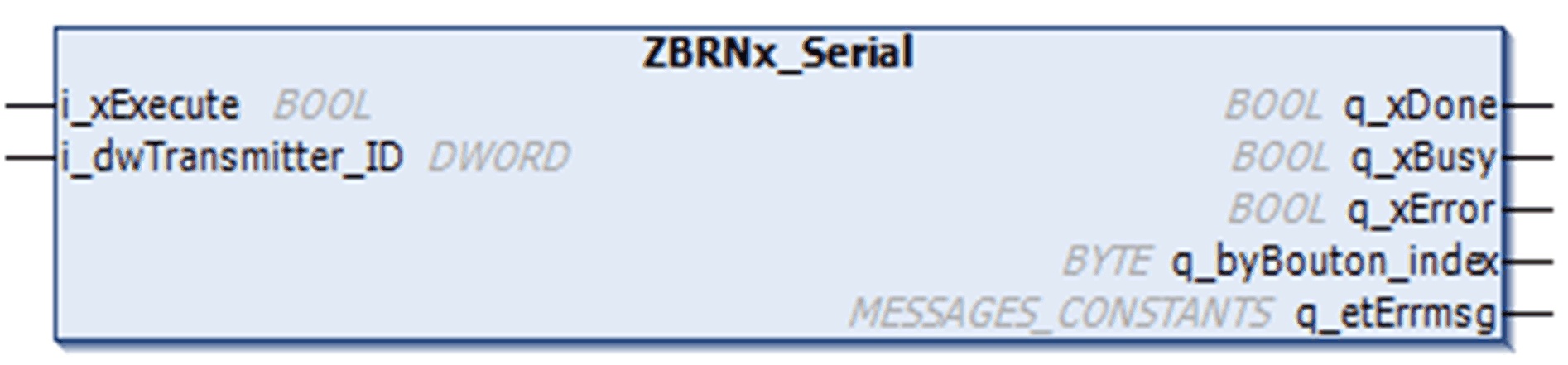

Para serie Modbus:

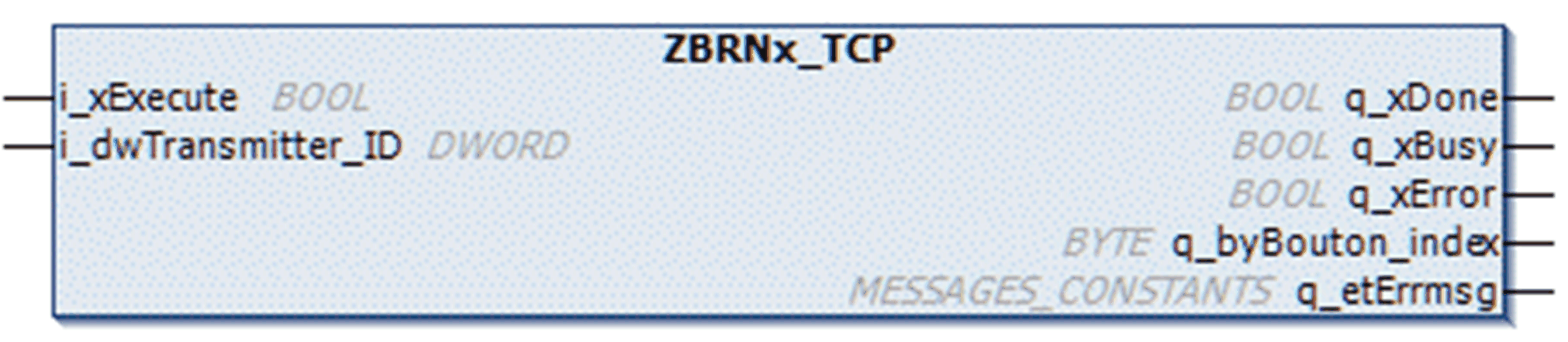

Para Modbus TCP:

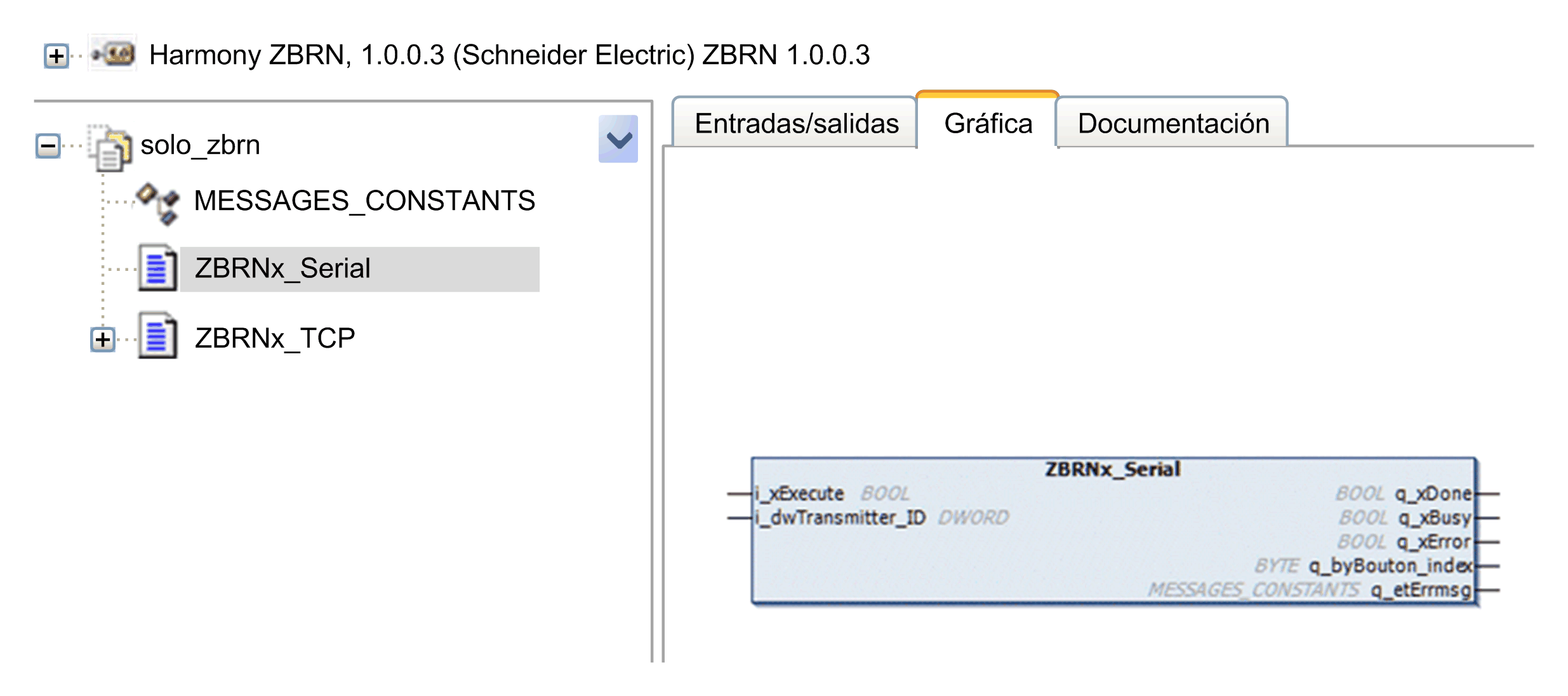

En la gráfica siguiente se muestra el bloque de funciones del repositorio de biblioteca:

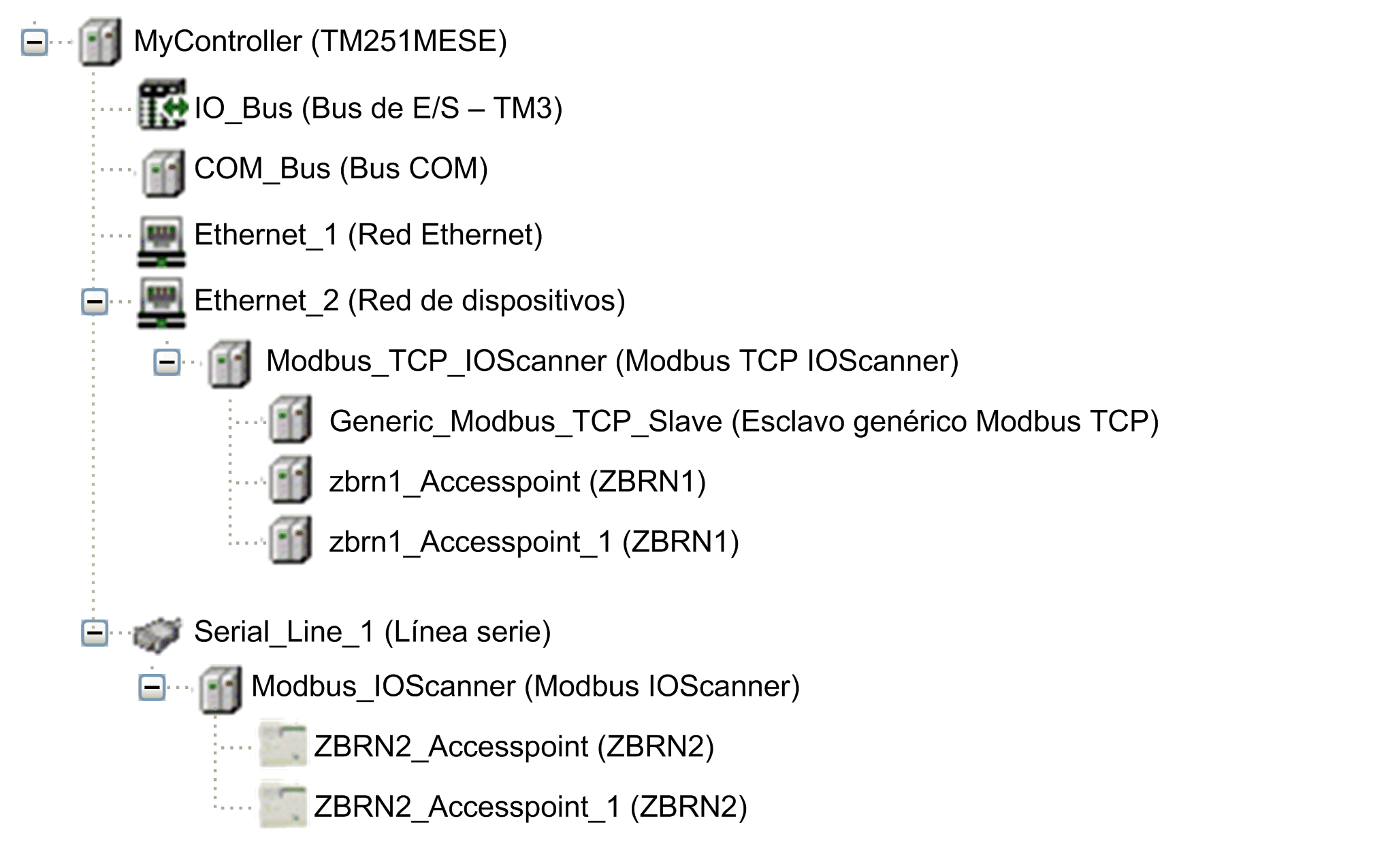

En la gráfica se muestran los dispositivos en uso con instancias de cada tipo:

Descripción de variables de E/S

En la tabla se describen las variables de entrada de los bloques de funciones:

Entrada	Tipo de datos	Descripción
i_xExecute	BOOL	Inicia el proceso de exploración de ID de los botones.
i_dwTransmitter_ID	DWORD	Valor decimal del ID del botón pulsador que se busca.

En la tabla se describen las variables de salida de los bloques de funciones:

Salida	Tipo de datos	Descripción
q_xDone	BOOL	TRUE cuando se alcanza el proceso de exploración.
q_xBusy	BOOL	TRUE durante el proceso: no se acepta la petición.
q_xError	BOOL	Indica la detección de un error. Si es TRUE: consulte q_etErrmsg para obtener más información.
q_byBouton_index	BYTE	Índice del botón pulsador. Se inicia en 0.
q_etErrmsg	MESSAGES_CONSTANTS	Tipo de error detectado
