El equipo ofrece la posibilidad de editar parámetros, de iniciar el modo de funcionamiento Jog o de realizar un Autotuning a través de la HMI integrada (interfaz hombre-máquina). También pueden mostrarse informaciones de diagnóstico, como por ejemplo valores de parámetros o códigos de error. En los apartados individuales de la puesta en marcha y del funcionamiento, encontrará indicaciones acerca de si una función puede ejecutarse a través de la HMI integrada o de si debe emplearse el software de puesta en marcha.

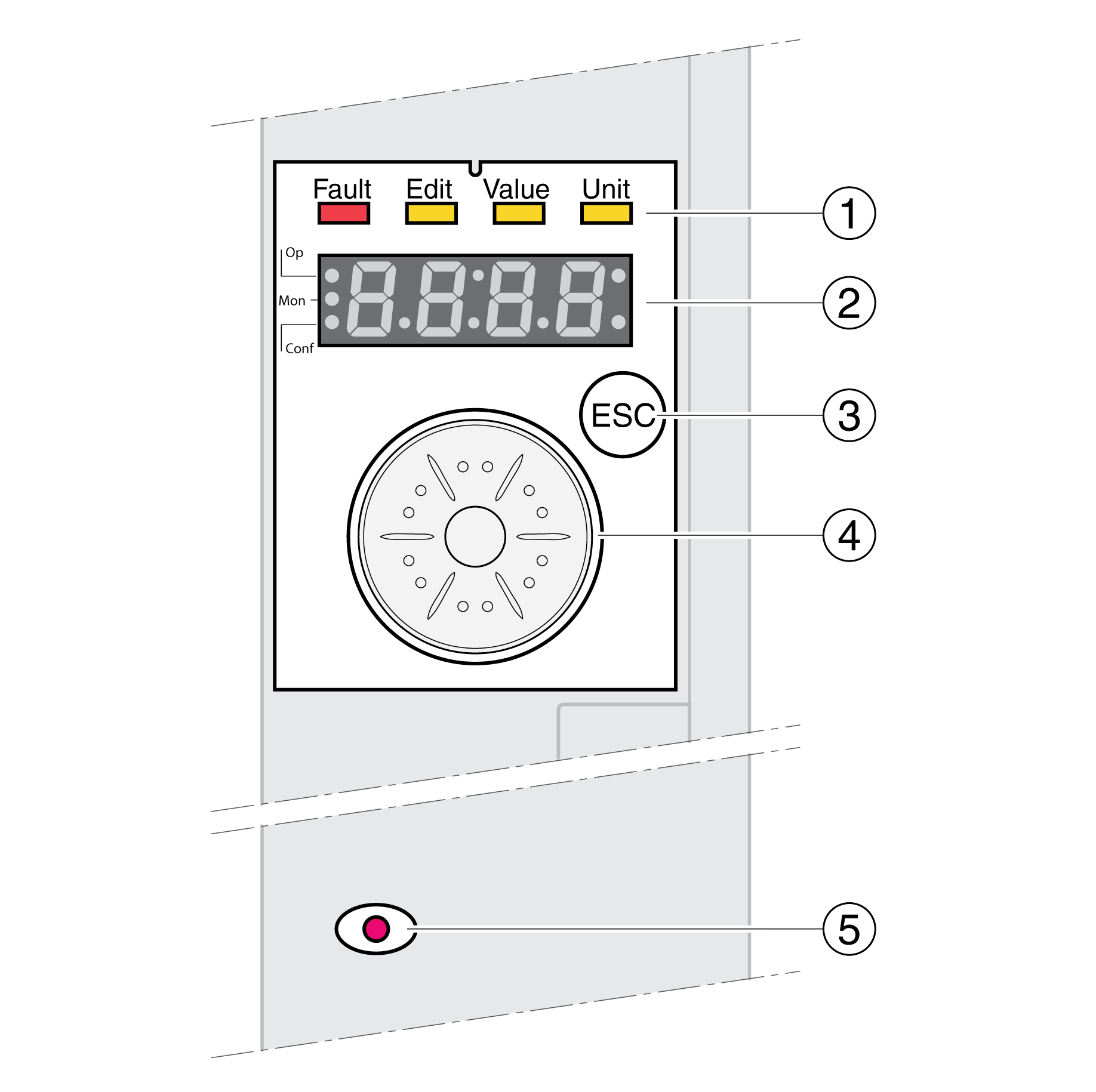

1 Indicadores LED de estado
2 Indicación de 7 segmentos
3 Tecla ESC
4 Botón de navegación
5 LED rojo se ilumina: DC-Bus bajo tensión
Los LED de estado y el display de 7 segmentos para 4 dígitos muestran estados del equipo, designaciones de menús, códigos de parámetros y códigos de error. Girando el botón de navegación pueden seleccionarse niveles de menús y parámetros, así como incrementarse o reducirse valores. Pulsando el botón de navegación se confirma la selección.
Con la tecla ESC (escape) es posible salir de parámetros y menús. Si se muestran valores, con la tecla ESC se regresa al último valor memorizado.
La siguiente tabla muestra la asignación de caracteres en la indicación de 7 segmentos para 4 dígitos
|
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
O |
P |
Q |
R |
|
(A) |
(B) |
(cC) |
(D) |
(E) |
(F) |
(G) |
(H) |
(i) |
(J) |
(K) |
(L) |
(M) |
(N) |
(o) |
(P) |
(Q) |
(R) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
S |
T |
U |
V |
W |
X |
Y |
Z |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
0 |
|
(S) |
(T) |
(u) |
(V) |
(W) |
(X) |
(Y) |
(Z) |
(1) |
(2) |
(3) |
(4) |
(5) |
(6) |
(7) |
(8) |
(9) |
(0) |

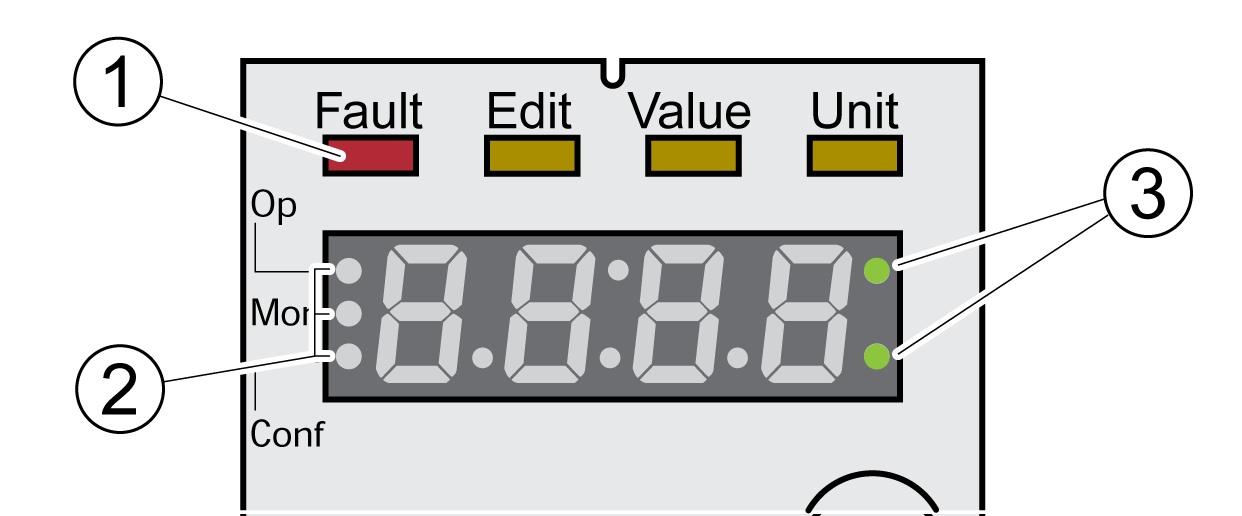

Indicación del estado del equipo
1 Cuatro LED de estado
2 Tres LED de estado para identificar los niveles de menú
3 Los puntos parpadeantes avisan de un error de la clase de error 0
1: Sobre el display de 7 segmentos hay cuatro LED de estado:
|
Fault |
Edit |
Value |
Unit |
Significado |
|---|---|---|---|---|
|
Iluminado en rojo |
|
|
|
Estado de funcionamiento Fault |
|
|
Iluminado en amarillo |
Iluminado en amarillo |
|
El valor del parámetro puede editarse |
|
|
|
Iluminado en amarillo |
|
Valor del parámetro |
|
|
|
|
Iluminado en amarillo |
Unidad del parámetro seleccionado |
2: Tres LED de estado para identificar los niveles de menú
|
Indicador LED |
Significado |
|---|---|
|
Op |
Funcionamiento |
|
Mon |
Informaciones de estado |
|
Conf |
Configuración |
3: Puntos parpadeantes avisan de un error de la clase de error 0, por ejemplo, cuando se ha excedido un valor límite.
En el HMI puede visualizarse directamente valores hasta 999.

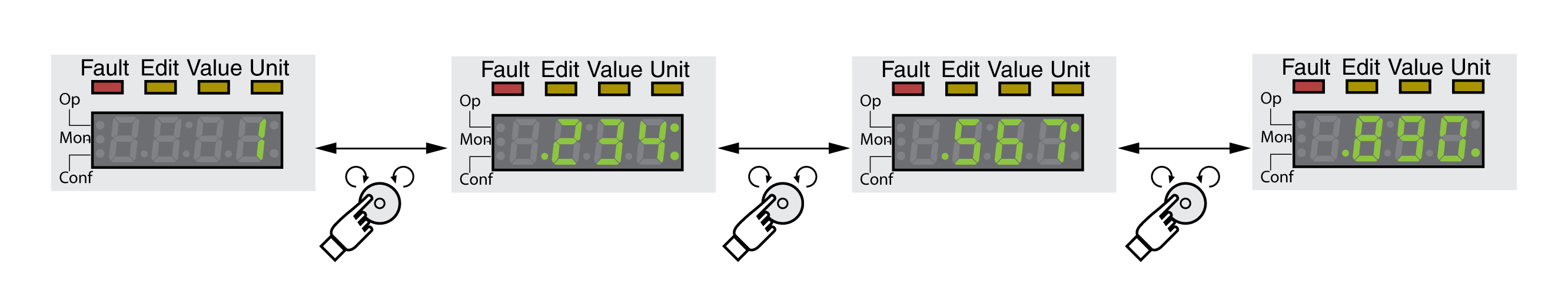

Los valores superiores a 999 se visualizan en las zonas de 1000. Es posible cambiar entre las zonas girando el botón de navegación.
Ejemplo: valor 1234567890
El botón de navegación puede girarse y pulsarse. En caso de pulsación, se diferencia entre una pulsación breve (≤1 s) y una pulsación prolongada (≥3 s).
Gire el botón de navegación para:
ocambiar al siguiente menú o al menú anterior
ocambiar al siguiente parámetro o al parámetro anterior
oaumentar o disminuir valores
oen caso de valores >999, cambiar entre las zonas
Pulse brevemente el botón de navegación para:
oactivar el menú seleccionado
oactivar el parámetro seleccionado
oguardar el valor en la memoria no volátil
Pulse el botón de navegación de forma prolongada para:
ovisualizar una descripción del parámetro seleccionado
ovisualizar la unidad del valor del parámetro seleccionado
