Ventana de desviación de velocidad
Con la ventana de desviación de velocidad se puede supervisar si el motor se encuentra dentro de una desviación de velocidad parametrizable.
La desviación de velocidad es la diferencia entre el valor de referencia de la velocidad y la velocidad real.
La ventana de desviación de velocidad se compone de la desviación de velocidad y del tiempo de monitorización.
La ventana de desviación de velocidad está disponible en los siguientes modos de funcionamiento:
oJog
oToma de referencia
oCyclic Synchronous Velocity
oCyclic Synchronous Position

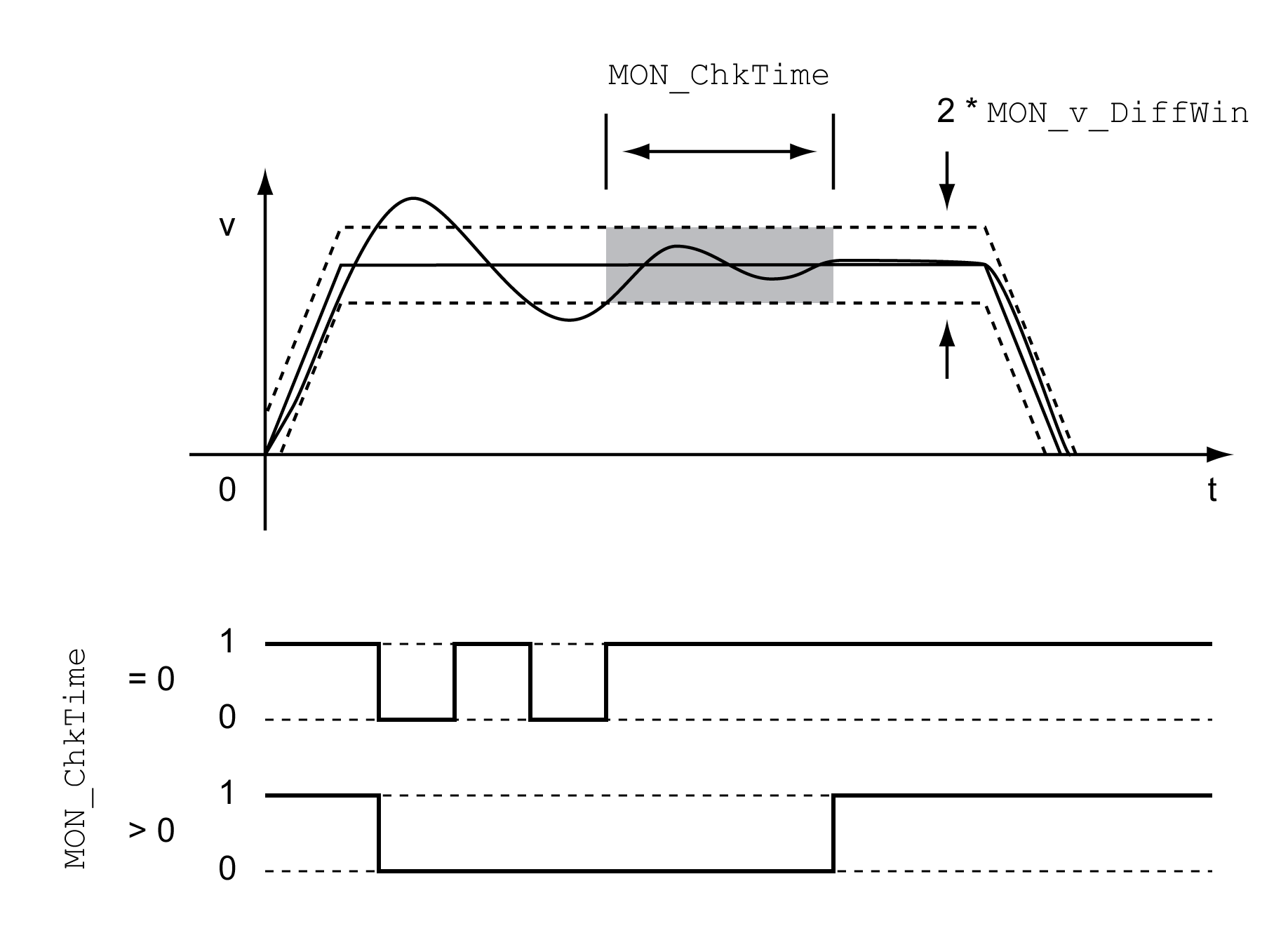

Los parámetros MON_v_DiffWin y MON_ChkTime definen el tamaño de la ventana.
El estado se puede indicar mediante una salida de señal.
Para poder indicar el estado a través de una salida de señal, la función de salida de señal "In Velocity Deviation Window" debe estar parametrizada, véase el capítulo Entradas y salidas digitales.
El parámetro MON_ChkTime actúa sobre los parámetros MON_p_DiffWin_usr, MON_v_DiffWin, MON_v_Threshold y MON_I_Threshold.
|
Nombre de parámetro Menú HMI Nombre HMI |
Descripción |
Unidad Valor mínimo Configuración de fábrica Valor máximo |
Tipo de datos R/W Permanente Expert |
Dirección de parámetro vía bus de campo |
|---|---|---|---|---|
|
Supervisión de desviación de velocidad. Se comprueba si dentro del tiempo parametrizable MON_ChkTime el variador se encuentra dentro de la desviación definida. Es posible mostrar el estado mediante una salida parametrizable. Tipo: decimal sin signo - 4 bytes Acceso de escritura mediante Sercos: CP2, CP3, CP4 Los ajustes modificados se aplican de inmediato. |
usr_v 1 10 2147483647 |
UINT32 R/W per. - |
Modbus 1588 IDN P-0-3006.0.26 |
|
|
(ConF) → (i-o-) (tthr) |
Supervisión de la ventana de tiempo. Ajuste de un tiempo para la supervisión de la desviación de posición, la desviación de velocidad, el valor de velocidad y el valor de corriente. Si el valor supervisado permanece dentro del rango permitido durante el tiempo ajustado, la función de supervisión suministra un resultado positivo. Es posible mostrar el estado mediante una salida parametrizable. Tipo: decimal sin signo - 2 bytes Acceso de escritura mediante Sercos: CP2, CP3, CP4 Los ajustes modificados se aplican de inmediato. |
ms 0 0 9999 |
UINT16 R/W per. - |
Modbus 1594 IDN P-0-3006.0.29 |
