Monitorización de la carga y la sobrecarga (monitorización I2t)
Denominamos carga a la carga de la etapa de potencia, del motor y de la resistencia de frenado.
La carga y la sobrecarga de los distintos componentes se supervisa internamente, pudiendo leerse por medio de los parámetros.
La sobrecarga comienza a partir del 100 % de la carga.

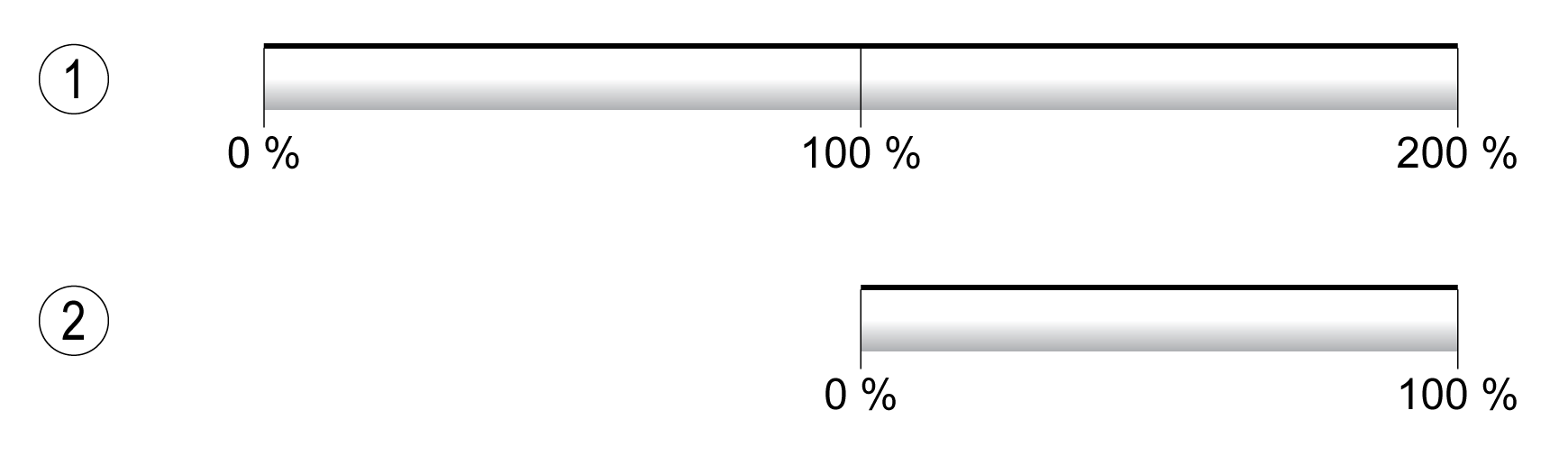

1 Carga
2 Sobrecarga
La carga se puede indicar por medio de los siguientes parámetros:
|
Nombre de parámetro Menú HMI Nombre HMI |
Descripción |
Unidad Valor mínimo Configuración de fábrica Valor máximo |
Tipo de datos R/W Permanente Expert |
Dirección de parámetro vía bus de campo |
|---|---|---|---|---|
|
(Mon) (LdFP) |
Carga de la etapa de potencia. Tipo: decimal con signo - 2 bytes |
% - - - |
INT16 R/- - - |
Modbus 7214 IDN P-0-3028.0.23 |
|
(Mon) (LdFM) |
Carga del motor. Tipo: decimal con signo - 2 bytes |
% - - - |
INT16 R/- - - |
Modbus 7220 IDN P-0-3028.0.26 |
|
(Mon) (LdFb) |
Carga de la resistencia de frenado. Se supervisará la resistencia de frenado configurada mediante el parámetro RESint_ext. Tipo: decimal con signo - 2 bytes |
% - - - |
INT16 R/- - - |
Modbus 7208 IDN P-0-3028.0.20 |
Monitorización de la sobrecarga
En el caso de una sobrecarga del 100 % de la etapa de potencia o del motor, se activa una limitación interna de la corriente. En el caso de una sobrecarga del 100 % de la resistencia de frenado, la resistencia de frenado se desconecta.
La sobrecarga y el valor de cresta se indican por medio de los siguientes parámetros:
|
Nombre de parámetro Menú HMI Nombre HMI |
Descripción |
Unidad Valor mínimo Configuración de fábrica Valor máximo |
Tipo de datos R/W Permanente Expert |
Dirección de parámetro vía bus de campo |
|---|---|---|---|---|
|
Sobrecarga de la etapa de potencia. Tipo: decimal con signo - 2 bytes |
% - - - |
INT16 R/- - - |
Modbus 7240 IDN P-0-3028.0.36 |
|
|
Valor de cresta de la sobrecarga de la etapa de potencia. Máxima sobrecarga de la etapa de potencia que se ha producido en los últimos 10 segundos. Tipo: decimal con signo - 2 bytes |
% - - - |
INT16 R/- - - |
Modbus 7216 IDN P-0-3028.0.24 |
|
|
Sobrecarga del motor (I2t). Tipo: decimal con signo - 2 bytes |
% - - - |
INT16 R/- - - |
Modbus 7218 IDN P-0-3028.0.25 |
|
|
Valor de cresta de la sobrecarga del motor. Sobrecarga máxima del motor que se ha producido en los últimos 10 segundos. Tipo: decimal con signo - 2 bytes |
% - - - |
INT16 R/- - - |
Modbus 7222 IDN P-0-3028.0.27 |
|
|
Sobrecarga de la resistencia de frenado (I2t). Se supervisará la resistencia de frenado configurada mediante el parámetro RESint_ext. Tipo: decimal con signo - 2 bytes |
% - - - |
INT16 R/- - - |
Modbus 7206 IDN P-0-3028.0.19 |
|
|
Valor de cresta d la sobrecarga de la resistencia de frenado. Sobrecarga máxima de la resistencia de frenado que se ha producido en los últimos 10 segundos. Se supervisará la resistencia de frenado configurada mediante el parámetro RESint_ext. Tipo: decimal con signo - 2 bytes |
% - - - |
INT16 R/- - - |
Modbus 7210 IDN P-0-3028.0.21 |
